首页  >  产品百科  >  B59641A0085A062

B59641A0085A062

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 470Ω ±50% 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: Q-RBT-B59641A0085A062
供应商: 海外现货
标准整包数: 8000

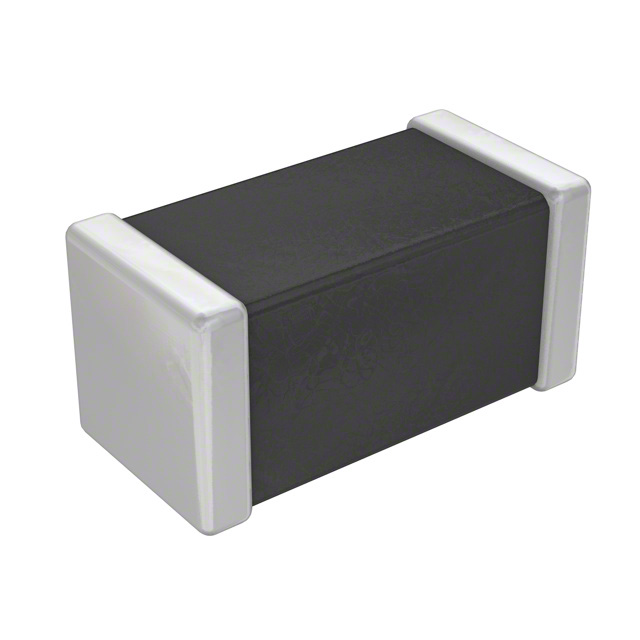

TDK PTC热敏电阻 B59641A0085A062

B59641A0085A062概述


    产品简介


    PTC(正温度系数)热敏电阻是一种高精度的温度传感器,广泛应用于过温保护及温度监测领域。本文所述的产品型号为B59421、B59641、B59721,它们是超系列SMD元件,适用于0402、0603和0805尺寸的EIA封装。这些PTC热敏电阻主要用于过温保护、直流转换器、开关电源模块(SMPS)、笔记本电脑、家用电器、调光器、电子镇流器、汽车电子以及电池包的二次保护。

    技术参数


    这些PTC热敏电阻的主要技术参数如下:
    - 最大操作电压:32V DC
    - 最小操作温度(在最大操作电压下):-40°C
    - 最大操作温度(在最大操作电压下):125°C 或者 Tsense,1 + 25°C,以较高者为准
    - 电性能:
    - 0402 尺寸
    - 电阻值范围:470 ±50 Ω
    - 温度范围:75°C 到 135°C
    - 0603 尺寸
    - 电阻值范围:470 ±50 Ω
    - 温度范围:75°C 到 145°C
    - 0805 尺寸
    - 电阻值范围:680 ±50 Ω
    - 温度范围:70°C 到 130°C

    产品特点和优势


    这些PTC热敏电阻具备以下显著特点和优势:
    - 认证:符合AEC-Q200 Rev. D标准,通过UL 1434认证,并且通过IEC 60738-1和IEC 60730-1认证。
    - 可焊性:适合回流焊接,并且特定型号还适合波峰焊接。
    - 响应时间:快速而可靠的响应能力。
    - 环保材料:无铅端子,环保陶瓷材料。
    - 多种选择:可以根据需求提供不同阻值的定制选项。

    应用案例和使用建议


    应用案例
    这些PTC热敏电阻常用于需要过温保护的应用场合,例如:
    - 过温保护:在过温情况下迅速切断电路。
    - 电子镇流器:保护灯管不受过温损害。
    - 家用电器:例如冰箱、空调等需要温度控制的家电。
    - 汽车电子:车辆中的各类电子控制系统。
    使用建议
    在使用过程中,需注意以下几点以优化性能:
    - 测量时功率限制:为了避免自发热效应,在测量时需控制功率在2 mW(0402尺寸)、4 mW(0603尺寸)以及6 mW(0805尺寸)以下。
    - 温度监测:确保使用合适的温度监测手段,以保证准确的温度读数。
    - 回流焊接:使用回流焊接时需遵循制造商推荐的工艺参数。

    兼容性和支持


    这些PTC热敏电阻通常与其他标准的电子元件兼容,但具体的兼容性需根据具体应用进行确认。制造商提供了全面的技术支持和维护服务,以确保用户能够正确使用和维护产品。

    常见问题与解决方案


    常见问题
    1. 测量时自发热现象:
    - 解决方案:在测量过程中,确保使用的功率不超过规定的极限值。
    2. 安装错误导致损坏:
    - 解决方案:按照制造商提供的安装指南进行安装,确保回流焊接时温度分布均匀。
    3. 温度读数不准确:
    - 解决方案:使用准确的温度监测设备,并且考虑外部环境对温度的影响。

    总结和推荐


    综上所述,这些PTC热敏电阻在设计、性能和可靠性方面表现出色,适合各种过温保护和温度监控应用。我们强烈推荐这些产品给需要高性能温度传感器的客户。无论是消费电子产品还是工业设备,这些PTC热敏电阻都是值得信赖的选择。

B59641A0085A062参数

参数
25℃时的电阻值 470Ω
精度 ±50%
额定功率 -
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B59641A0085A062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59641A0085A062数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59641A0085A062 B59641A0085A062数据手册

B59641A0085A062封装设计

查看详情并下载
Symbol
Footprint
3D Model
