首页  >  产品百科  >  B72220S0170K101

B72220S0170K101

产品分类: 压敏电阻
厂牌: TDK
产品描述: 27V 2KA 1 24.3V 297V 22V 17V 14J 15.6nF@1kHz 通孔安装 25.5mm(高度)
供应商型号: UA-B72220S0170K101
供应商: 海外现货
标准整包数: 250

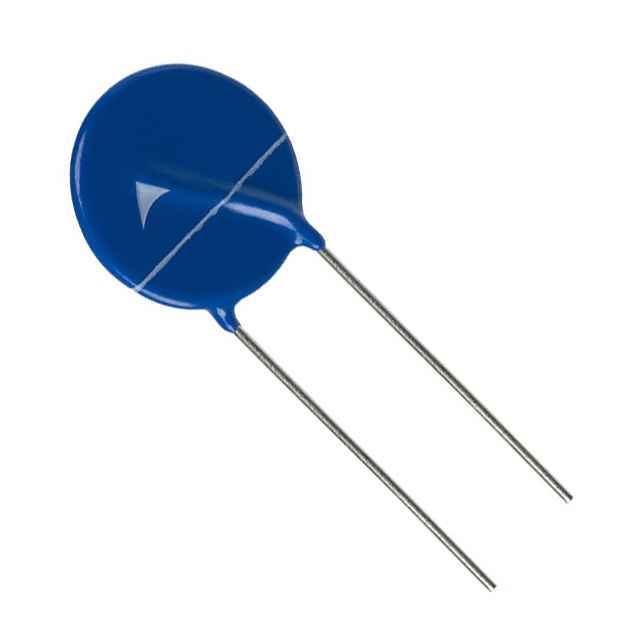

TDK 压敏电阻 B72220S0170K101

B72220S0170K101概述

    SIOV Metal Oxide Varistors 技术手册

    产品简介


    SIOV金属氧化物压敏电阻是一种引脚型压敏电阻,属于标准系列(Standard series)。其型号为B722,是由TDK集团旗下的EPCOS公司生产的。该产品采用圆柱形压敏电阻元件,封装时带有引线,并且通过环氧树脂涂层,符合UL 94 V-0阻燃等级标准。引脚终端经过镀锡处理。该产品适用于宽电压范围内的电气设备保护。

    技术参数


    以下是SIOV金属氧化物压敏电阻的主要技术参数:
    - 工作电压范围: 11 V RMS 至 1100 V RMS
    - 峰值电流能力: 最高可达8 kA(8/20 µs)
    - 无降额工作温度: 直至105 °C环境温度
    - 绝缘强度: 至少2.5 kVRMS
    - 绝缘电阻: 至少100 MΩ
    具体的技术参数如下:
    | 订购代码 | 类型 | VRMS (V) | VDC (V) | imax (1次, A) | In (15次, A) | Wmax (2 ms, J) | Pmax (W) |

    | B72205S0110K101 | S05K11 | 11 | 14 | 100 | 50 | 0.3 | 0.01 |
    | B72207S0110K101 | S07K11 | 11 | 14 | 250 | 100 | 0.8 | 0.02 |
    更多详细数据请参考上表。

    产品特点和优势


    - 广泛的适用范围: 可在11至1100 V RMS的电压范围内工作,适应不同设备需求。
    - 高浪涌电流吸收能力: 最高达8 kA,确保设备在面临瞬态高压冲击时的安全性。
    - 无降额设计: 在环境温度达105°C时仍能保持全功率输出,无需降额使用。
    - 可靠性高: 具备优良的绝缘特性和较高的绝缘电阻。

    应用案例和使用建议


    SIOV金属氧化物压敏电阻广泛应用于需要保护敏感电路免受瞬态电压影响的场合,如工业控制设备、电源模块、通信系统等。
    使用建议:
    - 确保选用适当的VRMS和VDC值,以匹配设备的实际运行条件。
    - 保证安装过程中的电气连接可靠,避免虚焊或接触不良导致失效。
    - 考虑设备的散热情况,尤其是在高电流情况下,应保证良好的热管理。

    兼容性和支持


    SIOV金属氧化物压敏电阻已经获得多项认证,包括UL、CSA(所有类型≥ K115)、VDE、CQC、IEC等。此外,该产品还提供不同版本的包装形式,如散装、卷带包装等。客户可根据需要进行选择。
    制造商提供了详尽的售后服务和技术支持,以帮助用户更好地了解产品并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    根据手册中的信息,以下是常见的问题及其解决方案:
    1. 问: 设备在安装后不能正常工作。
    答: 检查接线是否正确、是否有短路或开路现象;确认电源电压与产品规格匹配。
    2. 问: 压敏电阻出现异常高温。
    答: 检查设备的工作环境温度是否超过规定范围,必要时采取降温措施。
    3. 问: 压敏电阻未能吸收高能量浪涌。
    答: 检查压敏电阻的额定参数是否足够高,需根据实际情况选择合适的型号。

    总结和推荐


    SIOV金属氧化物压敏电阻凭借其卓越的性能和广泛的适用性,在各种电气保护应用中表现出色。无论是工业控制还是通信设备,都能为其提供可靠的保护。因此,强烈推荐使用此产品。
    通过以上综述可以看出,SIOV金属氧化物压敏电阻在设计、制造和认证方面均具有显著优势。如果您的项目需要可靠的瞬态电压保护解决方案,这款产品无疑是最佳选择之一。

B72220S0170K101参数

参数
压敏电压 27V
能量 14J
浪涌电流 2KA
最大压敏电压 297V
电路数 1
最大交流电压 17V
最小压敏电压 24.3V
不同频率时的电容 15.6nF@1kHz
最大直流电压 22V
长*宽*高 25.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B72220S0170K101厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72220S0170K101数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72220S0170K101 B72220S0170K101数据手册

B72220S0170K101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.68 ¥ 5.6984
500+ $ 0.67 ¥ 5.6146
1000+ $ 0.6488 ¥ 5.4365
15000+ $ 0.2475 ¥ 2.0741
30000+ $ 0.2063 ¥ 1.7284
库存: 2055
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1424.6
