B72500G0140K060

产品分类: 压敏电阻
厂牌: TDK
产品描述: 22V 30A 1 19.8V 242V 18V 14V 200mJ 220pF@1kHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: Q-BN-B72500G0140K060
供应商: 期货订购
标准整包数: 4000

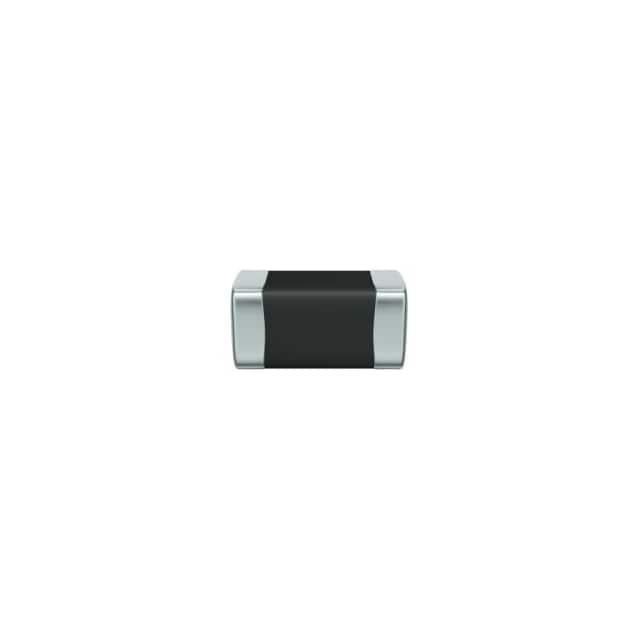

TDK 压敏电阻 B72500G0140K060

B72500G0140K060概述


    产品简介


    CTVS Cermaic Transient Voltage Suppressors (TVS) 是一种多层陶瓷瞬态电压抑制器(MLVs),专为汽车G系列设计。它主要用于在汽车应用中提供瞬态过电压保护,适用于电池线路、车身控制单元、ABS/ESP系统、EPS系统以及直流电机等领域。这种设备具有高可靠性和耐用性,能够应对严苛的工作环境,非常适合于复杂且要求较高的汽车电子系统。

    技术参数


    - 最大RMS工作电压(VRMS): 14至40V
    - 最大DC工作电压(VDC): 16至56V
    - 最大浪涌电流(8/20μs): 30至1200A
    - 最大负载冲击能量(10脉冲): 1至12J
    - 最大启动电压(5分钟): 24.5至45V
    - 最大钳位电压: 38至110V
    - 工作温度范围(Top): -55℃ 至 +150℃
    - 响应时间: <0.5ns

    产品特点和优势


    - 可靠ESD保护:最高可达30kV(符合IEC 61000-4-2标准,等级4)
    - 高能量吸收能力
    - 低漏电电流
    - 长期ESD稳定性
    - 双向保护
    - 高达150℃无需降额
    - 环保且无铅,适合焊接
    - 通过AEC-Q200认证
    - 可用的PSpice仿真模型

    应用案例和使用建议


    应用案例:此设备常用于电池线路保护、车身控制单元、ABS/ESP系统、EPS系统及直流电机等汽车电子设备中。例如,在车辆的电池线路中,这种设备可以防止因负载断开或突然启动导致的电压波动对电子系统造成的损害。
    使用建议:为了确保最佳性能,建议在安装前仔细阅读技术手册,并按照推荐的焊接指南进行焊接操作。如果需要更高的防护等级,可选择具有特殊容差的型号,以适应更极端的应用环境。

    兼容性和支持


    该产品与多种尺寸的表面贴装设备兼容,包括0402到2220等多种尺寸。TDK公司提供了详细的技术支持和维护服务,包括PSpice仿真模型的下载,以帮助用户更好地理解和使用这些设备。

    常见问题与解决方案


    - Q: 如何判断设备是否损坏?
    - A: 可通过测量其电阻值或使用专业测试设备进行检测。若发现设备无法正常工作,应更换新设备。

    - Q: 设备是否有温度降额?
    - A: 直至150℃,设备均无需进行温度降额处理,这意味着其在高温环境下仍能保持稳定运行。

    - Q: 如何正确焊接这些设备?
    - A: 请遵循技术手册中的焊接指南进行操作,建议使用无铅焊料以保证设备的可靠性。

    总结和推荐


    综上所述,CTVS Cermaic Transient Voltage Suppressors (TVS) 是一款高性能、高可靠性的电子元器件,特别适合于汽车电子系统中的瞬态过电压保护。无论是从技术规格还是应用优势来看,都表现出色,值得在汽车电子系统中广泛应用。因此,我强烈推荐该产品。

B72500G0140K060参数

参数
压敏电压 22V
浪涌电流 30A
最大直流电压 18V
最大压敏电压 242V
电路数 1
最大交流电压 14V
最小压敏电压 19.8V
不同频率时的电容 220pF@1kHz
能量 200mJ
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B72500G0140K060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72500G0140K060数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72500G0140K060 B72500G0140K060数据手册

B72500G0140K060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1597 ¥ 1.3624
库存: 400000
起订量: 8000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 5449.6
直接购买
加入购物车
