B84113H0000B110

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84113H系列, 250 V 交流/直流, 底盘安装
供应商型号: UA-B84113H0000B110
供应商: 海外现货
标准整包数: 16

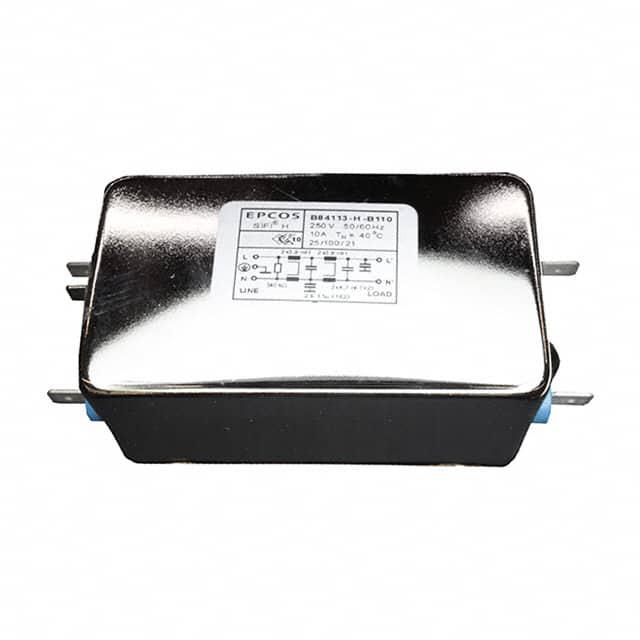

TDK EMI滤波器 B84113H0000B110

B84113H0000B110概述


    产品简介


    EMC滤波器:B84113H系列
    B84113H系列滤波器是用于单相系统的电源线滤波器。这些滤波器的主要功能是减少电磁干扰(EMI),适用于各种应用场景,如开关电源、工业电子、电信系统、数据系统、直流应用及医疗设备等。这类滤波器具有紧凑的设计和成本优化的特点,便于安装且可靠性高。

    技术参数


    - 额定电压 (VR): 250 V AC/DC
    - 额定电流 (IR): 3 A至36 A
    - 测试电压 (Vtest):
    - 标准版: 2700 V DC, 2 s (线路/外壳)
    - 医疗版: 2500 V AC, 2 s (线路/外壳)
    - 泄漏电流 (lLK): 在250 V AC和50 Hz时的典型值
    - 气候类别: 25/100/21(-25 °C/+100 °C/21天湿热试验)
    - 认证: IEC 60939, UL 1283, CSA C22.2 No.8

    产品特点和优势


    B84113H系列滤波器具有以下显著特点和优势:
    - 易于安装: 具备简便的安装设计,提高安装效率。
    - 紧凑设计: 占用空间小,适合各种安装环境。
    - 成本优化: 构造设计经济实惠,同时具备高性能。
    - 安全认证: 通过ENEC, UL和cUL的安全认证,确保使用安全。
    - 多种版本: 标准版和医疗版满足不同应用需求。

    应用案例和使用建议


    B84113H系列滤波器广泛应用于多种场合,例如:
    - 开关电源: 适用于需要高效EMI抑制的场合。
    - 工业电子: 需要稳定电力供应的应用。
    - 电信系统: 确保信号传输的纯净度。
    - 数据系统: 保证数据中心稳定运行。
    - 直流应用: 如电动汽车充电站等。
    - 医疗设备: 保证医疗设备的低泄漏电流要求。
    使用建议:
    - 安装位置: 确保自然对流不受阻碍,以保持散热效果。
    - 连接方式: 采用适当连接方式,避免产生寄生电流。
    - 温度管理: 确保滤波器工作在指定温度范围内,避免过热。

    兼容性和支持


    B84113H系列滤波器与其他标准接口兼容,可用于各种类型的电路板上。厂商提供了详尽的技术支持和维护服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题: 滤波器在通电后几秒内没有放电。
    - 解决方案: 确保正确连接接地端子,并检查是否有任何故障。

    - 问题: 滤波器工作时过热。
    - 解决方案: 检查是否安装在合适的位置,确保自然对流良好。

    总结和推荐


    综上所述,B84113H系列滤波器具备易安装、紧凑设计、成本优化等显著特点,适用于多种工业应用。其可靠的安全认证和广泛的适用范围使其成为市场上极具竞争力的产品。因此,强烈推荐使用此系列产品。

B84113H0000B110参数

参数
ESD保护
滤波器阶数 2
中心频率 -
额定电流 10A
通道数 -
额定电压-DC 250V
电容值 1.5μF,1.5μF
截止频率 100MHz
电路技术 -
电阻 150mΩ
电感值 3.9mH
长*宽*高 52mm*117.5mm*43mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B84113H0000B110厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84113H0000B110数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84113H0000B110 B84113H0000B110数据手册

B84113H0000B110封装设计

查看详情并下载
Symbol
Footprint
3D Model
