首页  >  产品百科  >  ZJYS81R5-2PL-51T-G01

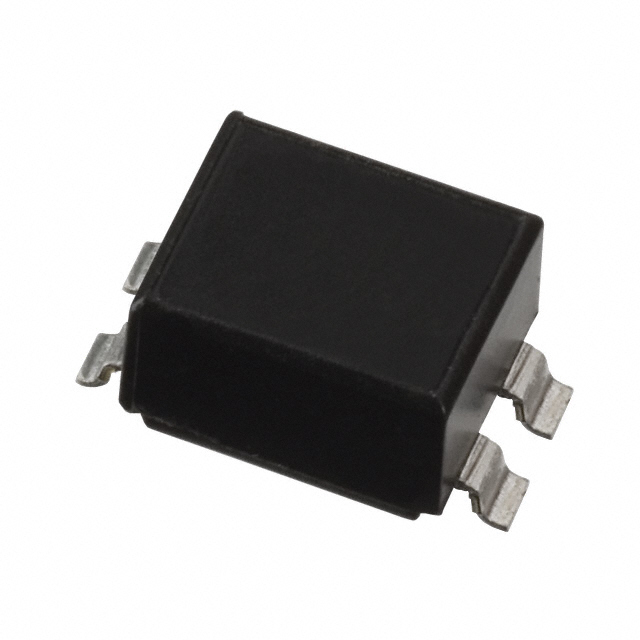

ZJYS81R5-2PL-51T-G01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 80V 80V 500mA 2 78.8μH 2KΩ@ 10MHz 300mΩ SMD-4P 贴片安装 6mm*9mm*5mm
供应商型号:
供应商:
标准整包数: 0
TDK 共模滤波器 ZJYS81R5-2PL-51T-G01

ZJYS81R5-2PL-51T-G01概述

    ZJYS81R5型汽车信号线共模滤波器技术手册

    产品简介


    ZJYS81R5型是一款专为汽车信号线设计的共模滤波器,适用于各种电子设备,如音频视频设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备和工业机器人等。其主要功能是通过优化噪声过滤效果来传输高质信号,确保数字信号处理系统的正常运行。该产品采用表面贴装(SMD)结构,适合于在印刷电路板上进行自动化组装。

    技术参数


    - 温度范围:工作温度范围为-40°C到+125°C;存储温度范围同样为-40°C到+125°C。
    - 封装规格:每卷1500个单元,每个单元重量为0.4克。
    - 包装方式:330毫米直径的卷轴包装。
    - 电气特性:
    - 直流电阻:典型值为0.15Ω到0.3Ω。
    - 额定电流:最大值为0.5A。
    - 绝缘电阻:最小值为100MΩ。
    - 额定电压:最大值为80V。
    - 阻抗频率特性:共模阻抗在10MHz时为500Ω到1000Ω。

    产品特点和优势


    - 高效噪声过滤:ZJYS81R5型滤波器能够在不干扰信号传输的情况下有效去除噪声,保证数据传输的质量。
    - 卓越的设计适应性:采用表面贴装结构,便于自动化组装和安装。
    - 广泛适用性:适用于多种环境条件下的操作,尤其适合车辆内复杂电磁环境的应用。
    - 符合行业标准:符合AEC-Q200和RoHS指令的要求,无卤素材料。

    应用案例和使用建议


    - 应用案例:ZJYS81R5型滤波器广泛应用于汽车内部的CAN总线系统中,有效地减少了信号传输过程中的噪声干扰。
    - 使用建议:
    - 确保焊料的焊接质量,建议在焊前对组件进行预热。
    - 保持环境湿度在10%到75%RH之间,避免气蚀腐蚀。
    - 设计电路布局时,注意磁性屏蔽的影响,防止磁场干扰。


    兼容性和支持


    - 兼容性:ZJYS81R5型滤波器适用于各类符合RoHS指令的设备。
    - 支持服务:制造商提供了详细的交付规格书,包括安全设计提醒和售后服务保障。

    常见问题与解决方案


    - 问题1:在存储期间,焊点质量下降。
    - 解决方案:遵循推荐的存储条件(温度:5至40°C,湿度:10至75%RH),避免存储期超过12个月。
    - 问题2:焊料温度过高导致损坏。
    - 解决方案:确保焊料温度与芯片温度之差不超过150°C,严格遵守推荐的回流焊曲线。

    总结和推荐


    综上所述,ZJYS81R5型共模滤波器是一款高效的噪声过滤解决方案,适用于汽车信号线及其他多种电子设备。其卓越的噪声过滤能力和广泛的适用性使其在市场上具备很高的竞争力。强烈推荐用于需要稳定信号传输的场合。尽管已停止生产,但由于该产品的性能表现和广泛用途,仍具有较高的推荐价值。

ZJYS81R5-2PL-51T-G01参数

参数
额定电压-DC 80V
阻抗 2KΩ@ 10MHz
电感值 78.8μH
直流电阻 300mΩ
额定电流 500mA
线路数量 2
额定电压-AC 80V
长*宽*高 6mm*9mm*5mm
通用封装 SMD-4P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZJYS81R5-2PL-51T-G01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZJYS81R5-2PL-51T-G01数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ZJYS81R5-2PL-51T-G01 ZJYS81R5-2PL-51T-G01数据手册

ZJYS81R5-2PL-51T-G01封装设计

查看详情并下载
Symbol
Footprint
3D Model
