B82724J2182N021

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 1.8A 2 33mH@ 10 kHz 400mΩ(Typ) 垂直安装,通孔安装 31.3mm*18.5mm*33.2mm
供应商型号: MCN-B82724J2182N021
供应商: 海外现货
标准整包数: 240

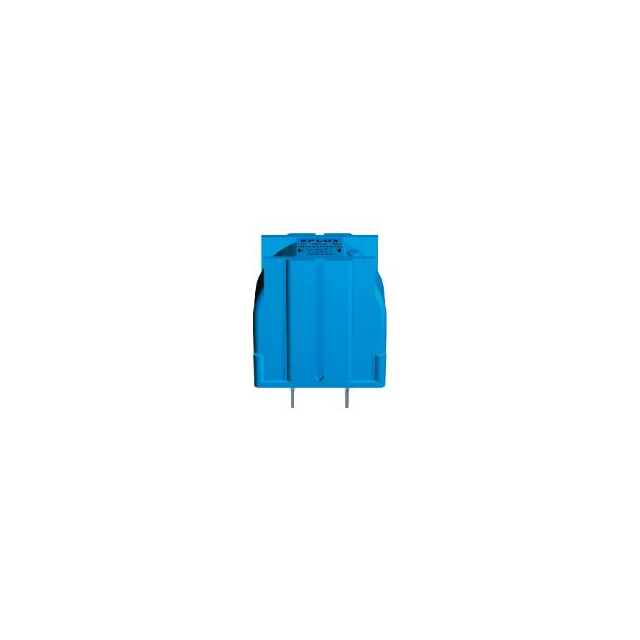

TDK 共模滤波器 B82724J2182N021

B82724J2182N021概述


    产品简介


    型号:B82724A/J
    EPCOS AG生产的B82724A/J型功率线圈是电流补偿式环形双电感器,适用于各种高要求的应用场景。这些电感器具有出色的抗干扰能力,并且能够在广泛的工作温度范围内稳定运行。它们的主要功能包括抑制共模干扰、开关电源应用、灯具中的电子镇流器以及电源逆变器。此外,该产品设计符合国际标准,如EN 60938-2 (VDE 0565-2) 和 UL 1283,确保了安全性和可靠性。

    技术参数


    - 额定电压:250 V AC(50/60 Hz)
    - 额定电感量:1 ... 82 mH
    - 额定电流:0.5 ... 6 A,适用于+40 °C / +45 °C / +50 °C / +60 °C / +70 °C的工作温度
    - 阻抗:根据频率和温度变化而变化,典型值在100 kHz或10 kHz下测量
    - 材料:环形双电感器由环氧涂层铁氧体核心和塑料封装构成,具备UL 94 V-0认证
    - 热稳定性:符合IEC 60068-1的气候类别40/125/56
    - 重量:约27克至32克

    产品特点和优势


    - 高共振频率:得益于特殊的绕线技术,能够提供较高的共振频率。
    - 低泄漏电感:约1%的泄漏电感,适合对称干扰抑制。
    - 设计合规性:符合EN 60938-2 (VDE 0565-2) 和 UL 1283标准,RoHS兼容。
    - 耐焊接性:适合波峰焊,焊接后接触面湿润率超过95%。
    - 高温耐受性:可承受高达125°C的球压测试。

    应用案例和使用建议


    应用案例
    1. 抑制共模干扰:这类电感器非常适合用于抑制交流线路中的共模干扰,提高系统的电磁兼容性。
    2. 开关电源应用:在开关电源应用中,这些电感器能够帮助稳定输出电压,减少电磁干扰。
    3. 灯具中的电子镇流器:在照明系统中,这些电感器可以显著提高灯具的能效和稳定性。
    4. 电源逆变器:这些电感器在逆变器中的应用可以帮助提升电源转换效率,降低损耗。
    使用建议
    - 在选择具体型号时,应根据实际应用的需求和工作条件来决定合适的电感量和额定电流。
    - 针对不同的安装方式(水平或垂直),请参考相应的尺寸图纸和引脚配置。
    - 确保焊接过程符合规定的温度和时间要求,避免因过热导致损坏。

    兼容性和支持


    - 兼容性:B82724A/J系列电感器适用于多种电路设计和应用场景,具有良好的通用性。
    - 支持:EPCOS AG为用户提供详尽的技术文档和支持服务,包括安装指南、维修手册和常见问题解答。

    常见问题与解决方案


    - 问题1:焊接过程中出现焊锡不湿润现象。
    - 解决方案:检查焊接温度和时间是否符合规定;确保焊接区域清洁无污染。

    - 问题2:在极端温度环境下,电感器性能下降。
    - 解决方案:检查工作环境温度是否超出额定范围;考虑采用更高温等级的产品。

    总结和推荐


    总的来说,EPCOS AG的B82724A/J型功率线圈是一款非常优秀的产品,适用于多种高要求的应用场景。其优异的设计和严格的制造标准确保了其出色的性能和长期可靠性。推荐给需要高性能、高可靠性的电子工程师和技术爱好者。
    希望上述信息对您有所帮助。如果您有任何其他问题或需求,请随时联系我们的技术支持团队。

B82724J2182N021参数

参数
额定电流 1.8A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 33mH@ 10 kHz
直流电阻 400mΩ(Typ)
长*宽*高 31.3mm*18.5mm*33.2mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82724J2182N021厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82724J2182N021数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724J2182N021 B82724J2182N021数据手册

B82724J2182N021封装设计

查看详情并下载
Symbol
Footprint
3D Model
