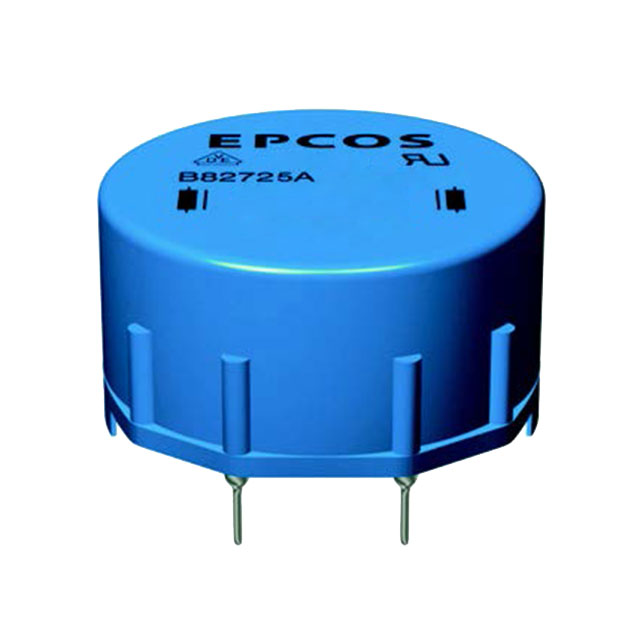

B82725A2123N040

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 12A 2 3.3mH@ 10 kHz 12mΩ(Typ) 水平安装,通孔安装 44mm*42.4mm*25mm
供应商型号: BM-EPCO-B82725A2123N040
供应商: 海外现货
标准整包数: 160
TDK 共模滤波器 B82725A2123N040

B82725A2123N040概述


    产品简介


    产品名称:电流补偿环形磁芯双扼流圈
    产品类型:电流补偿环形磁芯双扼流圈,主要用于抑制共模干扰和电源应用。
    主要功能:提供高性能电磁干扰(EMI)抑制,适用于开关电源应用、灯具电子镇流器和功率逆变器等领域。
    应用领域:广泛应用于开关电源、电子镇流器、功率逆变器以及任何需要抑制电磁干扰的场合。

    技术参数


    - 额定电压:250 V AC
    - 额定电感:0.56 mH ~ 82 mH
    - 额定电流:1 A ~ 16 A
    - 额定温度:+40°C / +45°C / +55°C / +60°C
    - 测试电压:1500 V AC,2秒(线间)
    - 电阻:典型值,每绕组的直流电阻
    - 耐热性:球压测试温度:+125°C
    - 阻燃等级:UL 94 V-0
    - 认证:IEC/EN 60938-2, UL 1283 (E70122)

    产品特点和优势


    - 高共振频率:由于特殊的绕制技术,提供了较高的共振频率。
    - 低串扰电感:典型的串扰电感约为1%,有助于对称干扰抑制。
    - 设计符合标准:设计符合EN 60938-2 (VDE 0565-2) 和UL 1283标准,RoHS兼容。
    - 适用性广:适合波峰焊接工艺,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 在灯具电子镇流器中使用,可以有效抑制共模干扰。
    - 在开关电源中作为电源滤波器,提升整体系统稳定性。
    使用建议:
    - 焊接条件:确保在规定的温度和时间内完成波峰焊接,以保持产品性能。
    - 安装注意事项:避免机械冲击,以免损坏磁芯。如果需要将产品填充树脂,请选择不会损害绝缘材料、塑料或胶水的填充材料。

    兼容性和支持


    - 兼容性:适用于大多数标准焊接设备及电子组件。
    - 支持信息:制造商提供标准技术支持,包括使用手册、认证文档和设计指导。

    常见问题与解决方案


    - 问题1:如何确保焊接质量?
    - 解决方案:严格按照制造商推荐的焊接条件进行操作,确保焊点湿润面积大于95%。
    - 问题2:产品安装过程中出现断裂或损坏怎么办?
    - 解决方案:仔细检查所有连接部件,避免直接冲击到产品,尤其是磁芯部分。

    总结和推荐


    综上所述,该电流补偿环形磁芯双扼流圈具有优秀的抗干扰能力和广泛的适用性,特别适合在高要求的电源应用中使用。尽管在某些极端条件下仍可能存在焊接或安装问题,但通过遵循制造商的指导,这些问题大多可以得到有效控制。
    推荐指数:★★★★☆
    此产品在众多应用场景中表现出色,特别是针对高频电源电路和电磁干扰抑制的应用。总体来说,我们强烈推荐此产品用于各种电源和电子设备的设计中。

B82725A2123N040参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 3.3mH@ 10 kHz
直流电阻 12mΩ(Typ)
额定电流 12A
长*宽*高 44mm*42.4mm*25mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B82725A2123N040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82725A2123N040数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82725A2123N040 B82725A2123N040数据手册

B82725A2123N040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.8343 ¥ 66.8268
库存: 800
起订量: 320 增量: 160
交货地:
最小起订量为:10
合计: ¥ 668.26
