B82790C0113N201

产品分类: 共模滤波器
厂牌: TDK
产品描述: 80V 42V 500mA 2 11μH@ 100kHz 80mΩ(Typ) 水平安装,贴片安装 7.1mm*6mm*5.2mm
供应商型号: UA-B82790C0113N201
供应商: 海外现货
标准整包数: 1

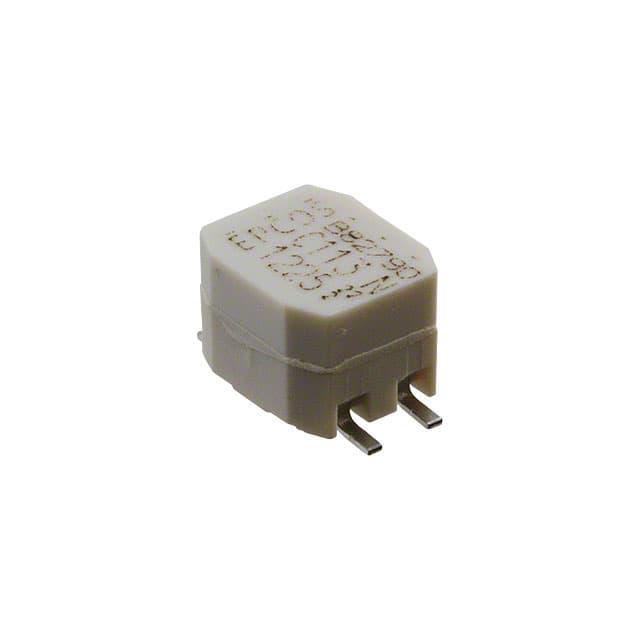

TDK 共模滤波器 B82790C0113N201

B82790C0113N201概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册介绍的是型号为B82790C0/S0的EPCOS数据线和信号线扼流圈。这些扼流圈适用于抑制线路中的不对称干扰和对称干扰(通过Lstray减少高频分量),适合汽车及工业应用。它们主要用于汽车CAN总线和其他数据传输线路的EMC(电磁兼容)管理。

    2. 技术参数


    - 额定电压: 42 V AC / 80 V DC
    - 额定电感: 0.005 ... 4.7 mH
    - 额定电流: 200 ... 1000 mA
    - 工作温度: +60 °C
    - 结构: 电流补偿环形芯双扼流圈,铁氧体芯,PPS外壳(UL 94 V-0),双绞线绕法(B82790C0),扇区绕法(B82790S0)
    - 引脚材料: 铜锡6(CuSn6),镍(Ni),锡(Sn),镀层
    - 测量条件: 测量频率100 kHz (L ≤ 1 mH),10 kHz (L > 1 mH)
    - 电感容差: ≤ 0.47 mH时 ±30%,> 1 mH时 -30%/+50%
    - 直流磁偏时电感变化率: < 10% (DC磁偏电流 +20 °C)

    3. 产品特点和优势


    - 适合回流焊接: 确保生产过程的高效率。
    - 符合AEC-Q200标准: 在汽车应用中有较高的可靠性保证。
    - RoHS兼容: 满足环保要求。
    - 插入损耗: 典型值为50 Ω下,对称和非对称模式下的插入损耗较小。

    4. 应用案例和使用建议


    - 汽车应用: 如CAN总线的EMC管理,防止数据信号受到干扰。
    - 工业应用: 用于EMC控制。
    - 使用建议:
    - 注意焊接温度,避免过热损坏产品。
    - 保持良好的通风和散热环境,确保额定电流和温度条件下的正常运行。

    5. 兼容性和支持


    - 兼容性: 可以与其他标准的汽车和工业设备无缝连接。
    - 厂商支持: EPCOS提供长期的技术支持和产品维护服务。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致产品故障。
    - 解决方案: 检查安装环境,确保符合额定温度条件。
    - 问题2: 插入损耗过高。
    - 解决方案: 检查数据线的连接情况,确保接地良好,避免外部干扰。

    7. 总结和推荐


    总体而言,B82790C0/S0扼流圈在汽车和工业领域的应用表现出色。它们具有可靠的电气性能、高效的焊接能力和广泛的兼容性。对于需要高EMC管理和稳定数据传输的应用场景,强烈推荐使用该产品。

B82790C0113N201参数

参数
电感值 11μH@ 100kHz
直流电阻 80mΩ(Typ)
额定电流 500mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 -
长*宽*高 7.1mm*6mm*5.2mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

B82790C0113N201厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82790C0113N201数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82790C0113N201 B82790C0113N201数据手册

B82790C0113N201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.025 ¥ 8.5895
248+ $ 1.0013 ¥ 8.3905
595+ $ 0.9713 ¥ 8.1391
1194+ $ 0.93 ¥ 7.7934
库存: 937
起订量: 123 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 8.58
