首页  >  产品百科  >  B82732W2112B030

B82732W2112B030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 1.1A 2 15mH@ 10kHz 440mΩ(Typ) 水平安装,通孔安装 24mm*23mm*17.3mm
供应商型号: 871-B82732W2112B030
供应商: Mouser
标准整包数: 1

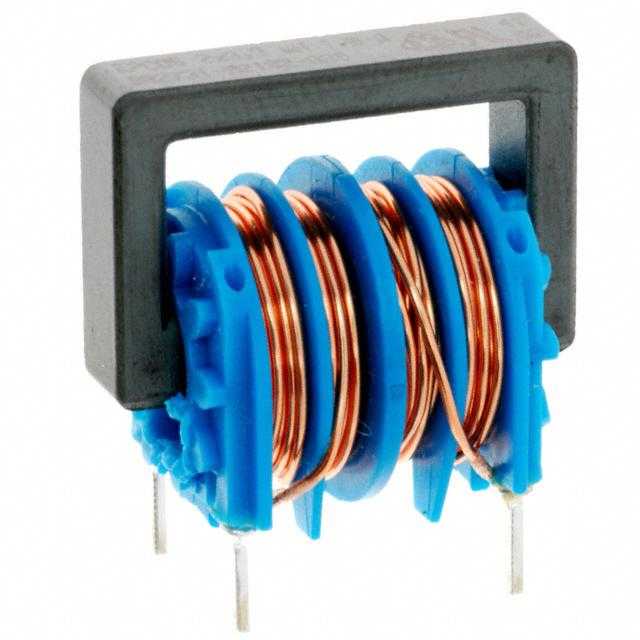

TDK 共模滤波器 B82732W2112B030

B82732W2112B030概述

    # EPCOS B82732R/W Power Line Chokes 技术手册解析

    1. 产品简介


    EPCOS B82732R/W 系列产品为电流补偿D形芯双扼流圈,专用于电源线滤波及电磁干扰(EMI)抑制。这些产品广泛应用于开关电源、照明电子镇流器等领域。其独特的设计使其能够有效处理共模干扰,同时具备高脉冲强度和低噪声特性。

    2. 技术参数


    以下为关键的技术规格:
    - 额定电压:250 V AC(50/60 Hz)
    - 额定电感范围:3.3 至 100 mH
    - 额定电流范围:0.4 至 2.2 A(+40 °C)
    - 工作温度范围:-25 °C 至 +40 °C(包装储存条件)
    - 无封装设计,适合焊接
    - 符合标准:EN 60938-2 (VDE 0565-2),UL 1283

    3. 产品特点和优势


    特点:
    - 双绕组结构,确保高频共振性能优异
    - 闭合矩形磁芯设计,降低泄漏电感
    - 适合波峰焊接工艺
    - 不含有害物质,符合RoHS规范
    - 高可靠性及抗冲击能力
    优势:
    - 显著减少共模干扰
    - 极低的杂散电感(典型值<1%),适用于对称干扰抑制
    - 长使用寿命与稳定性

    4. 应用案例和使用建议


    应用场景:
    - 开关电源滤波
    - 照明系统的电子镇流器
    - 家用电器及工业设备的EMI抑制
    使用建议:
    为了最大化其性能,在安装时需确保引脚间距适配电路板布局;对于高温环境的应用,建议增加散热措施以延长产品寿命。

    5. 兼容性和支持


    该系列产品支持多种焊锡技术和清洗方法,但必须注意避免使用可能损害塑料外壳或绝缘层的化学物质。此外,其UL和ENEC认证增强了其在全球市场的通用性。

    6. 常见问题与解决方案


    常见问题:
    1. 如何判断焊接质量?
    2. 清洗过程中是否需要特别防护?
    解决方案:
    1. 检查焊接区域润湿度≥95%,符合IEC标准即可确认良好焊接。
    2. 使用温和型清洗剂,并尽量减少机械应力作用时间。

    7. 总结和推荐


    总体而言,EPCOS B82732R/W 是一款高性能的电力线扼流圈,具有出色的抗干扰能力和灵活的应用适应性。它非常适合于要求严苛的EMI抑制场合,特别是开关电源和照明设备领域。强烈推荐给寻求高品质EMI解决方案的设计工程师。
    以上内容基于提供的PDF文档提取并整理而成,旨在全面展示该电子元器件的核心价值和技术细节。如果您有任何具体需求或疑问,欢迎随时联系技术支持团队进一步探讨。

B82732W2112B030参数

参数
额定电流 1.1A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 15mH@ 10kHz
直流电阻 440mΩ(Typ)
长*宽*高 24mm*23mm*17.3mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售

B82732W2112B030厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82732W2112B030数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82732W2112B030 B82732W2112B030数据手册

B82732W2112B030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1280+ $ 1.281 ¥ 10.8245
库存: 0
起订量: 1280 增量: 1
交货地:
最小起订量为:1280
合计: ¥ 0
