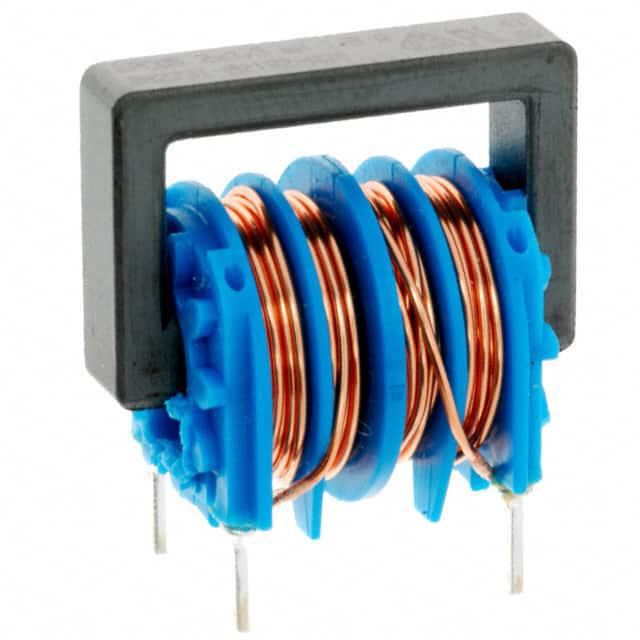

B82732W2172B030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 1.7A 2 6.8mH@ 10 kHz 190mΩ(Typ) 水平安装,通孔安装 24mm*23mm*17.3mm
供应商型号: 495-B82732W2172B030-ND
供应商: Digi-Key
标准整包数: 1
TDK 共模滤波器 B82732W2172B030

B82732W2172B030概述


    产品简介


    B82732R/W 电流补偿D芯双扼流圈 是一种专门设计用于电源线上的扼流装置。这些组件通常应用于多种需要抑制共模干扰的应用场景中,例如开关模式电源系统、灯具中的电子镇流器等。本产品采用闭合矩形磁芯,具备高脉冲强度和低噪音特性,符合多项国际标准,如EN 60938-2 (VDE 0565-2) 和 UL 1283。

    技术参数


    - 额定电压:250 V AC(50/60 Hz)
    - 额定电感:3.3 至 100 mH
    - 额定电流:0.4 至 2.2 A / +40 °C
    - 结构特点:
    - 双扼流线圈,电流补偿型
    - 闭合矩形磁芯
    - 塑料封闭线圈架(UL 94 V-0)
    - 无封装设计
    - 双层绕线
    - 清晰距离和爬电距离 ≥ 3 mm
    - 技术数据:
    - 额定温度:+40 °C
    - 额定电流:参照50 Hz 和额定温度
    - 额定电感:测量于0.1 mA, +20 °C, 10 kHz,每匝绕线电感指定
    - 电感容差:+20 °C时为-30%/+50%
    - 直流偏磁下的电感减小:<10% @ +20 °C
    - 典型杂散电感:测量于10 kHz, 5 mA, +20 °C
    - 典型直流电阻:测量于+20 °C
    - 焊接耐热性:适合无铅焊接
    - 耐湿性:符合IEC 60068-2-20测试标准

    产品特点和优势


    B82732R/W 系列扼流圈的主要特点包括:
    - 高共振频率,因为采用了双层绕线设计
    - 仅约1% 的杂散电感,适用于对称干扰抑制
    - 由于封闭式磁芯设计导致的低漏电现象
    - 高脉冲强度和低噪声
    - 可循环利用,省去了封装和胶水的设计
    - 符合RoHS标准,环保友好
    这些特性使得该产品在电力线滤波、开关电源和其他高频应用中表现出色。

    应用案例和使用建议


    B82732R/W 在电子电路中的典型应用包括:
    - 电力线中的共模干扰抑制
    - 开关电源系统的输入和输出滤波
    - 灯具中的电子镇流器电路
    使用建议:
    - 在安装过程中注意焊接条件,避免对产品施加过高的机械应力。
    - 如需使用灌封材料,建议先验证材料不会损害电线绝缘层或塑料部件。
    - 根据不同的电流需求选择合适的型号,避免因电流过高导致产品性能下降。

    兼容性和支持


    B82732R/W 与多数常规电子元件和设备具有良好的兼容性。制造商提供了UL和ENEC认证,确保了产品的安全性和可靠性。此外,客户还可以获得技术支持和服务,以帮助解决任何潜在的问题。

    常见问题与解决方案


    1. Q:如何确认产品是否正确焊接?
    - A: 确保焊接过程符合Sn96.5Ag3.0Cu0.5规范,焊接面积覆盖率≥95%。
    2. Q:在存储过程中需要注意哪些条件?
    - A: 存储条件为-25 °C 至 +40 °C,相对湿度≤75%。
    3. Q:产品在极端温度下是否仍然可靠?
    - A: 确认产品通过了相应的高温和低温测试,具体数值请参考技术手册。

    总结和推荐


    总体而言,B82732R/W 电流补偿D芯双扼流圈 具有优异的性能和广泛的应用范围。它的多种特性使其成为电力线滤波和开关电源应用的理想选择。如果您正在寻找一款高性能且可靠的扼流圈产品,我们强烈推荐您选择 B82732R/W 系列。

B82732W2172B030参数

参数
额定电压-DC -
阻抗 -
电感值 6.8mH@ 10 kHz
直流电阻 190mΩ(Typ)
额定电流 1.7A
线路数量 2
额定电压-AC 250V
长*宽*高 24mm*23mm*17.3mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
