首页  >  产品百科  >  B82791H2402N010

B82791H2402N010

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 4A 2 垂直安装,通孔安装 15.3mm*7.4mm*17.6mm
供应商型号: 3779064
供应商: 海外现货
标准整包数: 1

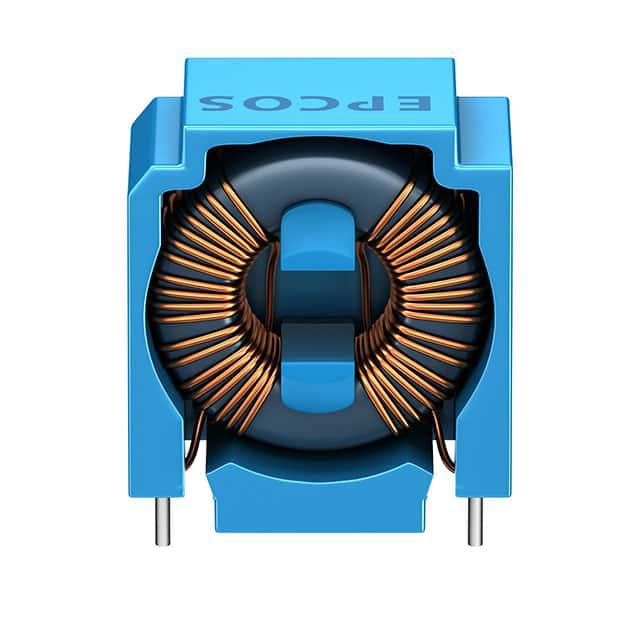

TDK 共模滤波器 B82791H2402N010

B82791H2402N010概述

    B82791G/H Power Line Chokes: 技术手册概述

    产品简介


    B82791G/H系列是来自EPCOS(现为TDK集团的一部分)的电流补偿环形磁芯双扼流圈。这种扼流圈主要用于抑制电源线上的共模干扰,广泛应用于电子镇流器、开关模式电源供应等领域。该产品设计符合EN 60938-2 (VDE 0565-2)和UL 1283标准,是一款RoHS兼容的产品。

    技术参数


    - 额定电压: 250 V AC (50/60 Hz)
    - 额定电流: 0.25 A 到 0.9 A
    - 额定电感: 4.7 mH 到 47 mH
    - 温度范围: +40°C 或 +60°C
    - 测试电压: 1500 V AC, 2秒 (线间)
    - 电感容差: ±30/ +50% (在20°C时)
    - 直流偏磁下的电感变化率: <10% (在IR、+20°C条件下)
    - 引脚镀层: 铜镍锌20 (CuNi18Zn20),镍层锡层
    - 引脚直径: 0.6 mm
    - 引脚间距: 10×15 mm 或 12.7×5.08/2.54 mm

    产品特点和优势


    1. 非灌封设计: 具有较高的谐振频率,因为没有灌封材料,从而提升了高频特性。
    2. 低漏电感: 大约1.5%的漏电感,适用于对称的干扰抑制。
    3. 适合波峰焊接: 可以在焊接过程中保持良好的性能。
    4. 多重认证: 符合EN 60938-2、UL 1283标准,并且UL 300 V AC认证。

    应用案例和使用建议


    该扼流圈主要应用于电子镇流器和开关模式电源供应系统。对于这些应用,建议用户注意以下几点:
    1. 温度管理: 确保组件的工作温度不超过规定的最大值。
    2. 灌封处理: 不要将产品进行灌封处理,因为这可能会影响电气性能。
    3. 清洁和保养: 在清洗过程中要小心机械负荷,避免损坏产品。

    兼容性和支持


    B82791G/H系列产品与各种不同的电源供应系统兼容。EPCOS提供了详细的技术支持,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 温度过高:
    - 解决方法:确认应用环境的温度不超过规定的最高值,并采取适当的散热措施。

    2. 产品损坏:
    - 解决方法:避免不恰当的清洗过程和机械应力,例如在清洗时采用静态或周期性的机械负荷。

    总结和推荐


    总体而言,B82791G/H系列扼流圈具备出色的电气特性和高性能,特别适合于高要求的应用场合。由于其符合多项国际标准和RoHS兼容,这款产品在市场上具有较强的竞争力。我们强烈推荐电子工程领域的专业人士使用该系列产品,特别是在需要高性能扼流圈的场合。

B82791H2402N010参数

参数
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 -
直流电阻 -
额定电流 4A
线路数量 2
长*宽*高 15.3mm*7.4mm*17.6mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82791H2402N010厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82791H2402N010数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82791H2402N010 B82791H2402N010数据手册

B82791H2402N010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.3741
10+ ¥ 22.3741
25+ ¥ 21.4792
40+ ¥ 19.6892
200+ ¥ 19.6892
400+ ¥ 19.3313
600+ ¥ 19.3313
1000+ ¥ 19.3313
2400+ ¥ 19.3313
库存: 180
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.37
