B82724J8742N040

产品分类: 共模滤波器
厂牌: TDK
产品描述: 800V 250V 2 1mH@ 100 kHz 12mΩ(Typ) 垂直安装,通孔安装 31.3mm*18.5mm*33.2mm
供应商型号: 871-B82724J8742N040
供应商: Mouser
标准整包数: 1

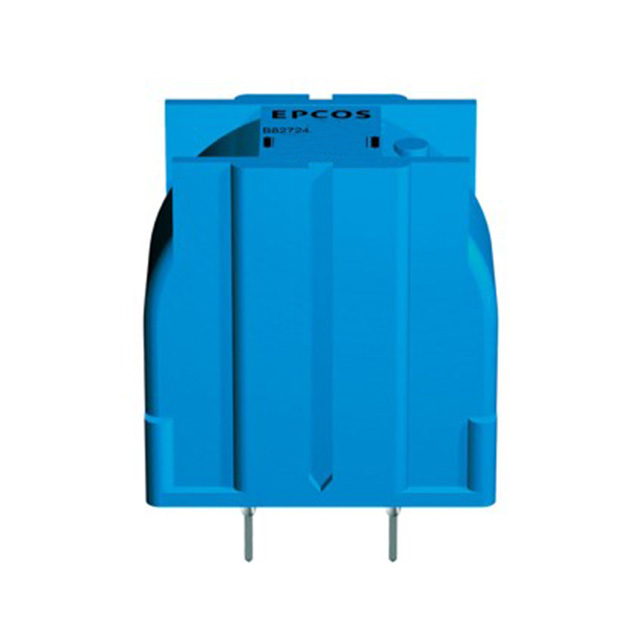

TDK 共模滤波器 B82724J8742N040

B82724J8742N040概述

    电子元器件产品技术手册:电流补偿环形双扼流圈

    产品简介


    本产品是一款电流补偿环形双扼流圈(Current-compensated ring core double chokes),型号为B82724J8N。它属于电源线扼流圈系列,主要用于抑制共模干扰、开关电源应用、高压应用和频率转换。该产品具备高电压和大电流能力,能够在复杂的电磁环境中保持稳定性能。

    技术参数


    以下是产品的主要技术规格和性能参数:
    - 额定电压: 250 V AC / 800 V DC
    - 额定电感: 0.5 mH 至 47 mH
    - 额定电流: 1.6 A 至 10 A (+70°C)
    - 结构特征:
    - 环形核心双扼流圈
    - 铁氧体芯(环氧涂层,符合 UL 94 V-0)
    - 塑料外壳(注塑引脚,符合 UL 94 V-0)
    - 全填充(符合 UL 94 V-0,CTI600)
    - 扇区绕线
    - 引脚之间的绝缘距离大于2.5 mm

    产品特点和优势


    - 高共振频率: 由于特殊的绕线技术,该产品具有较高的共振频率。
    - 低漏感: 漏感大约为0.5%,有助于对称的干扰抑制。
    - 高温性能优越: 在高温环境下,电感和电流值显著提高。
    - 全封装设计: 可以降低局部污染程度并提高热稳定性。
    - 波峰焊接兼容: 设计符合EN 60938-2 (VDE 0565-2)标准,且为无铅焊料兼容。
    - 环保: 符合RoHS要求。

    应用案例和使用建议


    该产品广泛应用于多种领域,如:
    - 共模干扰抑制: 适用于各种需要减少共模干扰的场合。
    - 开关电源: 用于确保电源系统的稳定性和效率。
    - 高压应用: 适合高压设备中的滤波和保护。
    - 频率转换器: 在频率变换过程中提供稳定的电感值。
    使用建议:
    1. 在组装时,请注意焊接温度的控制,以避免对产品的损坏。
    2. 使用前请检查清洗剂对线圈绝缘材料和塑料件的影响。
    3. 若需使用填充材料,请确认其不会破坏线圈绝缘材料或塑料件。

    兼容性和支持


    该产品设计符合RoHS标准,并已通过多项测试,如燃烧测试(GWFI到IEC 60695-2-12: +850°C,GWIT到IEC 60695-2-13: +775°C)。此外,产品提供完整的包装,适合于运输和储存。

    常见问题与解决方案


    1. 焊接过程中出现不良焊接点:
    - 解决方案: 确保焊接温度和时间严格按照规范进行,避免过高的温度或过长的时间导致不良焊接。

    2. 清洁过程中的损坏:
    - 解决方案: 尽量避免使用超声波清洗或其他可能产生机械应力的方法,可以选择手洗或使用温和的清洗剂。

    3. 引脚间的绝缘失效:
    - 解决方案: 在组装前检查引脚间是否存在异物或损伤,如有必要,重新进行绝缘处理。

    总结和推荐


    综上所述,B82724J8N电流补偿环形双扼流圈凭借其出色的性能和广泛的适用范围,是一个值得信赖的产品选择。无论是作为电源线的电磁干扰抑制器还是作为高压应用中的关键组件,该产品都能满足不同应用的需求。推荐此产品用于需要高可靠性、高效率的应用场合。
    结论:
    该产品具有出色的技术特性和广泛的应用领域,推荐给需要高性能电磁干扰抑制和电源保护的应用。

B82724J8742N040参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC 800V
阻抗 -
电感值 1mH@ 100 kHz
直流电阻 12mΩ(Typ)
额定电流 -
长*宽*高 31.3mm*18.5mm*33.2mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82724J8742N040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82724J8742N040数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724J8742N040 B82724J8742N040数据手册

B82724J8742N040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.853 ¥ 41.0079
10+ $ 3.828 ¥ 32.3466
25+ $ 3.399 ¥ 28.7216
50+ $ 3.1428 ¥ 26.5567
100+ $ 2.8728 ¥ 24.2752
240+ $ 2.8512 ¥ 24.0926
2640+ $ 2.667 ¥ 22.5362
库存: 311
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41
