B84142B0016R000

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84142B*R000系列, 250 V 交流, 螺丝安装
供应商型号: ET-3408835
供应商: 海外现货
标准整包数: 1

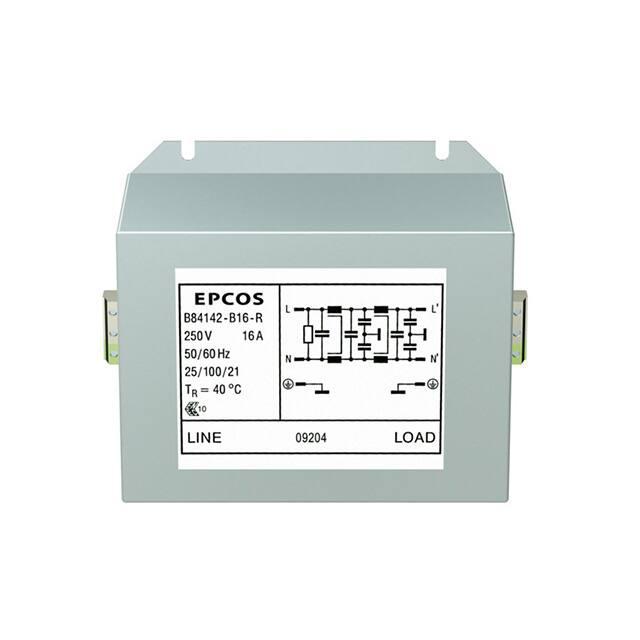

TDK EMI滤波器 B84142B0016R000

B84142B0016R000概述


    产品简介


    EMC滤波器 B84142BR000
    TDK Electronics AG推出的EMC滤波器B84142BR000是一款专为电机驱动频率转换器和电力电子设备设计的两线滤波器。它主要功能在于减少电磁干扰(EMI),确保电力系统的稳定运行。该产品广泛应用于电梯、泵、输送系统及暖通空调系统(HVAC)等场合,同时适用于电源供应和直流应用。

    技术参数


    - 额定电压(VR): 250 V AC/DC(50/60 Hz)
    - 额定电流(IR): 8 A 至 25 A
    - 测试电压(Vtest): 线/线 1770 V DC, 2 s;线/外壳 2700 V DC, 2 s
    - 过载能力(热): 1.5 × IR 每小时3分钟 或 2.5 × IR 每小时30秒
    - 漏电流(ILK): 在250 V AC和50 Hz下
    - 环境类别(IEC 60068-1): 25/100/21 (−25 °C/+100 °C/21天湿热测试)
    - 批准标准: IEC 60939

    产品特点和优势


    B84142BR000滤波器具有以下特点和优势:
    - 高插入损耗:采用双级结构设计,大大提升了插入损耗,从而增强了电磁干扰的抑制效果。
    - 优化漏电流:有助于延长设备的使用寿命并提高系统的可靠性。
    - 易于安装:其金属壳体设计,使得安装更加简便快捷。
    - 高防护等级(IP 20):特别适用于长电缆和全负载操作条件。
    - 认证标准:通过UL 1283、CSA C22.2 No.8 和 ENEC认证,确保产品符合国际标准要求。

    应用案例和使用建议


    B84142BR000滤波器在工业应用中表现出色,特别是在电梯、泵、输送系统和暖通空调系统等复杂环境中。例如,在电梯系统中,该滤波器能够有效消除电梯电动机产生的电磁干扰,保证电梯系统的平稳运行。针对此类应用,建议在接线过程中严格遵循安全操作规程,并在必要时增加额外的保护措施,如固定接地导体,以确保系统安全稳定运行。

    兼容性和支持


    该产品设计考虑到了与各种电气设备和系统的兼容性,如电源供应设备和直流应用系统。同时,厂商提供了详尽的技术文档和支持服务,确保客户在使用过程中得到充分的技术指导。具体信息可参考制造商网站上的材料数据表和订单相关文档。

    常见问题与解决方案


    - 问题1:设备启动时出现过电流报警
    - 解决方案:检查滤波器是否正确安装,并确认其额定电流是否匹配设备的实际需求。必要时增加保护电路。

    - 问题2:设备运行时漏电流超标
    - 解决方案:根据滤波器规格调整保护接地导体的尺寸,确保其符合特定的KU值要求。

    总结和推荐


    总的来说,B84142BR000滤波器以其高性能、高可靠性和便捷的操作特点,成为电力电子设备和电机驱动频率转换器的理想选择。对于需要高效电磁干扰抑制的应用场合,我们强烈推荐使用这款产品。然而,用户在使用前应仔细阅读产品手册,并严格遵守所有安全和操作指南,以确保最佳的性能和安全性。

B84142B0016R000参数

参数
额定电压-DC 250V
滤波器阶数 -
截止频率 -
中心频率 -
额定电流 16A
通道数 -
电路技术 -
ESD保护 -
电阻 21mΩ
电容值 -
电感值 -
长*宽*高 144mm*144mm*61mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

B84142B0016R000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84142B0016R000数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84142B0016R000 B84142B0016R000数据手册

B84142B0016R000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 147.1194 ¥ 1255.5902
8+ $ 141.5192 ¥ 1207.7959
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1255.59
直接购买
加入购物车
