B82724A2272N020

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 2.7A 2 6.6mH@ 10 kHz 110mΩ(Typ) 水平安装,通孔安装 33.1mm*32.5mm*19.7mm
供应商型号: Q-BN-B82724A2272N020
供应商: 期货订购
标准整包数: 600

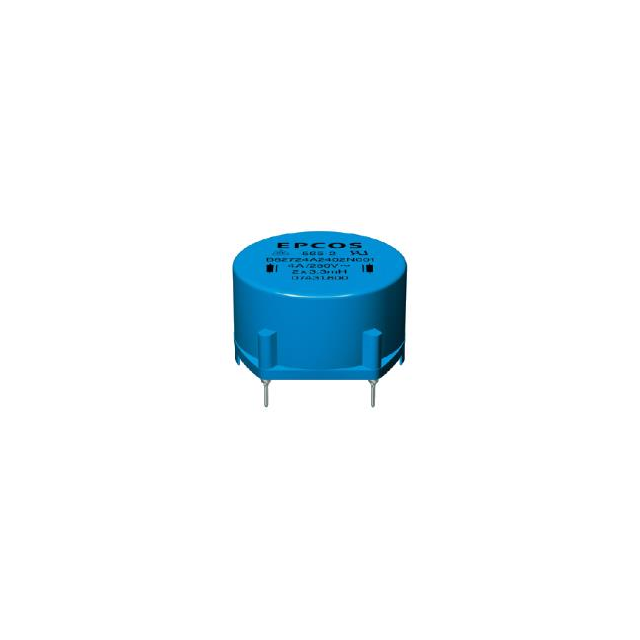

TDK 共模滤波器 B82724A2272N020

B82724A2272N020概述


    产品简介


    EPCOS B82724A/J 电流补偿环形双扼流圈
    EPCOS B82724A/J 是一款适用于电源线的高性能扼流圈,设计用于抑制共模干扰并优化开关电源的应用。这款扼流圈具有电流补偿环形结构,由双绕组组成,可以有效地减少高频噪声和电磁干扰。该产品广泛应用于照明系统的电子镇流器、电源逆变器等领域。

    技术参数


    - 额定电压:250 V AC
    - 额定电感:1 mH 至 82 mH
    - 额定电流:0.5 A 至 6 A(+40°C、+45°C、+50°C、+60°C、+70°C)
    - 外壳材料:环氧涂层铁芯(UL 94 V-0)
    - 外形尺寸:水平版本(B82724A)和垂直版本(B82724J)
    - 认证:IEC/EN 60938-2, UL 1283 (E70122)
    - 重量:约 27 克至 32 克

    产品特点和优势


    1. 高共振频率:特殊的绕制技术使该扼流圈具有较高的共振频率,有助于提高抑制效果。
    2. 低串扰电感:约 1% 的串扰电感确保对称干扰的有效抑制。
    3. 适合波峰焊接:设计符合 EN 60938-2 和 UL 1283 标准,便于自动化生产和安装。
    4. 环保合规:RoHS 合规,保证产品在生产和使用过程中对环境的影响最小化。
    5. 多种认证:获得 UL 和 ENEC 认证,提升产品在国际市场的认可度。

    应用案例和使用建议


    应用场景:
    - 交流电源线上的共模干扰抑制
    - 开关电源应用
    - 照明系统中的电子镇流器
    - 电力逆变器
    使用建议:
    1. 在选择合适的电感值时,需要考虑具体的应用需求,如抑制特定频率范围内的干扰。
    2. 考虑到不同温度下的电流降额情况,在高温环境下应注意适当降低电流负载。
    3. 为避免因清洗工艺引起的损坏,应仔细检查所使用的清洗剂是否会损坏绝缘层和塑料组件。
    4. 在封装应用中,应确保封胶材料不会对产品产生负面影响。

    兼容性和支持


    - 兼容性:该产品与其他标准电源设备具有良好的兼容性,方便集成到现有系统中。
    - 厂商支持:EPCOS 提供详尽的技术文档和售后支持,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题一:清洗过程导致产品损坏
    - 解决方案:避免使用可能对绝缘层和塑料造成损害的清洗剂,确保清洗过程中没有机械负荷。
    - 问题二:高温环境下电流稳定性差
    - 解决方案:根据具体的应用环境,适当调整电流负载,以适应不同的工作温度。
    - 问题三:安装过程中引脚位置错误
    - 解决方案:严格按照手册中的引脚配置进行安装,确保正确连接。

    总结和推荐


    总结:
    EPCOS B82724A/J 电流补偿环形双扼流圈是一款高性能的电源线滤波器,具备高共振频率、低串扰电感等优势,特别适用于共模干扰抑制和开关电源应用。通过严格的质量控制和测试,该产品确保了卓越的电气特性和长期的可靠性。
    推荐:
    鉴于其出色的技术特性和广泛的应用范围,我们强烈推荐 EPCOS B82724A/J 电流补偿环形双扼流圈作为电源线滤波器的首选产品。无论是针对工业还是商业应用,这款产品都能提供稳定的性能和可靠的保障。

B82724A2272N020参数

参数
直流电阻 110mΩ(Typ)
额定电流 2.7A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 6.6mH@ 10 kHz
长*宽*高 33.1mm*32.5mm*19.7mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B82724A2272N020厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82724A2272N020数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724A2272N020 B82724A2272N020数据手册

B82724A2272N020封装设计

查看详情并下载
Symbol
Footprint
3D Model
