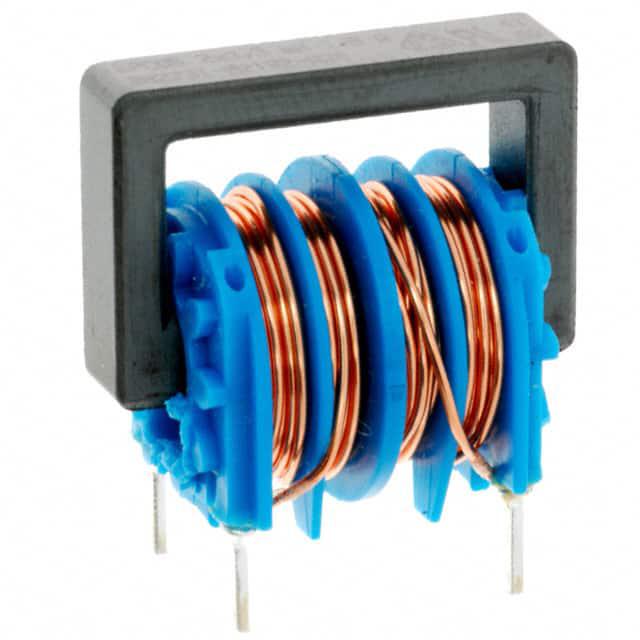

B82734R2202B030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 2A 2 20mH@ 10kHz 240mΩ(Typ) 垂直安装,通孔安装 32.5mm*21mm*31mm
供应商型号: 495-75233-ND
供应商: Digi-Key
标准整包数: 1
TDK 共模滤波器 B82734R2202B030

B82734R2202B030概述

    # 电子元器件产品技术手册:电流补偿型D芯双扼流圈

    产品简介


    产品类型:电流补偿型D芯双扼流圈
    主要功能:抑制共模干扰,适用于开关电源应用,电子镇流器等
    应用领域:电力线滤波、照明系统、电源设备等

    技术参数


    | 参数 | 规格范围 |

    | 额定电压 (VR) | 250 V AC (50/60 Hz) |
    | 额定电感 (LR) | 3.3 mH … 68 mH |
    | 额定电流 (IR) | 0.7 A … 4.6 A |
    | 温度等级 (TR) | +40 °C / +60 °C |
    | 测量条件 | Agilent 4284A, 10 kHz, 0.1 mA, +20 °C |
    | 额定频率 (f) | - |
    | 允许公差 | ±30%/+50% @ +20 °C |
    | 温度影响下的电感变化 (ΔL/L0) | < 10% @ DC磁偏置+20 °C |
    | 典型串扰电感 (Lstray,typ) | 0.55% |
    | 直流电阻 (Rtyp) | - |
    | 焊接耐热性 | Sn96.5Ag3.0Cu0.5: +245 °C, 3 s |

    产品特点和优势


    - 高共振频率:由于采用2段绕组设计。
    - 低串扰电感:典型值为0.55%,适用于对称干扰抑制。
    - 低漏磁通:闭合芯结构减少了漏磁通。
    - 高脉冲强度:能够承受较高强度的脉冲。
    - 低噪音:运行时噪音低。
    - 适合焊接:设计符合EN 60938-2 (VDE 0565-2) 和 UL 1283标准。
    - 环保:无封装和胶水,可回收利用。
    - RoHS兼容:符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 电力线滤波:抑制电网中的共模干扰。
    - 开关电源:用于各种电源模块,确保电源稳定。
    - 电子镇流器:在灯具中稳定电流,提高能效。
    使用建议:
    - 在波峰焊接过程中,确保温度不要超过组件的焊接温度限制。
    - 在浸渍清洗工艺中,检查所用清洗剂是否会对线圈绝缘层、塑料或胶水产生不良影响。
    - 使用封装材料时,需确保其不会损坏线圈绝缘层、塑料或胶水。

    兼容性和支持


    - 兼容性:该产品可用于多种电子设备,特别是那些需要高电磁兼容性的应用场合。
    - 支持和维护:由EPCOS AG提供,并符合IEC/EN 60938-2和UL 1283标准。详细的维护信息请参考相关文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致功能失效 | 检查并调整电路设计以降低功耗 |
    | 线路中的噪声过大 | 调整安装位置以减少电磁干扰 |
    | 产品使用寿命短 | 更换合适的焊接材料或封装材料 |

    总结和推荐


    这款电流补偿型D芯双扼流圈具有出色的电感稳定性、低串扰电感和高脉冲强度等特点,非常适合于电力线滤波、开关电源、电子镇流器等应用。其独特的设计使其在复杂的应用环境中表现出色,同时满足环保要求。因此,强烈推荐使用这款扼流圈。
    此产品的主要优点包括:
    - 高共振频率:2段绕组设计有助于实现高共振频率。
    - 低串扰电感:典型值为0.55%,适用于对称干扰抑制。
    - 低噪音:设计符合多项标准,运行噪音低。
    - 环保性:无封装和胶水,可回收利用,符合RoHS标准。
    总之,这是一款非常值得推荐的电子元器件产品。

B82734R2202B030参数

参数
阻抗 -
电感值 20mH@ 10kHz
直流电阻 240mΩ(Typ)
额定电流 2A
线路数量 2
额定电压-AC 250V
额定电压-DC -
长*宽*高 32.5mm*21mm*31mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘
