首页  >  产品百科  >  YFF21AC1H221MT0Y0N

YFF21AC1H221MT0Y0N

产品分类: 电容馈通器
厂牌: TDK
产品描述: 50V 1A -55°C 125°C 30dB@ 700MHz~5GHz 220pF ±20% 0805 板安装,贴片安装 2mm*1.25mm*1mm
供应商型号: 3416531
供应商: 海外现货
标准整包数: 10

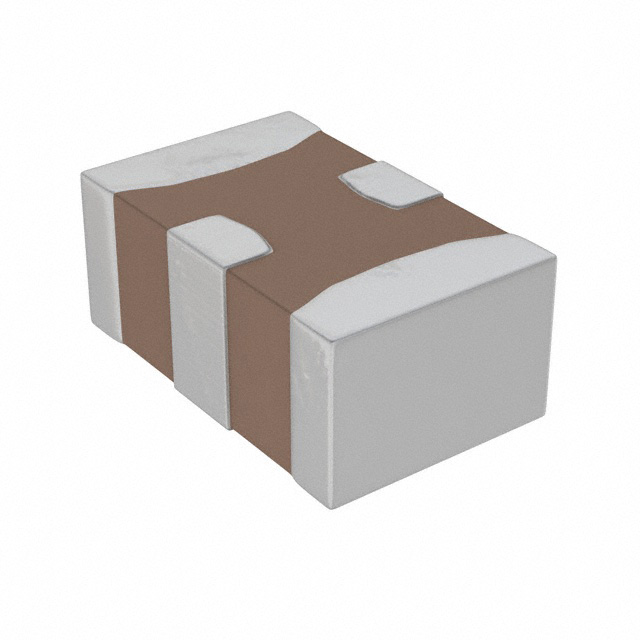

TDK 电容馈通器 YFF21AC1H221MT0Y0N

YFF21AC1H221MT0Y0N概述

    电子元器件产品技术手册:YFF-AC系列3终端滤波器



    产品简介



    YFF-AC系列是TDK公司生产的一款专为汽车应用设计的3终端滤波器,采用馈通结构,可将直流电通过组件内部传输。该系列产品适用于ADAS(先进驾驶辅助系统)、自动驾驶系统和ECU(电子控制单元)等汽车电子产品中的EMC(电磁兼容性)抑制及去耦应用。


    技术参数



    YFF-AC系列技术参数如下:
    - 型号:YFF18AC(0603尺寸),YFF21AC(0805尺寸)
    - 封装尺寸:
    - YFF18AC:1.60×0.80×0.25 mm
    - YFF21AC:2.00×1.25×0.30 mm
    - 额定电压:6.3V, 16V, 25V, 50V
    - 额定电流:最大1A
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 容值范围:从100pF到1.0µF不等
    - 插入损耗带宽:从几MHz到数千MHz不等


    产品特点和优势



    1. 小体积高效率:YFF-AC系列产品具有小型化设计,能够在有限空间内提供高性能的EMC功能。
    2. 良好的衰减特性:在宽频带范围内具有优异的衰减特性,适合多种复杂电磁环境下的应用。
    3. AEC-Q200认证:符合汽车行业标准,确保产品质量和可靠性。
    4. 低ESL(等效串联电感):采用馈通结构,直接电流通过组件内部,减少了引线电感,提升了高频性能。
    5. 降低去耦MLCC数量:相比传统两终端MLCC,YFF-AC系列具有更低的阻抗,可以减少去耦电容器的数量。


    应用案例和使用建议



    - ADAS系统:可用于抑制和去耦噪声信号,提高系统稳定性和安全性。
    - ECU:作为车载电子控制系统的一部分,有助于提高整体系统的EMC性能。
    - 自动驾驶系统:有效抑制电磁干扰,保证系统可靠运行。

    使用建议:
    - 在安装过程中,确保GND端子与电路板上的GND紧密连接,以缩短两者之间的距离,进一步减少寄生电感。
    - 在选择具体型号时,根据应用的具体频率范围和电压需求进行匹配,以达到最佳效果。


    兼容性和支持



    YFF-AC系列产品除了用于汽车应用外,也适用于一般电子设备。公司提供详细的交付规格说明,以确保产品的安全使用。此外,公司还提供技术咨询和支持服务,帮助用户解决在使用过程中可能遇到的问题。


    常见问题与解决方案



    - 问题:无法达到预期的EMC性能?
    - 解决办法:检查安装过程是否严格按照要求操作,确保GND连接正确;重新评估所需的额定电压和容值是否合适。

    - 问题:产品出现过热现象?
    - 解决办法:确认工作电流未超过额定值;检查散热措施是否到位,必要时增加散热装置。


    总结和推荐



    YFF-AC系列3终端滤波器凭借其优良的性能和广泛的应用范围,在汽车电子领域有着显著的优势。无论是从尺寸还是性能上,都表现出色。因此,对于需要在有限空间内实现高效EMC功能的应用场合,强烈推荐使用该系列产品。

YFF21AC1H221MT0Y0N参数

参数
温度系数 -
电容容差 ±20%
直流电阻 -
最大工作温度 125°C
最小工作温度 -55°C
电容值 220pF
螺纹尺寸 -
额定电流 1A
插入损耗 30dB@ 700MHz~5GHz
额定电压-DC 50V
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 板安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YFF21AC1H221MT0Y0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

YFF21AC1H221MT0Y0N数据手册

厂牌 PDF简要描述 下载
TDK 电容馈通器 TDK YFF21AC1H221MT0Y0N YFF21AC1H221MT0Y0N数据手册

YFF21AC1H221MT0Y0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.996
100+ ¥ 0.8413
500+ ¥ 0.8076
1000+ ¥ 0.7538
2000+ ¥ 0.7403
4000+ ¥ 0.7268
20000+ ¥ 0.7268
库存: 1940
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.96
