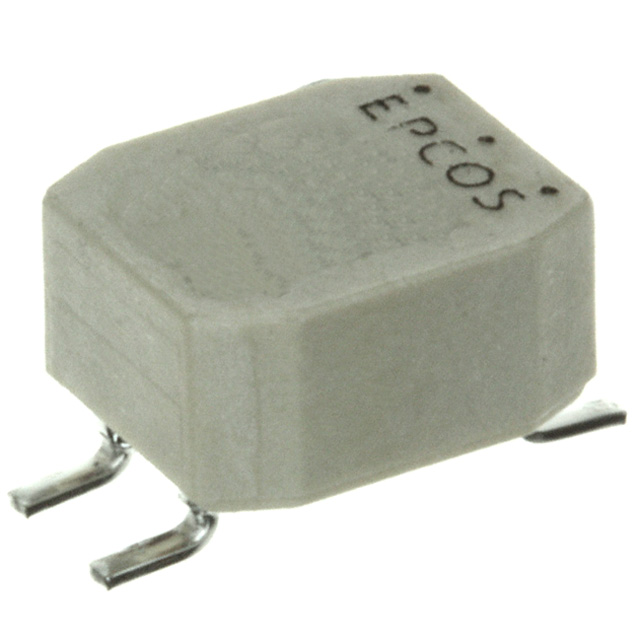

B82793C0475N265

产品分类: 薄膜电容
厂牌: TDK
产品描述: 爱普科斯 4.7 mH贴片共模电感, Idc 400mA, Rdc 550mΩ, 9 x 6 x 4.8mm
供应商型号: 31M-B82793C0475N265
供应商: 云汉优选
标准整包数: 1
TDK 薄膜电容 B82793C0475N265

B82793C0475N265概述

    # EPCOS B82793C0/S0 数据线扼流圈技术手册

    产品简介


    EPCOS B82793C0/S0 是一款数据线扼流圈(Common-mode Choke),主要用于抑制数据信号线上的不对称干扰,适用于汽车和工业领域的多种应用。这些扼流圈采用了环形磁芯设计,通过电流补偿双扼流技术来实现其功能。产品具有高额定电流,结构紧凑,并符合RoHS标准,非常适合现代电子设备的需求。

    技术参数


    以下是B82793C0/S0系列的数据线扼流圈的主要技术规格:
    - 额定电压:交流 42 V,直流 80 V
    - 额定电感范围:0.005 mH 至 47 mH
    - 额定电流范围:100 mA 至 1200 mA
    - 工作温度范围:+60°C
    - 引脚布局:无极性
    - 插入损耗:在50Ω下典型值为20dB以上
    - 直流电阻:具体值根据型号不同而异
    - 重量:约0.25克
    - 封装方式:16毫米热封带包装,每卷1500个

    产品特点和优势


    1. 高电流额定值:该产品能够承受高达1200 mA的电流,适用于大功率应用。
    2. 电流补偿设计:独特的电流补偿双扼流设计,有效降低电磁干扰。
    3. 合格认证:通过AEC-Q200认证,确保了其在汽车应用中的可靠性。
    4. 环保兼容性:符合RoHS标准,环保安全。
    5. 易于焊接:适合回流焊接,方便大规模生产。
    6. 优异的机械稳定性:采用铁氧体磁芯和硅胶填充,抗冲击性强。

    应用案例和使用建议


    应用案例
    - 汽车应用:例如CAN总线系统,用于过滤高速数据通信中的干扰。
    - 工业应用:如工业自动化设备,确保稳定的数据传输。
    使用建议
    1. 安装环境:确保安装在温度不超过+60°C的环境中,避免高温影响电感值和稳定性。
    2. 焊接工艺:遵循推荐的回流焊接曲线,保证焊接质量。
    3. 屏蔽措施:建议使用屏蔽材料减少外部干扰。

    兼容性和支持


    EPCOS B82793C0/S0 数据线扼流圈与常见的电子设备兼容良好,适合集成到多种电路板设计中。制造商提供了详尽的技术支持,包括产品选型指南、应用说明和技术文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:如何确认焊接后的焊接点是否可靠?
    解决方案:使用低温焊料(铅含量焊料)时,焊接温度应控制在215±3°C,焊接时间应控制在3秒以内;使用无铅焊料时,焊接温度应控制在245±5°C,焊接时间同样为3秒。焊接完成后,检查焊点是否光滑,接触面积是否达到95%以上。
    问题2:如何应对电磁干扰?
    解决方案:通过调整数据线扼流圈的电感值,可以有效地抑制数据线上的电磁干扰。如果遇到较大的EMI问题,可以考虑增加多个扼流圈并联使用,或者选择更高电感值的型号。

    总结和推荐


    EPCOS B82793C0/S0 数据线扼流圈是一款高性能的EMI滤波组件,特别适用于汽车和工业领域的数据传输线路。其高电流额定值、优良的机械稳定性及环保特性使其成为市场上的热门选择。鉴于其出色的性能和广泛的适用性,我们强烈推荐这款产品用于需要高可靠性和高抗干扰能力的应用场合。

B82793C0475N265参数

参数
阻抗 8.3KΩ
电感值 4.7mH@ 10 kHz
直流电阻 550mΩ(Typ)
额定电流 400mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
长*宽*高 7.1mm*6mm*4.8mm
通用封装 SMD
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B82793C0475N265厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82793C0475N265数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B82793C0475N265 B82793C0475N265数据手册

B82793C0475N265封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5676
10+ ¥ 3.9755
30+ ¥ 3.5188
100+ ¥ 3.2084
500+ ¥ 2.9692
1000+ ¥ 2.7767
库存: 10530
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 4.56
