B57621C474J62

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 470KΩ ±5% ±3% 4210K 4090K 4250K 1206 贴片安装
供应商型号:
供应商:
标准整包数: 0

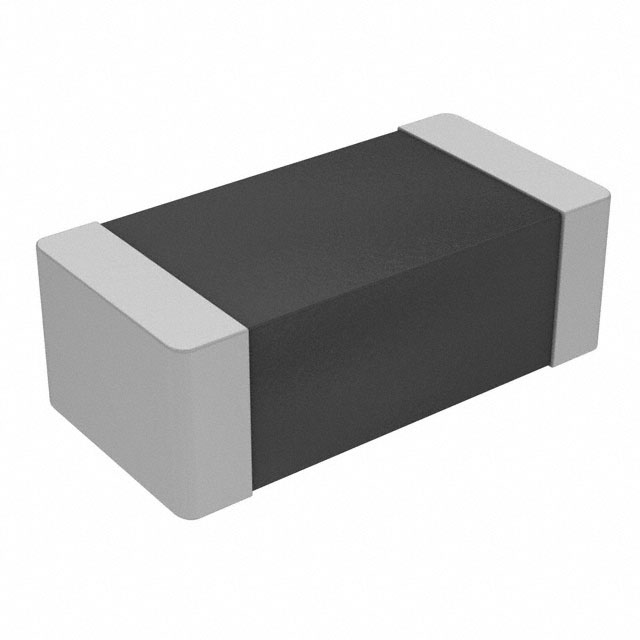

TDK NTC热敏电阻 B57621C474J62

B57621C474J62概述

    SMD NTC Thermistors B57621 技术手册解读

    1. 产品简介


    B57621 是一款基于 SMD(表面贴装技术)的 NTC 热敏电阻,采用银钯端接(Silver Palladium Termination, AgPd),适用于广泛的温度测量与补偿需求。其主要功能是精确监测和调节电路温度,从而确保系统运行的稳定性和效率。B57621 的应用领域涵盖了混合电路、数据系统、电信系统及汽车电子等。凭借其高性价比和可靠性,该产品在工业自动化、消费电子及新能源汽车等领域具有显著的应用潜力。

    2. 技术参数


    以下是 B57621 的关键技术规格:
    | 参数 | 规格说明 |

    | 产品尺寸 | 1206 (mm) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电阻(R25) | 2.2kΩ 至 470kΩ |
    | 温度系数(B 值) | B25/50K 至 B25/100K |
    | 抗热冲击能力 | -55°C 至 +125°C,10 次循环 |
    | 功耗限制 | 25°C 下 ≤ 300mW |
    | 端接耐久性 | 常温储存:93%湿度下无明显损坏 |
    | 焊接性能 | 通过 IEC 60068-2-58 和 JIS C 0054 标准测试 |
    此外,可按需提供定制化的阻值范围(如 <5% 的阻值公差)及不同芯片厚度的包装(2000 或 4000 个单位/卷带)。

    3. 产品特点和优势


    - 高精度温度补偿:精确的 B 值和稳定的温度响应确保了可靠的热补偿性能。
    - 耐用性强:支持严苛的工作环境(如高温和快速温度变化)。
    - 成本效益高:适合大批量生产,尤其适合对成本敏感的应用场景。
    - 环保设计:符合欧盟 RoHS 标准,减少有害物质使用。
    - 焊接兼容性佳:适合波峰焊和回流焊工艺,适合现代电子制造流程。

    4. 应用案例和使用建议


    B57621 在以下场景中有广泛应用:
    - 汽车电子:用于发动机冷却液温度监测和暖风系统温度补偿。
    - 消费电子:应用于智能手机和笔记本电脑的电池保护电路。
    - 工业控制:作为工业级温度传感器,配合 PLC 和其他控制器使用。
    使用建议:
    - 在高温环境下,建议选用更大额定功率的型号以避免热漂移问题。
    - 对于低阻值应用场景(如 2.2kΩ),需注意电路的电流负载匹配。
    - 在焊接过程中,建议严格遵循推荐的焊接温度曲线以确保端接质量。

    5. 兼容性和支持


    B57621 支持多种标准封装形式,并可与主流 SMT 贴片设备兼容。EPCOS 提供全面的技术支持,包括样品申请、测试报告以及长期供货保障。客户可以通过本地销售办事处或全球代表处获取相关服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值偏离标准范围 | 重新校准设备并检查焊接条件 |
    | 端接腐蚀 | 确保良好的存储环境,避免长时间暴露在潮湿环境中 |
    | 焊接失败 | 检查焊接温度和时间是否符合规范 |

    7. 总结和推荐


    B57621 SMD NTC 热敏电阻以其卓越的性能、高性价比和广泛的适用性成为电子设计工程师的理想选择。无论是在工业级还是消费级应用中,它都能提供可靠的温度监测和补偿功能。因此,我们强烈推荐此款产品用于需要高效温度管理的各种电子系统。
    如有进一步需求或定制要求,可联系 EPCOS 官方渠道获取技术支持与合作机会。

B57621C474J62参数

参数
25℃时的电阻值 470KΩ
精度 ±5%
额定功率 -
B0/50 -
B25/100 4250K
B25/50 4090K
B25/75 -
B值容差 ±3%
B25/85 4210K
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B57621C474J62厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57621C474J62数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57621C474J62 B57621C474J62数据手册

B57621C474J62封装设计

查看详情并下载
Symbol
Footprint
3D Model
