B72280B0151K001

产品分类: 压敏电阻
厂牌: TDK
产品描述: 240V 100KA 1 216V 264V 200V 150V 800J 23nF@1kHz 底座安装 118mm(长度)*27mm(高度)
供应商型号: BN-B72280B0151K001
供应商: 海外现货
标准整包数: 1

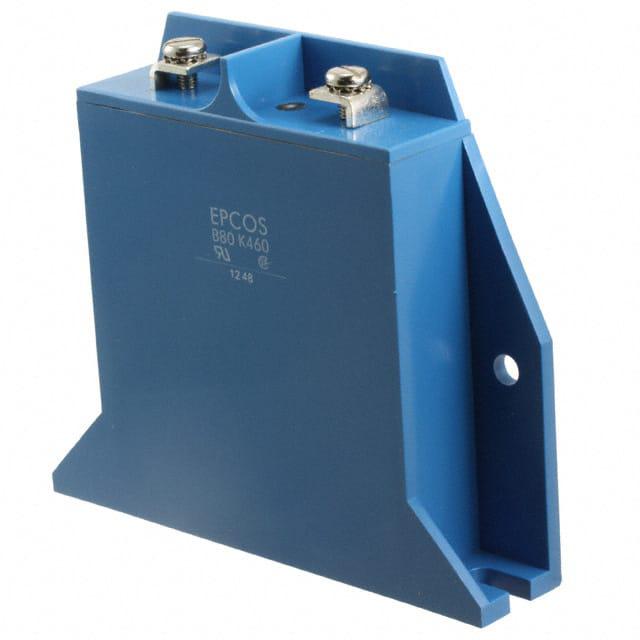

TDK 压敏电阻 B72280B0151K001

B72280B0151K001概述


    产品简介


    金属氧化物压敏电阻 (SIOV) 是EPCOS(TDK集团子公司)生产的Block系列高能量耐受型压敏电阻(HighE系列)。这些器件广泛应用于各种需要过电压保护的应用中,例如电源系统、通信设备、工业控制和汽车电子等领域。金属氧化物压敏电阻具有强大的电流承受能力,并且能够在宽广的工作电压范围内提供有效的电压保护。

    技术参数


    基本规格
    - 型号命名: B722系列
    - 产品类型: 金属氧化物压敏电阻
    - 认证: UL, CSA (≥ K130)
    - 包装: 硬纸板箱
    主要

    技术参数


    - 工作电压范围: 75 V RMS 至 1100 V RMS
    - 最大浪涌电流: 高达100 kA (某些型号)
    - 电容值 (典型): 800 pF至28000 pF不等
    - 电击穿电压: 变化范围为±10%
    - 工作温度: -40°C 至 +85°C
    - 储存温度: -40°C 至 +110°C
    其他特性
    - 电气强度: ≥ 2.5 kVRMS
    - 绝缘电阻: ≥ 10 MΩ
    - 螺钉端子规格: M4/M5 (不同型号)

    产品特点和优势


    1. 重负载能力: 能够承受高达100 kA的瞬态电流冲击,适合高能量保护应用。
    2. 宽电压范围: 支持从75 V到1100 V RMS的工作电压范围,适应多种电路需求。
    3. 可靠性高: 满足严格的电气和环境测试标准,确保长期稳定运行。
    4. 兼容性强: 适用于各种国际和本地标准下的线路对地保护应用。
    5. 灵活选择: 提供多种尺寸和类型的压敏电阻,便于客户根据具体需求选择最合适的型号。

    应用案例和使用建议


    应用案例
    - 电源系统: 用于保护开关电源免受过电压损坏。
    - 通信设备: 保护敏感的通信设备免受雷电引起的电压波动影响。
    - 工业控制: 在自动化控制系统中作为过电压保护装置。
    - 汽车电子: 用于电动汽车电池管理系统中的过电压保护。
    使用建议
    - 散热设计: 鉴于这些压敏电阻在高电流冲击下可能产生热量,应考虑良好的散热措施。
    - 安装位置: 为了防止其他部件受到热溢出的影响,建议将压敏电阻物理屏蔽起来。
    - 定期检查: 定期检测绝缘电阻和电气强度,确保长期可靠运行。

    兼容性和支持


    这些金属氧化物压敏电阻与大多数现有的电子设备兼容。如果需要进一步的技术支持或定制服务,建议联系EPCOS官方客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过电压保护效果不佳 | 检查接线是否正确,确认所选压敏电阻型号与实际应用匹配。 |
    | 温度过高 | 改善散热设计,增加风扇或冷却液以降低工作温度。 |
    | 泄漏电流增大 | 检查是否有污染,保持清洁干燥的存储条件。 |

    总结和推荐


    总体而言,SIOV金属氧化物压敏电阻凭借其强大的浪涌电流承受能力和广泛的适用性,在过电压保护领域具有显著优势。无论是对于要求苛刻的工业应用还是在消费电子领域,这些器件都是值得信赖的选择。因此,我们强烈推荐使用SIOV金属氧化物压敏电阻来保障您的电子设备安全运行。
    以上是对SIOV金属氧化物压敏电阻的详细介绍,希望对您有所帮助。

B72280B0151K001参数

参数
压敏电压 240V
不同频率时的电容 23nF@1kHz
最大压敏电压 264V
电路数 1
最小压敏电压 216V
最大交流电压 150V
能量 800J
最大直流电压 200V
浪涌电流 100KA
长*宽*高 118mm(长度)*27mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

B72280B0151K001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72280B0151K001数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72280B0151K001 B72280B0151K001数据手册

B72280B0151K001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 221.8656 ¥ 1892.5136
5+ $ 210.7578 ¥ 1797.764
10+ $ 206.3292 ¥ 1759.9881
20+ $ 201.8885 ¥ 1722.1089
库存: 44
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1892.51
