B59300M1150A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 300Ω 插件 PCB安装,通孔安装
供应商型号: 3407740
供应商: 海外现货
标准整包数: 1

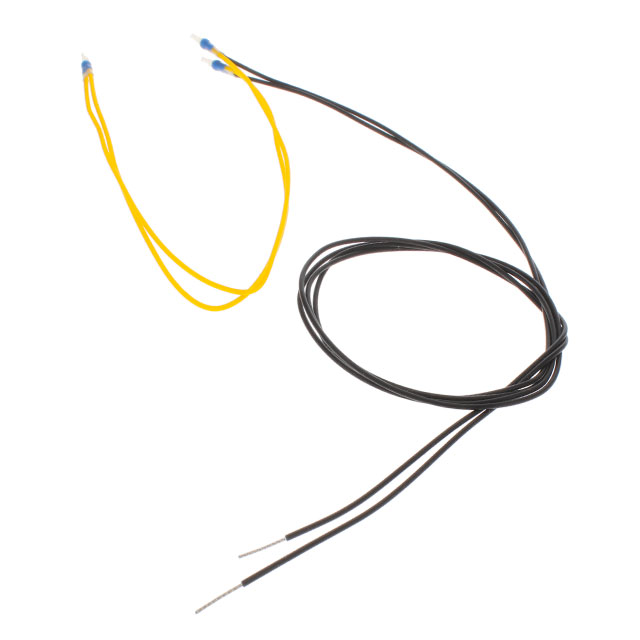

TDK PTC热敏电阻 B59300M1150A070

B59300M1150A070概述


    产品简介


    PTC(正温度系数)热敏电阻作为限温传感器,主要用于电机保护和过热监测。系列/类型为B59300,适用于电动机绕组的热保护和极限温度监控。这种热敏电阻具有密封封装的热敏陶瓷颗粒,采用串联连接(三重传感器),具有低阻抗和陡峭的电阻-温度曲线,能够在100°C至160°C的温度范围内进行温度检测。

    技术参数


    - 最大工作电压:Vmax(TA = 0 ... 40°C)为30 V DC
    - 测量电压:TA = -25°C ... Tsense +5 K时,Vmeas ≤ 2.5 V DC;最大测量电压Vmeas,max为7.5 V DC
    - 额定电阻:(VPTC ≤ 2.5 V)时,RR ≤ 300 Ω
    - 绝缘测试电压:Vins为2.5 kV AC
    - 热阈值时间:ta < 3 s
    - 工作温度范围:(V ≤ Vmeas,max)时,Top = -25 / Tsense +23 °C;(V = Vmax)时,Top = 0 / +40 °C
    - 认证:符合UL 1434标准(文件号E69802)

    产品特点和优势


    1. 热敏陶瓷颗粒:采用密封封装设计,确保长期稳定性和可靠性。
    2. 低阻抗和陡峭的电阻-温度曲线:提供精确的温度测量。
    3. UL认证:符合UL 1434标准,安全可靠。
    4. 银包覆和PTFE绝缘线:使用AWG 26绞合线,提高耐用性和绝缘性能。

    应用案例和使用建议


    应用案例
    - 电动机保护:用于保护电动机绕组免受过热损伤。
    - 极限温度监控:适用于需要精确温度监控的应用场合,如暖通空调系统。
    使用建议
    1. 存储:必须存放在原包装中,避免表面污染。
    2. 处理:使用手套处理热敏电阻,避免直接接触导致污染。
    3. 焊接:使用松香型助焊剂,避免快速冷却。
    4. 安装:确保组装材料清洁无污染,压力接触最小力为10 N。

    兼容性和支持


    - 兼容性:适合与多种电子元件和设备配合使用。
    - 支持:厂商提供详细的安装和操作指南,确保产品正确使用。

    常见问题与解决方案


    1. 存储期限:不同封装形式有不同的存储期限,需参照产品手册。
    - 解决办法:在存储期间确保遵循正确的存储条件,避免提前拆开包装。
    2. 表面污染:在处理过程中可能引起表面污染。
    - 解决办法:在处理过程中佩戴手套,避免直接接触热敏电阻表面。
    3. 温度超限:超出规定温度范围使用可能导致损坏。
    - 解决办法:严格按照规定的工作温度范围使用,确保外部环境温度不超过额定范围。

    总结和推荐


    总结:
    - 优点:B59300系列PTC热敏电阻具有高精度的温度检测能力、良好的耐久性和UL认证的安全性。
    - 应用广泛:适用于电动机保护和各种温度监控需求。
    推荐:
    强烈推荐使用B59300系列PTC热敏电阻,特别是在需要精确温度控制和可靠保护的应用场合。这款热敏电阻具有广泛的适用性和较高的性价比,能够满足大多数应用场景的需求。

B59300M1150A070参数

参数
25℃时的电阻值 300Ω
精度 -
额定功率 -
510mm(Max)
通用封装 插件
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装,弹夹装

B59300M1150A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59300M1150A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59300M1150A070 B59300M1150A070数据手册

B59300M1150A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
