B72214S0301K151

产品分类: 压敏电阻
厂牌: TDK
产品描述: 470V 4.5KA 1 423V 517V 385V 300V 76J 400pF@1kHz 通孔安装 20mm(高度)
供应商型号: 495-6596-2-ND
供应商: Digi-Key
标准整包数: 1000

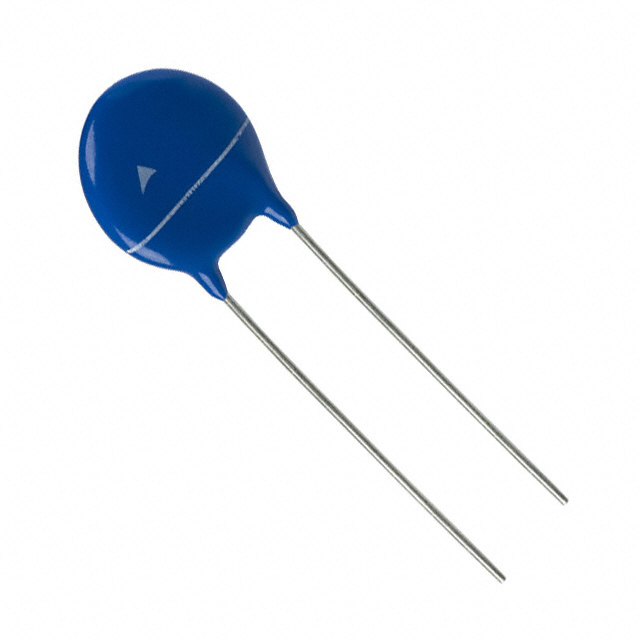

TDK 压敏电阻 B72214S0301K151

B72214S0301K151概述


    产品简介


    SIOV金属氧化物压敏电阻(Metal Oxide Varistors, MOV)是一种高性能的过电压保护器件,属于带引线型压敏电阻。这一系列的产品(B722)是标准系列的一部分,由EPCOS AG公司生产。这些产品通常应用于电路保护、电磁兼容性设计及电源稳压等领域。它们具备广泛的工作电压范围(11至1100VRMS),能在高达105℃的环境下稳定运行且无降额现象。

    技术参数


    以下为SIOV金属氧化物压敏电阻的主要技术规格:
    - 工作电压范围:11至1100VRMS
    - 最大浪涌电流:最高可达8kA
    - 工作温度范围:-40°C至+125°C
    - 电绝缘强度:≥2.5kVRMS
    - 绝缘电阻:≥100MΩ
    - 最大能量吸收能力:从1.0J到190J不等
    - 最大功率吸收:从0.3W到250W不等
    具体的产品型号和技术规格可通过下表了解:
    | 订货代码 | 类型 | VRMS (V) | VDC (V) | imax (8/20 µs) A | In (8/20 µs) A | Wmax (2ms) J | Pmax (W) |

    | B72205S0110K101 | S05K11 | 11 | 14 | 100 | 50 | 0.3 | 0.01 |
    | B72207S0110K101 | S07K11 | 11 | 14 | 250 | 100 | 0.8 | 0.02 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高可靠性:在极端工作条件下表现出色,如高湿度和高温环境。
    - 宽操作电压范围:适用于多种不同的应用场景。
    - 强大的电流吸收能力:可处理高达8kA的瞬态电流,确保设备安全运行。
    - 免降额至105°C:可以在较高温度环境中使用而不需降额。
    - 多样化的封装选项:可以定制特定的引线间距(例如5mm和7.5mm),以适应不同需求。
    - UL、CSA和VDE认证:证明了其产品质量和安全性。

    应用案例和使用建议


    这类金属氧化物压敏电阻常用于工业电力系统、通讯设备、家用电器和汽车电子设备的保护。在使用时,应考虑以下几点:
    - 选型原则:根据实际工作电压选择合适的VRMS值。
    - 散热设计:由于长时间工作会发热,需考虑良好的散热设计。
    - 并联使用:对于更高的能量吸收需求,可以通过并联多个压敏电阻来实现。

    兼容性和支持


    - 兼容性:产品具有良好的通用性,适合大多数现有的电子设备。
    - 支持和服务:EPCOS AG提供了详尽的技术文档和客户服务支持,包括安装指导和故障排除指南。

    常见问题与解决方案


    - 问题1:产品安装后反应迟钝。
    - 解决方案:检查电路连接是否正确,确保引脚焊接良好,没有虚焊或短路。

    - 问题2:产品出现过热现象。
    - 解决方案:确保有足够的散热空间,可能需要增加散热片或者改变安装位置。

    总结和推荐


    综上所述,SIOV金属氧化物压敏电阻(B722)系列因其宽泛的工作电压范围、出色的浪涌电流处理能力和良好的电气特性,在各类工业应用中表现出卓越的性能。其坚固的设计使其能够在严苛的环境中长期稳定运行。因此,我们强烈推荐此系列产品用于需要高度可靠保护的应用场合。

B72214S0301K151参数

参数
压敏电压 470V
能量 76J
电路数 1
最大直流电压 385V
浪涌电流 4.5KA
最大交流电压 300V
不同频率时的电容 400pF@1kHz
最大压敏电压 517V
最小压敏电压 423V
长*宽*高 20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B72214S0301K151厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72214S0301K151数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72214S0301K151 B72214S0301K151数据手册

B72214S0301K151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.227 ¥ 1.8998
2000+ $ 0.2052 ¥ 1.7175
3000+ $ 0.1941 ¥ 1.6248
5000+ $ 0.1818 ¥ 1.521
7000+ $ 0.1744 ¥ 1.4597
10000+ $ 0.1717 ¥ 1.4372
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1899.8
