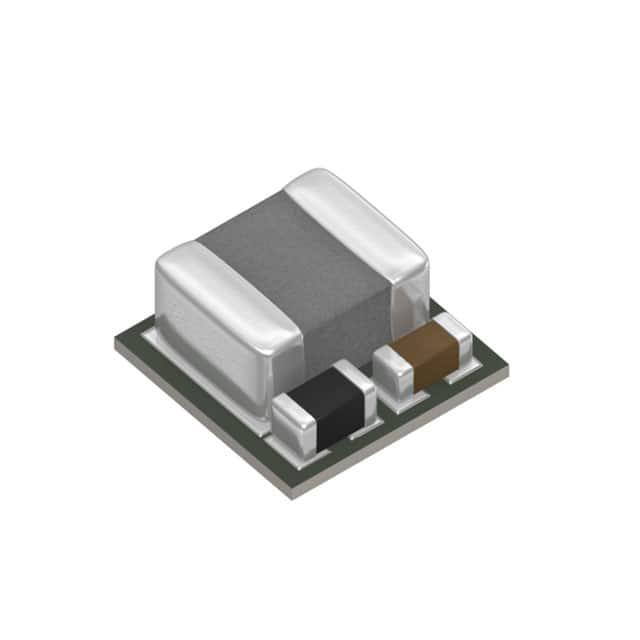

FS1404-3300-AL

产品分类: DC-DC稳压器
厂牌: TDK
产品描述: 45KHz(Typ) Fixed 1 5V 5V 16V 4.5V 贴片安装,黏合安装 3.3mm*3.3mm*1.5mm
供应商型号: FA-FS1404-3300-AL
供应商: Avnet
标准整包数: 4000
TDK DC-DC稳压器 FS1404-3300-AL

FS1404-3300-AL概述

    FS1404 µPOL™: A Comprehensive Guide

    1. 产品简介


    产品类型:FS1404是一款高效率的微点对点电源管理模块(µPOL™),集成了电感器。
    主要功能:该产品包含一个内置PWM控制器和MOSFETs,可以实现高效的电压调节,同时通过I²C总线进行编程操作,无需外部补偿即可实现即插即用的功能。
    应用领域:FS1404广泛应用于存储设备、电信网络、工业系统、服务器、分布式负载点电源架构、计算外围设备电压调节以及通用直流-直流转换器等领域。

    2. 技术参数


    尺寸:3.3mm x 3.3mm x 1.5mm,体积小,便于安装。
    输入电压范围:
    - 2.5V输出电压时:4.5–16V
    - 3.3V输出电压时:6–16V
    工作温度范围:-40°C至+125°C
    最大连续负载电流:4A
    功能特性:
    - 集成电感器和滤波电容
    - 支持I²C协议,可通过总线进行配置
    - 稳压精度高
    - 具备多种保护机制,如过压保护、过流保护、热关断等
    其他特性:
    - 铅和卤素无害
    - 符合欧盟REACH和RoHS标准

    3. 产品特点和优势


    集成度高:FS1404内部集成了PWM控制器、MOSFETs、电感器和电容器,实现了紧凑的布局设计。
    编程灵活:通过I²C总线,用户可以轻松设置输出电压和其他关键参数,无需额外的外部元件。
    可靠性强:具备多种保护功能,确保在极端条件下的稳定运行。
    高效能:具有较高的转换效率,在不同负载条件下表现出色。
    易于应用:无需外部补偿电路,简化了设计和调试过程。

    4. 应用案例和使用建议


    单电源应用:当需要从单一输入电压为多个负载提供不同电压时,FS1404可以作为一个理想的解决方案。
    双电源应用:在某些复杂系统中,可能需要两种不同电压的电源,这时可以使用FS1404来管理这些电压。
    使用建议:
    - 在使用前确认输入电压符合产品规格。
    - 确保正确的接地连接,以避免潜在的干扰问题。
    - 由于FS1404可编程的特性,用户可以根据具体需求调整输出电压和工作频率等参数。

    5. 兼容性和支持


    兼容性:FS1404支持I²C通信协议,适用于各种需要远程监控和控制的应用场景。
    厂商支持:TDK公司提供了详尽的技术文档和客户支持服务,用户可以通过官方网站获取更多资源和技术咨询。

    6. 常见问题与解决方案


    问题1:FS1404无法正常启动。
    解决方案:检查供电电压是否在指定范围内,确保所有连接正确无误。如果仍然存在问题,请参考技术手册中的故障排除部分或联系技术支持。
    问题2:在高负载情况下输出电压下降。
    解决方案:确保使用的输出电容容量足够大,并且尽量靠近芯片的输出引脚。增加散热措施也可以改善这种情况。

    7. 总结和推荐


    综合评估:FS1404 µPOL™是一个高度集成的、高效的电源管理模块,它在多种应用场景中表现出色,尤其是在需要高密度布线和低功耗的设计中。其灵活的编程能力和丰富的保护机制使其在市场上具有很强的竞争力。
    推荐:对于寻求高性能、高可靠性的电源解决方案的工程师和设计师来说,FS1404 µPOL™是值得考虑的理想选择。无论是用于电信设备、工业控制系统还是计算平台,它都能提供稳定的电压调节和可靠的保护功能。

FS1404-3300-AL参数

参数
输出数量 1
拓扑 -
输出类型 Fixed
开关频率 45KHz(Typ)
最大输入电压 16V
最大输出电压 5V
同步整流器 -
功能 Step-Down
最小输出电压 5V
最小输入电压 4.5V
长*宽*高 3.3mm*3.3mm*1.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FS1404-3300-AL厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FS1404-3300-AL数据手册

厂牌 PDF简要描述 下载
TDK DC-DC稳压器 TDK FS1404-3300-AL FS1404-3300-AL数据手册

FS1404-3300-AL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 2.8012 ¥ 23.1375
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 92550
