首页  >  产品百科  >  B72205S0171K101

B72205S0171K101

产品分类: 压敏电阻
厂牌: TDK
产品描述: 270V 400A 1 243V 297V 225V 175V 5.6J 100pF@1kHz 通孔安装 8.5mm(高度)
供应商型号: 871-B72205S171K101
供应商: Mouser
标准整包数: 1

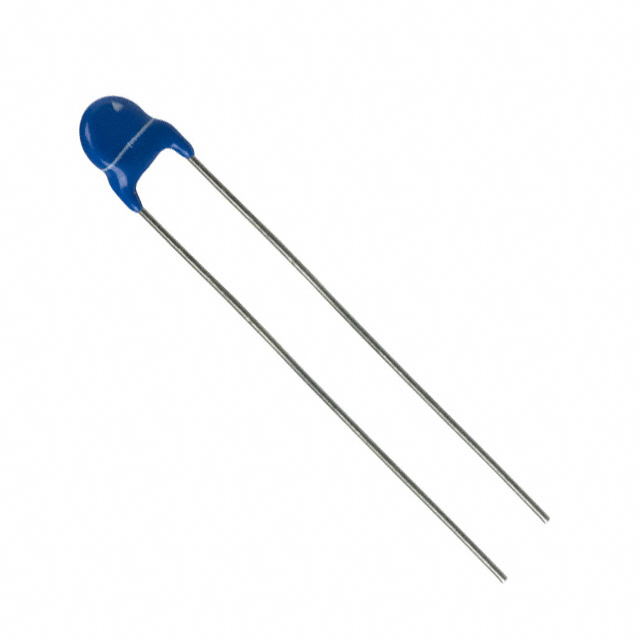

TDK 压敏电阻 B72205S0171K101

B72205S0171K101概述

    SIOV Metal Oxide Varistors 技术手册

    1. 产品简介


    SIOV金属氧化物压敏电阻是EPCOS AG公司生产的一种电涌保护器件,属于StandarD系列。它具有圆形压敏电阻元件,带有引线。这款产品通过环氧树脂涂层并达到UL 94 V-0标准,终端采用镀锡引线。主要适用于广泛的工作电压范围、高浪涌电流处理能力、以及在高达105°C的环境温度下无需降额的特点。此外,它还提供了PSpice模型,便于设计仿真和测试。

    2. 技术参数


    技术规格:
    - 额定工作电压范围: 11V到1100V RMS
    - 最高浪涌电流: 8kA
    - 额定温度范围: 操作温度范围:-40°C 到 +105°C;存储温度范围:-40°C 到 +125°C
    - 电强度: ≥ 2.5kVRMS(符合IEC 61051)
    - 绝缘电阻: ≥ 100MΩ(符合IEC 61051)
    电气特性:
    - 最大峰值电流:15次冲击为最大1000A,单次冲击为最大2000A
    - 最大能量:2ms下的最大功率损耗为173W

    3. 产品特点和优势


    产品优势:
    - 宽广的工作电压范围,覆盖11V到1100V RMS
    - 高达8kA的浪涌电流处理能力
    - 环境温度适应性强,在105°C以下无需降额
    - 符合多个安全认证标准,包括UL、CSA、VDE、CQC和IEC

    4. 应用案例和使用建议


    应用场景:
    - 电路保护: 这些压敏电阻被广泛应用于各种电路中以提供过电压保护,特别是在需要快速响应和高浪涌电流处理能力的应用中。
    - 家用电器: 可用于电冰箱、洗衣机等家用电器中,以防止雷击和其他瞬态过电压对电器内部电路的影响。
    使用建议:
    - 在安装时应确保引线连接牢固,以避免接触不良导致损坏。
    - 建议在设计电路时考虑这些产品的宽电压范围,以确保它们能够适配不同的应用场景。

    5. 兼容性和支持


    兼容性:
    - 这些产品可通过各种包装方式提供,包括散装(标准)和卷带包装(根据需求定制)。
    - 引脚间距可定制,例如S10类型引脚间距为5.0mm,S20类型引脚间距为7.5mm。
    支持和服务:
    - 生产商提供广泛的文档和支持服务,包括技术数据表、PSpice模型、以及针对特定问题的技术支持。

    6. 常见问题与解决方案


    常见问题:
    - 问: 如何选择合适的电压等级?
    - 答: 根据实际工作电压和预期的最大浪涌电流来选择合适的型号。详细的数据表提供了每种型号的电压范围和相关参数。
    - 问: 如何判断产品的失效?
    - 答: 观察产品是否有明显的物理损坏,如烧毁、裂痕等。如果在正常工作条件下出现故障,建议联系技术支持寻求帮助。

    7. 总结和推荐



    总结

    :
    SIOV金属氧化物压敏电阻具有广泛的工作电压范围、强大的浪涌电流处理能力和良好的温度适应性,使其成为多种应用的理想选择。该产品在各个认证标准下的表现卓越,确保了其在电力系统和其他应用中的可靠性和安全性。
    推荐:
    基于以上特性,强烈推荐将SIOV金属氧化物压敏电阻应用于需要高效过电压保护的各类设备中,尤其是对可靠性要求较高的应用场景。

B72205S0171K101参数

参数
压敏电压 270V
最小压敏电压 243V
能量 5.6J
电路数 1
浪涌电流 400A
最大压敏电压 297V
不同频率时的电容 100pF@1kHz
最大交流电压 175V
最大直流电压 225V
长*宽*高 8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B72205S0171K101厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72205S0171K101数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72205S0171K101 B72205S0171K101数据手册

B72205S0171K101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.598 ¥ 5.0531
10+ $ 0.291 ¥ 2.4585
100+ $ 0.2197 ¥ 1.856
250+ $ 0.176 ¥ 1.4872
500+ $ 0.1562 ¥ 1.3199
1000+ $ 0.135 ¥ 1.1408
5000+ $ 0.1015 ¥ 0.8578
10000+ $ 0.0983 ¥ 0.8305
库存: 3446
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.05
