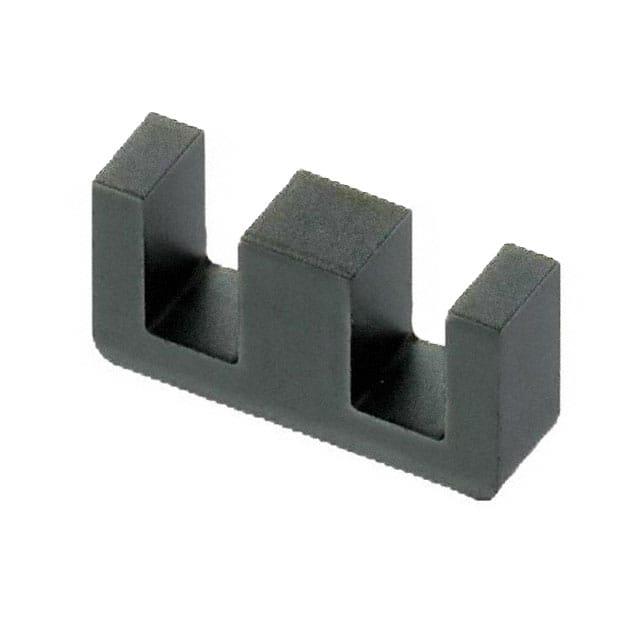

B66305G0130X187

产品分类: 磁芯
厂牌: TDK
产品描述: 12.2mm2 367mm3 29.6mm 2200µi 112nH 215μe 12.4mm2 E 2.39mm-1 12.6mm*3.7mm*6.5mm
供应商型号: 4167352
供应商: 海外现货
标准整包数: 5
TDK 磁芯 B66305G0130X187

B66305G0130X187概述

    电子元器件技术手册:铁氧体磁芯及其附件

    1. 产品简介


    本文档介绍的是EPCOS AG生产的铁氧体磁芯及其附件,这些产品主要适用于微型变压器领域。铁氧体磁芯具有高磁导率,可用于共模扼流圈和宽带应用。本系列产品以单个单元形式交付,可选择表面贴装(SMD)线圈基座。产品广泛应用于各类电子产品中,例如电源管理、通信设备以及各种消费电子产品。

    2. 技术参数


    以下是从技术手册中提取的技术参数,包括磁芯尺寸、电气特性及环境要求等关键指标:
    - 磁芯总尺寸:Σl/A = 2.39 mm⁻¹, le = 29.6 mm, Ae = 12.4 mm², Amin = 12.2 mm², Ve = 367 mm³
    - 线圈基座材料:耐高温树脂(如GFR聚对苯二甲酸乙二醇酯),符合UL 94 V-0标准,最高操作温度可达155°C
    - 其他特性:线圈基座设计允许不同的焊接温度要求,包括SMT和J腿端子的焊接工艺
    - 电气特性:不同材料的AL值范围(见下表)
    | 材料 | AL值范围 | 订购代码 |
    |
    | N27 | 800±20% | B66305G0000X127 |
    | N30 | 1000±20% | B66305G0000X130 |
    | N87 | 850±20% | B66305G0000X187 |

    3. 产品特点和优势


    本产品的主要特点是其高磁导率、紧凑的尺寸设计和良好的机械强度。这些特性使其成为适用于高频和高密度电路的理想选择。铁氧体磁芯具有出色的温度稳定性,在各种工作条件下均能保持稳定性能。此外,其高磁导率有助于提高变压器效率,减少能量损耗。

    4. 应用案例和使用建议


    铁氧体磁芯及其附件可用于多种电路设计,包括电源滤波器、通信模块以及信号处理电路。具体应用案例包括智能手机充电器、电脑适配器以及网络通信设备。为了获得最佳效果,建议根据具体应用场景选择合适的磁芯材料和线圈基座设计。在安装过程中,注意避免机械应力对磁芯造成损伤,以确保其长期稳定运行。

    5. 兼容性和支持


    EPCOS提供的铁氧体磁芯及其附件仅与EPCOS自家产品兼容,不保证与其他制造商的产品兼容。购买前请务必进行测试确认兼容性。厂商提供详细的技术文档和技术支持,以帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    常见问题包括磁芯安装过程中的机械损伤以及焊接工艺导致的电气问题。以下为部分解决方案:
    - 问题:线圈基座焊接后出现针脚排列不齐
    - 解决方法:调整焊接时间和温度,遵循加工说明中的建议。
    - 问题:磁芯因机械应力损坏
    - 解决方法:在安装过程中避免过度的机械冲击,选择合适的固定方式。

    7. 总结和推荐


    总体来看,EPCOS的铁氧体磁芯及其附件在设计和制造上都表现出色,尤其适合需要高精度和可靠性的应用场合。鉴于其优良的性能和广泛的应用范围,我们强烈推荐此产品给需要高性能铁氧体磁芯的用户。无论是研发阶段还是批量生产,都能满足不同需求,为工程师们提供更多设计灵活性。

B66305G0130X187参数

参数
磁体体积 367mm3
磁芯材料 E
电感系数(AI) 112nH
有效面积(Ae) 12.4mm2
初始磁导率 2200µi
容差 -
磁路长度 29.6mm
磁心因数(ΣI/A) 2.39mm-1
磁路截面积 12.2mm2
直径 -
有效磁导率 215μe
长*宽*高 12.6mm*3.7mm*6.5mm
零件状态 在售
包装方式 盒装
