TFM322512ALMA3R3MTAA

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.5A 2.3A 3.3μH 113mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 12M-TFM322512ALMA3R3MTAA
供应商: 云汉优选
标准整包数: 2000

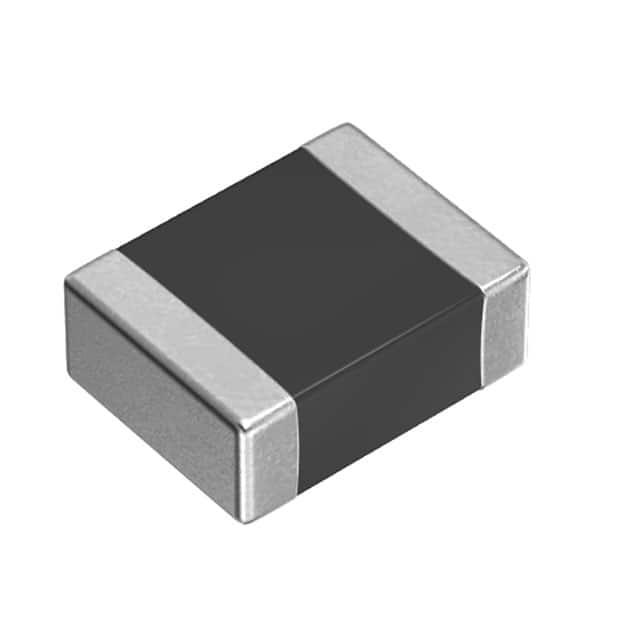

TDK 贴片电感 TFM322512ALMA3R3MTAA

TFM322512ALMA3R3MTAA概述


    产品简介


    本手册介绍了用于汽车电源电路的薄金属磁性材料电感器——TFM322512ALMA系列。这些电感器是专门为适应高饱和磁通密度的应用设计的,能够在大电流条件下提供稳定的电感值。主要功能是通过优化设计以满足功率电路中的DC偏置需求。此外,该系列产品不仅具备出色的安装稳定性,还可以适用于通用的贴片工艺。广泛应用于高级驾驶辅助系统(ADAS)ECU、车载摄像头(视场相机、传感相机)、雷达、仪表盘集群、车载通信模块等汽车电子产品以及其他电源电路中。

    技术参数


    | 特性 | 规格 |

    | 电感值(μH) | 0.47、0.68、1.0、1.5、2.2、3.3、4.7、6.8、10 |
    | 电感容差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 最大值21 mΩ,典型值16 mΩ |
    | 额定电流(Isat)| 6.9 A(最小值),7.6 A(最大值) |
    | 温度范围 | 工作温度:-55℃到+150℃ |
    | 存储温度范围 | -55℃到+150℃ |
    | 单个重量 | 0.052 g |

    产品特点和优势


    - 高性能金属磁性材料:采用具有高饱和磁通密度的金属磁性材料,提供卓越的直流偏置特性。
    - 稳定的安装特性:产品形状和引脚结构与一般贴片元件相同,确保了出色的安装稳定性。
    - 低漏磁通:采用闭合磁路结构,极大地减少了漏磁通现象。
    - 合规认证:符合AEC-Q200标准,确保其适用于汽车应用环境。
    - 广泛的适用范围:适用于各种复杂的汽车电子应用,如ADAS、车载通讯、雷达等。

    应用案例和使用建议


    - ADAS ECU:针对自动驾驶辅助系统的电源管理,这种电感器能够提供可靠的电磁兼容性。
    - 车载摄像头:在复杂的光环境中稳定工作,为车辆提供了良好的视野监控能力。
    - 雷达系统:确保在高频率环境下保持稳定的电感值,保障测距精度。

    使用建议:确保预热温度设置合理,避免芯片温度与焊接温度之间的温差超过150℃。此外,在安装后及时校正焊接,避免产生过热导致的电感器损坏。

    兼容性和支持


    TFM322512ALMA系列电感器具有良好的兼容性,可与多种类型的贴片工艺相匹配。制造商提供详细的技术文档和支持服务,包括技术咨询和售后维护等,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    - 问:如何确定电感器的最大额定电流?
    答:需关注两个关键指标,即基于电感变化率的Isat值及基于自加热引起的温度上升的Itmp值,取两者中较小者作为额定电流。

    - 问:如何确保正确的存储条件?
    答:请将产品存放在温度介于5至40°C之间,相对湿度不超过75%的环境中。同时,产品的存储期限不应超过6个月。

    总结和推荐


    综上所述,TFM322512ALMA系列电感器凭借其优异的性能和稳定的可靠性,在汽车电子领域内展现出强大的市场竞争力。其独特的设计和优良特性使其成为众多汽车电子产品的理想选择。我们强烈推荐这款产品,特别是在需要高性能和高可靠性的应用场合。

TFM322512ALMA3R3MTAA参数

参数
电感值 3.3μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 113mΩ
额定电流 2.3A
Q值 -
测试频率 1MHz
长*宽*高 3.2mm*2.5mm*1.2mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TFM322512ALMA3R3MTAA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TFM322512ALMA3R3MTAA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK TFM322512ALMA3R3MTAA TFM322512ALMA3R3MTAA数据手册

TFM322512ALMA3R3MTAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
