首页  >  产品百科  >  B65671T0630A048

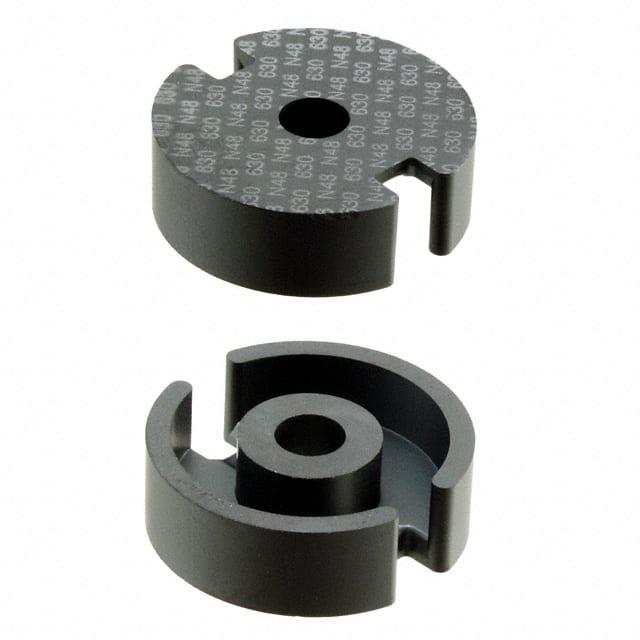

B65671T0630A048

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 76.5mm2 3.46cm3 37.2mm 630nH 201μe 93mm2 N48 0.4mm-1 8.15mm(高度)
供应商型号: 495-5164-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B65671T0630A048

B65671T0630A048概述

    文章标题:EPCOS Ferrite Core Systems P26×16技术手册解析

    1. 产品简介


    EPCOS公司推出的P26×16系列磁芯及其附件旨在满足广泛的工业应用需求。这些磁芯及配套组件包括标准的方形磁芯(B65671)、线圈架(B65672)、终端载体和轭铁(B65675)等,均符合IEC 62317-2国际标准。该系列产品被广泛应用于高频电感器、电源滤波器、电抗器和其他电力电子系统,具有高精度、高性能和可靠性等特点。

    2. 技术参数


    以下是P26×16系列磁芯的关键技术规格:
    - 磁路长度(Σl/A):约0.37至1.52 mm⁻¹
    - 有效横截面积(Ae):76.5 mm² 至 108 mm²
    - 最小横截面积(Amin):3460 mm³ 至 4320 mm³
    - 重量:约21.23克(每套)
    - 材料类别:NiZn铁氧体
    - 气隙设置:有中心孔和无中心孔版本
    - 工作温度范围:最大操作温度155°C
    - 电感值(AL):可选值范围100 nH 至 1000 nH,具体型号详见下表
    | 版本号 | AL值(nH) | 基础材质 | 阻抗值(μe) |
    ||
    | K1 | 100 ±3% | M33 | 0.90 |
    | M33 | 100 ±3% | N48 | 1.52 |
    | N48 | 160 ±3% | M33 | 0.78 |

    3. 产品特点和优势


    P26×16磁芯系列具备以下优势:
    - 材料稳定性:采用先进的NiZn铁氧体配方,确保高频下的低损耗和优异的热稳定性。
    - 定制化选项:提供多种AL值选择,适合不同电路设计的需求。
    - 结构坚固:陶瓷材质外壳配合金属弹簧轭铁,适合严苛的工作环境。
    - 高效集成:磁芯配件齐全且易于组装,显著提升生产效率。

    4. 应用案例和使用建议


    典型应用:
    - 开关电源:用于EMI滤波器中的电感设计。
    - 无线充电:作为谐振回路中的关键组件。
    - 光伏逆变器:为直流电抗器提供解决方案。
    使用建议:
    - 确保装配时螺丝紧固到位以减少磁芯位移引起的损耗增加。
    - 调整线圈绕制张力避免损坏线圈架。
    - 在高频率下使用时注意散热设计,防止温升过高导致性能下降。

    5. 兼容性和支持


    P26×16磁芯仅推荐与EPCOS官方提供的配件一同使用,不同制造商的产品可能存在兼容性问题。此外,EPCOS为客户提供详尽的技术支持文档和技术热线服务,涵盖产品设计咨询、故障排查及售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 磁芯出现裂缝 | 避免快速冷却和过大的机械应力 |
    | 焊接不良 | 按照手册要求调整焊接时间和温度 |
    | 系统发热严重 | 增加散热片或改进通风设计 |

    7. 总结和推荐


    综上所述,EPCOS P26×16磁芯凭借卓越的设计、稳定性和广泛的适用性,在电力电子行业具备显著的竞争优势。对于需要高性能电感器或滤波器的设计工程师而言,该系列产品是理想的首选方案。因此,我们强烈推荐在相关项目中优先选用此产品。
    如有进一步疑问,请联系EPCOS技术支持团队获取帮助。
    注:本文内容基于最新版本手册整理,如需了解最新产品信息请访问EPCOS官方网站。

B65671T0630A048参数

参数
初始磁导率 -
磁路截面积 76.5mm2
磁芯材料 N48
磁路长度 37.2mm
有效面积(Ae) 93mm2
电感系数(AI) 630nH
容差 ±3%
有效磁导率 201μe
磁体体积 3.46cm3
磁心因数(ΣI/A) 0.4mm-1
直径 -
长*宽*高 8.15mm(高度)
零件状态 在售
包装方式 盒装

B65671T0630A048厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65671T0630A048数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65671T0630A048 B65671T0630A048数据手册

B65671T0630A048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6876 ¥ 88.409
10+ $ 6.2618 ¥ 56.5961
25+ $ 5.2412 ¥ 47.3712
50+ $ 4.8385 ¥ 43.7316
库存: 824
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.4
