B65714J1000T001

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述:
供应商型号: 871-B65714J1000T001
供应商: Mouser
标准整包数: 1

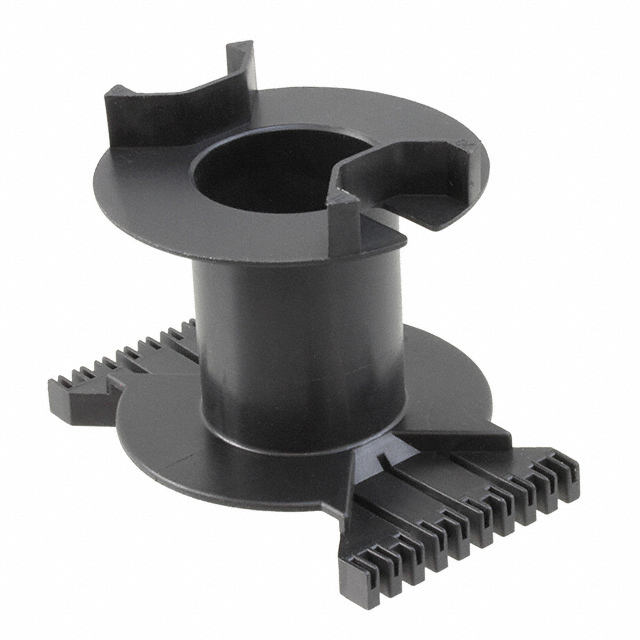

TDK 磁性器件套件/配件 B65714J1000T001

B65714J1000T001概述


    产品简介


    本篇技术手册介绍的是TDK Electronics AG的PM 87/70系列磁芯及其配件。PM 87/70系列属于铁氧体磁芯,主要用于功率变压器和储能电感的应用中,适用于输出功率大于1kW(20kHz)的场合。该系列产品提供成套配置,广泛应用于各类需要高能量密度和高效能转换的电力系统中。

    技术参数


    - 材料特性:
    - 电感量(AL值):27N27材料,未缺口时约400nH ± 3%,5000nH ±15%
    - 有效磁导率(μe):N27材料下约为13000nH(+30/-20%),N87材料下约为14000nH(+30/-20%)

    - 机械特性:
    - 外形尺寸:l = 146mm,Ae = 910mm²,Amin = 700mm²,Ve = 133000mm³
    - 约重:770g/套
    - 针脚配置:可选带针或不带针版本
    - 电气特性:
    - 最大工作温度:155°C
    - 频率范围:最大工作频率为25kHz(150mT)或100kHz(100mT)

    产品特点和优势


    PM 87/70系列磁芯的主要优势在于其高能量密度和宽频率范围内的稳定性。通过提供不同材料(如N27和N87)的不同AL值,可以灵活满足不同的应用需求。这些磁芯在高功率、高效率的应用中表现优异,特别是在需要精确控制磁场强度的场合。

    应用案例和使用建议


    应用案例
    PM 87/70系列磁芯广泛应用于大型工业电力系统,例如太阳能逆变器、风力发电系统、UPS不间断电源系统以及电动汽车的充电站。这些应用都需要磁芯具有稳定的磁导率和良好的热稳定性。
    使用建议
    - 在焊接过程中,确保焊接温度不超过300°C以避免针脚变形。
    - 确保钻孔尺寸与所提供的标准尺寸一致,以避免安装过程中出现问题。
    - 选择适当的磁芯材料和AL值,以适应不同的功率和频率要求。

    兼容性和支持


    PM 87/70系列磁芯仅与TDK Electronics AG提供的其他配件兼容。任何与第三方配件的组合都需要进行额外测试,以确保兼容性。TDK Electronics AG提供详细的加工说明和技术支持,确保客户能够正确使用这些磁芯。

    常见问题与解决方案


    - 问题:焊接过程中针脚出现变形
    - 解决办法:严格控制焊接温度,不超过300°C。

    - 问题:安装时无法将磁芯装入PCB
    - 解决办法:确保PCB上的孔径适当增大,以适应制造公差。

    总结和推荐


    PM 87/70系列磁芯以其卓越的能量密度和宽泛的工作频率范围,在高功率和高频应用中表现出色。尽管这些磁芯专为特定应用设计,但在严格的工程环境中,它们的表现仍然值得信赖。建议在涉及高精度、高稳定性的电力系统应用中使用这些磁芯。
    总之,PM 87/70系列磁芯是一款功能强大且可靠的电子元件,特别适合于需要高效能和高可靠性的电力转换系统。

B65714J1000T001参数

参数
安装方式 垂直安装
零件状态 在售
包装方式 盒装

B65714J1000T001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65714J1000T001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65714J1000T001 B65714J1000T001数据手册

B65714J1000T001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7175 ¥ 82.1129
8+ $ 7.458 ¥ 63.0201
24+ $ 5.6808 ¥ 48.0028
56+ $ 5.4324 ¥ 45.9038
104+ $ 5.1192 ¥ 43.2572
504+ $ 4.83 ¥ 40.8135
1000+ $ 4.767 ¥ 40.2811
库存: 157
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.11
