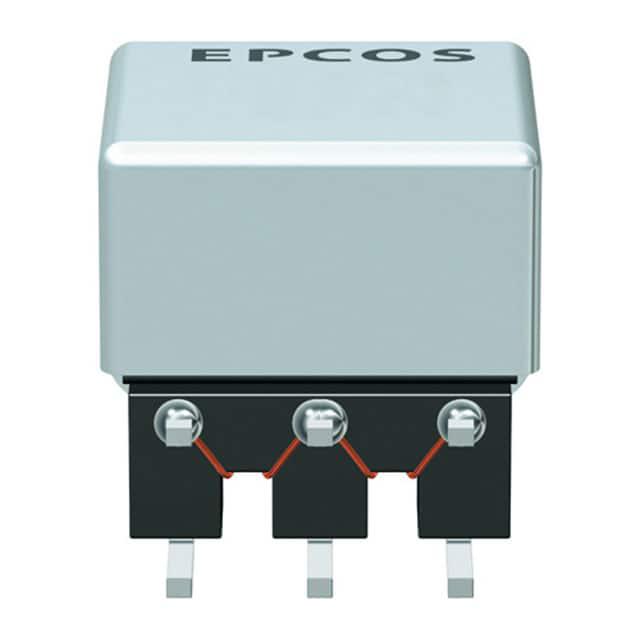

B78416A2386A003

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1:1:9 230μH 贴片安装 6.6mm*6.6mm*7.1mm
供应商型号: 871-B78416A2386A003
供应商: Mouser
标准整包数: 1
TDK 脉冲变压器 B78416A2386A003

B78416A2386A003概述

    # 技术手册:SMT Transformer for Ultrasonic Sensors B78416A2386A003

    1. 产品简介


    SMT Transformer for Ultrasonic Sensors 是一款专为超声波传感器设计的表面贴装变压器(SMT)。它属于 EP 6 系列,具有多种高性能特性,广泛应用于汽车、工业和机器人领域。这款产品通过符合JEDEC标准的回流焊接测试,能够在高温环境下保持稳定性能,且环保材料使其RoHS兼容。
    主要功能
    - 超声波传感信号的高效传输
    - 驱动超声波传感器执行核心任务
    - 支持高频率下的电能和信号传递
    应用领域
    - 汽车领域的停车辅助系统
    - 工业领域的距离测量设备
    - 机器人领域的人工智能感知组件

    2. 技术参数


    以下是产品的详细技术规格和性能参数:
    | 参数名称 | 值 |

    | 主电感值 \(L\) | 0.23 mH (±8%) |
    | 工作频率 \(f\) | 300 kHz |
    | 匝数比 | 1:1:9 |
    | 最大测试电压 \(V{\text{test}}\) | 200 V AC |
    | 温度范围 | \(-40°C \sim +85°C\) |
    | 标准封装尺寸 | 24 mm 吹塑带,直径 380 mm,30.4 mm 宽 |
    | 订购代码 | B78416A2386A003 |

    3. 产品特点和优势


    独特功能
    - 耐高温性:通过JEDEC J-STD-020D标准测试,最高承受+245°C高温达10秒。
    - RoHS兼容:采用无毒无害材料,符合环保要求。
    - 抗机械冲击:核心材料对物理损坏较为敏感,但整体设计考虑了耐用性。
    - 易用性:设计灵活,支持自动化生产和兼容各种现代电子组装工艺。
    市场竞争力
    - 高精度传输:在高频信号下提供稳定高效的转换能力。
    - 可靠性高:长期运行中保持良好的电学性能。
    - 工业级标准:满足多种严苛应用场景需求,如车载与工业环境。

    4. 应用案例和使用建议


    典型应用场景
    - 汽车领域:超声波停车辅助系统需要高度精准的信号处理能力,此款变压器能够可靠地支持这一需求。
    - 工业领域:作为工业距离测量的核心部件,能够精确检测物体位置,提高生产效率。
    - 机器人领域:在复杂环境中提供多角度、多方向的超声波传感。
    使用建议
    1. 安装布局:建议将 Pin 6 连接到 GND,以减少干扰并提升信号质量。
    2. 温度控制:工作温度范围为 \(-40°C \sim +85°C\),确保设备处于合理的工作温度区间。
    3. 清洁注意事项:避免使用可能损害线圈绝缘层的清洗剂;若需清洗,务必先进行兼容性测试。

    5. 兼容性和支持


    兼容性
    - 本产品可与大多数标准SMT生产线兼容,支持高密度装配。
    - 推荐与高频信号处理器和滤波模块配套使用。
    支持信息
    - TDK 提供详细的用户手册和技术支持服务。
    - 客户可联系销售部门获取进一步的技术指导和售后服务。

    6. 常见问题与解决方案


    问题1:焊接后发现信号失真严重。
    解决方案:检查焊接温度是否符合JEDEC标准(+245°C,10秒)。必要时重新焊接或调整焊接工艺。
    问题2:长时间运行后设备失效。
    解决方案:确认设备运行环境是否超出额定温度范围,确保良好散热。
    问题3:外观损坏但内部功能正常。
    解决方案:建议增加外部防护层或减小冲击力影响。

    7. 总结和推荐


    综合评估
    SMT Transformer for Ultrasonic Sensors B78416A2386A003 在信号传输效率、抗环境干扰能力和适用范围上表现出色。其高精度、环保设计和可靠性能使其成为高端超声波传感应用的理想选择。
    推荐结论
    对于需要高性能、稳定性和环保特性的应用场景,强烈推荐使用该产品。尤其在汽车和工业领域,其出色的耐久性和兼容性将极大提升系统的整体表现。

B78416A2386A003参数

参数
电感值 230μH
变压器类型 -
匝数比 1:1:9
ET(伏特-时间) -
长*宽*高 6.6mm*6.6mm*7.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
