ZCAT1730-0730A-BK

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 夹扣式磁环 ZCAT系列 7mm孔径
供应商型号: 31M-ZCAT1730-0730A-BK
供应商: 云汉优选
标准整包数: 1

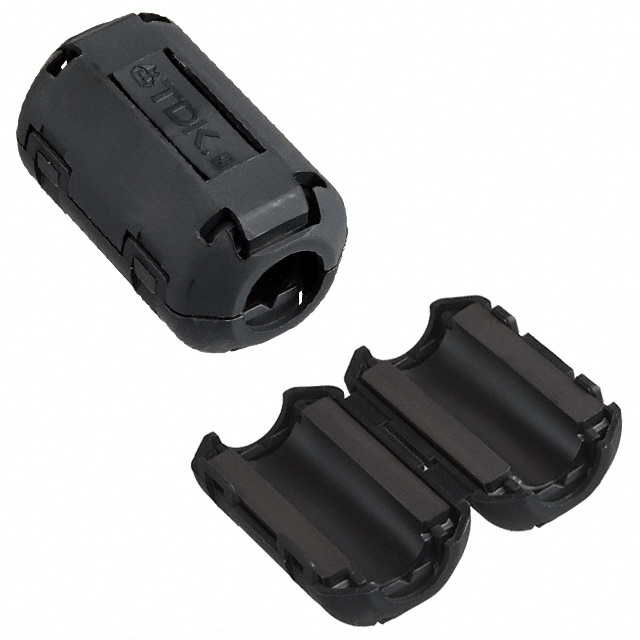

TDK 磁芯 ZCAT1730-0730A-BK

ZCAT1730-0730A-BK概述

    # ZCAT 系列电缆夹钳滤波器技术手册

    产品简介


    ZCAT 系列电缆夹钳滤波器是 EMC 组件的一种创新设计,专为在电力和接口电缆中减少高频噪声而开发。这种滤波器采用 TDK 独特的结构设计,将磁芯集成于塑料外壳内,可以方便地直接安装在未切断的电缆上。ZCAT 系列滤波器适用于多种尺寸的电缆,广泛应用于电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等电子设备。
    主要功能
    - 高频噪声吸收:通过磁芯的高频率吸收特性有效减少噪声。
    - 共模噪声控制:无需影响信号质量即可实施有效的噪声抑制措施。
    - 易于安装:无需剪断电缆即可安装,适配各种接口和电源电缆。
    应用领域
    ZCAT 系列滤波器广泛应用于消费电子产品(如个人电脑、家用电器)、商业设备(如办公设备、测量仪器)及工业设备(如机器人、通信设备)。

    技术参数


    以下是 ZCAT 系列电缆夹钳滤波器的技术规格和性能参数:
    | 型号 | 阻抗 (Ω) [10-100MHz] | 阻抗 (Ω) [100-500MHz] | 工作温度范围 (°C) | 单个重量 (g) | 适用电缆直径 (mm) |
    |
    | ZCAT1518-0730(-BK) | 25 | 50 | -40 至 85 | 6 | 7 |
    | ZCAT2017-0930(-BK) | 20 | 50 | -40 至 85 | 11 | 9 |
    | ZCAT2032-0930(-BK) | 50 | 100 | -40 至 85 | 21 | 9 |
    | ZCAT2132-1130(-BK) | 40 | 80 | -40 至 85 | 22 | 11 |
    | ZCAT3035-1330(-BK) | 80 | 150 | -40 至 85 | 62 | 13 |
    其他型号的具体参数详见产品规格表。

    产品特点和优势


    特点
    1. 易用性:无需剪断电缆即可安装,适合快速批量生产。
    2. 高性能:采用高性能磁芯,提供卓越的高频噪声吸收能力。
    3. 多样化设计:系列产品覆盖不同电缆直径,适应多种应用场景。
    优势
    - 通用性强:广泛适用于多种电子设备和系统。
    - 可靠性高:在宽广的工作温度范围内仍能保持稳定性能。
    - 节省空间:一体化设计显著减少了安装复杂度和占用空间。

    应用案例和使用建议


    应用案例
    - 电脑与显示器:ZCAT 系列滤波器可有效减少连接电缆上的电磁干扰,提高系统稳定性。
    - 音频设备:对音频信号进行保护,确保音质不受噪声影响。
    - 工业设备:如机器人和测控设备中用于防止噪声干扰。
    使用建议
    - 正确选择型号:根据电缆直径和具体应用需求选择合适的型号。
    - 安装注意事项:确保电缆直径不超过产品设计的最大值以避免磁芯损坏。
    - 定期检查:对于长期使用的系统,建议定期检查滤波器状态,确保最佳性能。

    兼容性和支持


    ZCAT 系列滤波器与其他标准电子元器件具有良好的兼容性,支持广泛的应用场景。TDK 提供全面的技术支持和售后服务,确保用户在使用过程中的问题得到及时解决。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后效果不明显 | 检查电缆直径是否超过额定值 |
    | 滤波器外观出现裂痕 | 确保安装时避免过度施力 |
    | 性能下降 | 更换老化的滤波器 |

    总结和推荐


    ZCAT 系列电缆夹钳滤波器以其卓越的性能和易用性在市场上占据重要地位。其高效减噪能力和广泛的适用范围使其成为各类电子设备的理想选择。无论是普通消费者还是专业工程师,都能从中受益。
    推荐结论:强烈推荐 ZCAT 系列滤波器用于需要有效抑制高频噪声的场合。其出色的性价比和可靠的性能使其成为行业首选。

ZCAT1730-0730A-BK参数

参数
磁心因数(ΣI/A) -
容差 -
直径 -
磁路长度 -
磁路截面积 -
有效磁导率 -
磁体体积 -
磁芯材料 30
有效面积(Ae) -
电感系数(AI) -
初始磁导率 -
长*宽*高 30mm*15mm*16.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

ZCAT1730-0730A-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT1730-0730A-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT1730-0730A-BK ZCAT1730-0730A-BK数据手册

ZCAT1730-0730A-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.573
10+ ¥ 3.1569
30+ ¥ 2.8464
84+ ¥ 2.5371
420+ ¥ 2.3927
840+ ¥ 2.28
库存: 3093
起订量: 1 增量: 84
交货地:
最小起订量为:1
合计: ¥ 3.57
