B65811J0000R087

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 55mm2 2.43cm3 38mm 2200µi 3.3μH 1560μe 64mm2 RM 0.59mm-1 23.2mm*11mm*8.25mm
供应商型号: UA-B65811J0000R087
供应商: 海外现货
标准整包数: 1

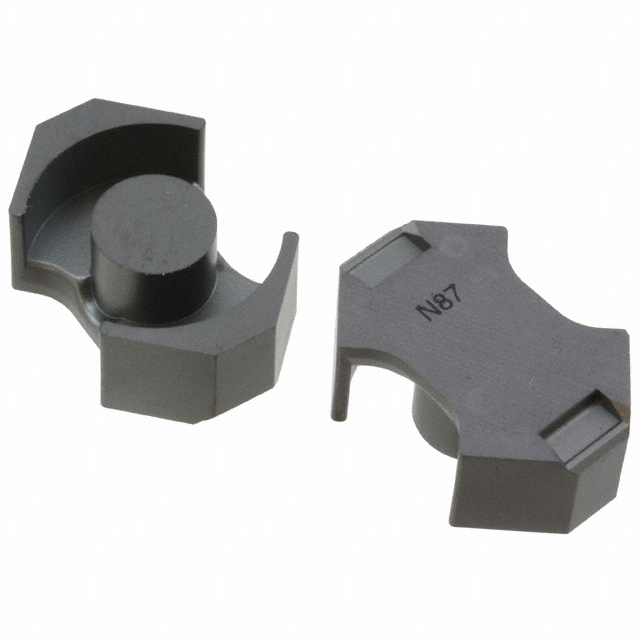

TDK 磁芯 B65811J0000R087

B65811J0000R087概述


    产品简介


    本数据手册介绍的是EPCOS AG生产的RM 8和RM 8低轮廓(LP)系列的铁氧体磁芯及配件。这些磁芯和配件主要用于变压器和其他电感组件的制造。RM 8系列包括标准的B65811和B65812型号,而RM 8低轮廓系列则包括B65811P和B65812型号。该系列产品适用于开关电源(SMPS)、线隔离变压器和高效率功率应用等场合。

    技术参数


    - 型号:B65811、B65812、B65811P、B65812
    - 尺寸:不同型号有不同的几何尺寸和重量,详见数据表。
    - 磁特性:
    - 未间隙磁导率:最高可达12,500 nH,具体数值取决于材料类型。
    - 间隙磁导率:例如,N48材料型号的AL值范围为250到630 nH。
    - 最大直流磁场强度(HDC):根据不同的材料型号和配置有所不同。
    - 最大交流频率(fmax):最高可达100 kHz,某些型号可高达500 kHz。
    - 温度系数:温度变化对磁特性的影响需考虑,特别是在高温条件下。
    - 机械特性:如需要承受特定的机械应力和振动,这些特性对设计和安装过程具有重要意义。

    产品特点和优势


    - 高效能:铁氧体材料的高磁导率和较低的损耗使得产品在高频和高饱和电流应用中表现出色。
    - 紧凑设计:低轮廓(LP)版本特别适合空间受限的应用,如便携式设备和小型电路板。
    - 多种材料选择:提供N41、N48、N49等多种材料型号,可根据应用需求选择最适合的产品。
    - 良好的焊接耐热性:符合IEC 60068-2-20标准,确保在焊接过程中保持良好的电气连接性。
    - 可靠的配件系统:配套的绝缘垫片和卡箍确保装配过程中可靠性和安全性。

    应用案例和使用建议


    - 开关电源(SMPS):RM 8系列适合用于制造高效的开关电源,其低轮廓版本特别适合空间有限的设计。
    - 变压器应用:低轮廓版本的磁芯可以用于制造紧凑型变压器,适用于电力供应和转换系统。
    - 高效率应用:适用于需要高性能磁芯的应用,例如无线电通信设备、电磁干扰滤波器等。
    使用建议:
    - 在进行装配时,确保遵守所有机械和电气要求,以避免损坏。
    - 对于需要较高频率应用的情况,建议选择具有更高频率特性的型号。
    - 使用前检查所有配件是否正确安装,确保整体电气性能。

    兼容性和支持


    - 兼容性:该产品仅与EPCOS的其他铁氧体核心和配件兼容。若与其他制造商的产品搭配使用,必须先进行测试,且风险自负。
    - 技术支持:请联系EPCOS销售部门获取更多关于替代品选择的信息和支持。EPCOS提供了全球销售网络的支持,可以通过官网查询相关信息。

    常见问题与解决方案


    1. Q:产品是否支持更换或升级?
    - A:某些型号已经停产,但仍可订购至指定日期。建议联系当地销售办事处了解具体方案。
    2. Q:如何避免焊接过程中的不良影响?
    - A:遵循处理指南中的焊接步骤,以防止过长的焊接时间和高温,确保焊接质量。
    3. Q:如何选择正确的型号?
    - A:根据具体应用需求选择合适的材料型号和配置。对于高饱和电流应用,建议选择AL值较高的型号。

    总结和推荐


    综上所述,EPCOS AG的RM 8系列和低轮廓版本铁氧体磁芯及配件是一款性能优异、适用范围广泛的产品。它们适用于多种电力电子应用,尤其在需要高效能和紧凑设计的场合表现卓越。对于需要高可靠性和稳定性设计的应用,推荐使用EPCOS的系列产品。然而,在与其他制造商的产品配合使用时,务必注意兼容性和风险。建议用户详细阅读产品手册并咨询技术支持团队以确保最佳性能。

B65811J0000R087参数

参数
容差 -20%,30%
磁心因数(ΣI/A) 0.59mm-1
电感系数(AI) 3.3μH
磁芯材料 RM
初始磁导率 2200µi
磁体体积 2.43cm3
磁路截面积 55mm2
有效磁导率 1560μe
有效面积(Ae) 64mm2
直径 -
磁路长度 38mm
长*宽*高 23.2mm*11mm*8.25mm
零件状态 在售
包装方式 盒装

B65811J0000R087厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65811J0000R087数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65811J0000R087 B65811J0000R087数据手册

B65811J0000R087封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8 ¥ 16.2907
87+ $ 1.775 ¥ 16.0645
252+ $ 1.725 ¥ 15.6119
629+ $ 1.625 ¥ 14.7069
2000+ $ 1.235 ¥ 11.1772
10000+ $ 1.04 ¥ 9.4124
库存: 82
起订量: 65 增量: 200
交货地:
最小起订量为:1
合计: ¥ 16.29
