B82442A1392K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 32MHz 1.05A 10@7.96MHz 3.9μH 72mΩ ±10% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号: 871-B82442A1392K000
供应商: Mouser
标准整包数: 1

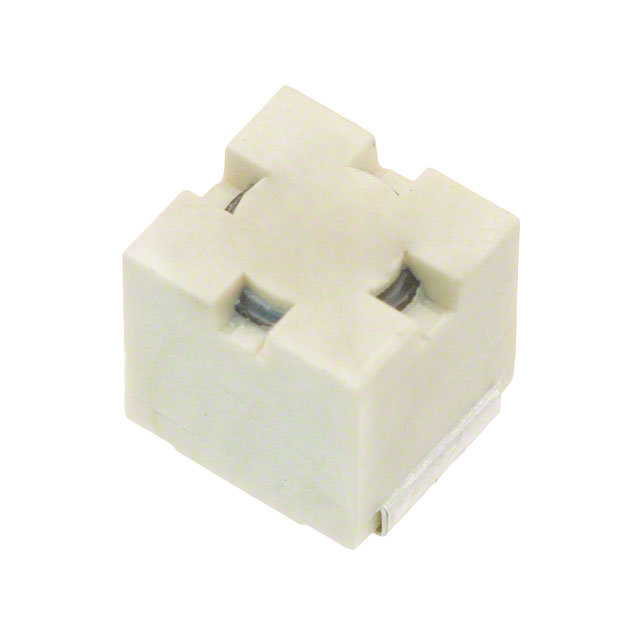

TDK 贴片电感 B82442A1392K000

B82442A1392K000概述

    电子元器件产品技术手册

    产品简介


    产品类型: SMT电感器
    主要功能: 过滤电源电压、耦合、解耦、DC/DC转换
    应用领域: 汽车电子、电信(例如12-和16-kHz计数脉冲的阻塞滤波器)、消费电子、工业电子

    技术参数


    - 尺寸规格: 2220(EIA)或5650(IEC)
    - 额定电感范围: 1 ... 10000 μH
    - 额定电流范围: 25 ... 1800 mA
    - 结构特点:
    - 竖立式磁芯鼓
    - 激光焊接绕组
    - 阻燃模塑
    - 温度范围: 最高可达+150°C
    - 最高电流承载能力: 1.8 A
    - 合格认证: AEC-Q200
    - 材料兼容性: 符合无铅回流焊标准,RoHS兼容
    - 端子材料: 基体材料CuSn6,镀层材料Cu、Ag、Sn(无铅)
    - 标记: 制造商标识、电感值(nH)、容差编码、生产日期(YWWD)

    产品特点和优势


    - 广泛的应用范围: 适用于多种领域,如汽车、电信、消费和工业电子。
    - 优良的耐温性能: 可在高达+150°C的环境中稳定运行。
    - 高可靠性: 通过AEC-Q200认证,符合严格的行业标准。
    - 高效电流处理: 能够处理最高1.8 A的直流电流。
    - 无铅和环保设计: 符合RoHS标准,适合绿色制造。

    应用案例和使用建议


    应用案例:
    - 在汽车电子中用于电源电压过滤和耦合。
    - 在电信设备中作为计数脉冲的阻塞滤波器。
    使用建议:
    - 确保电路设计符合电感器的工作温度和电流要求。
    - 使用无铅焊接工艺时,注意检查焊接温度和时间以避免损坏。
    - 在进行清洗时,选用不会对电感器绝缘层产生负面影响的清洗剂。

    兼容性和支持


    - 兼容性: 与多种无铅焊接和清洗工艺兼容。
    - 技术支持: 提供样本套件,订购代码为B82442X001。

    常见问题与解决方案


    - 问题1:电感器在焊接过程中出现异常。
    - 解决方案:确认焊接温度和时间是否符合电感器的要求,并且使用无铅焊接工艺。
    - 问题2:电感器在高频率下性能不稳定。
    - 解决方案:查阅详细的技术数据表,确保电感器的工作频率在其额定范围内。
    - 问题3:电感器在清洗过程中损坏。
    - 解决方案:选择适当的清洗剂,并注意清洗过程可能带来的机械应力。

    总结和推荐


    综合评估:
    - 优点: 广泛的应用领域、优良的耐温性能、高可靠性、高效的电流处理能力和环保设计。
    - 缺点: 较高的成本可能限制了一些预算敏感的应用。
    推荐使用:
    - 推荐在需要高可靠性和宽工作温度范围的应用中使用本产品,尤其是在汽车电子和工业电子领域。对于电信和其他对电感器有较高要求的应用,本产品同样是一个值得考虑的选择。

B82442A1392K000参数

参数
自谐振频率(SRF) 32MHz
容差 ±10%
直流电阻(DCR) 72mΩ
额定电流 1.05A
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 3.9μH
饱和电流(LSAT) -
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82442A1392K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442A1392K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442A1392K000 B82442A1392K000数据手册

B82442A1392K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.6059 ¥ 5.1197
3000+ $ 0.5891 ¥ 4.9775
9000+ $ 0.5681 ¥ 4.8
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 0
