B82475A1473K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.35A 1.28A 47μH 170mΩ ±10% 标准安装,贴片安装 10.4mm*9.4mm*5.8mm
供应商型号: Q-BN-B82475A1473K000
供应商: 期货订购
标准整包数: 500

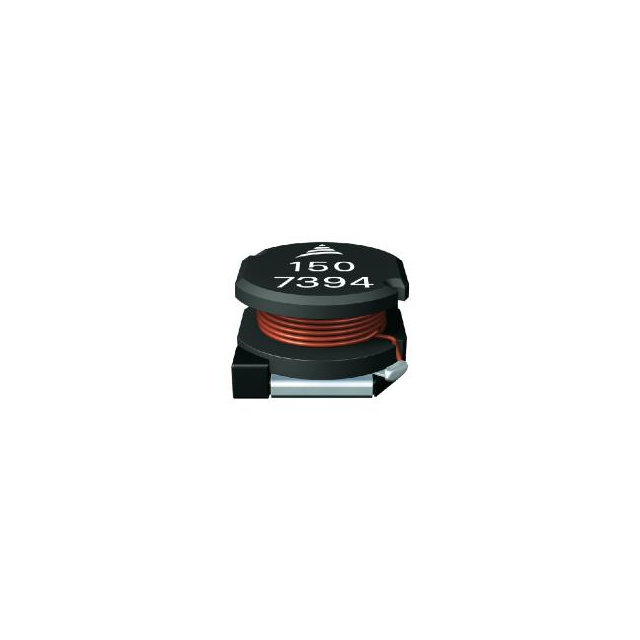

TDK 贴片电感 B82475A1473K000

B82475A1473K000概述


    产品简介


    EPCOS AG的SMT功率电感器B82475A1
    EPCOS AG是一家TDK集团的公司,专注于提供高质量的电子元件。本次介绍的产品是B82475A1系列SMT(表面贴装技术)功率电感器。该电感器具有紧凑的设计,尺寸为10.4 mm x 10.0 mm x 5.8 mm,适用于多种电子设备中的电压滤波、耦合和解耦应用。本产品广泛应用于汽车电子、工业电子和消费电子等领域,能够满足严格的性能要求。

    技术参数


    以下是EPCOS AG的B82475A1系列SMT功率电感器的主要技术规格:
    - 尺寸: 10.4 mm x 10.0 mm x 5.8 mm
    - 额定电感: 10 μH 至 680 μH
    - 额定电流: 0.28 A 至 2.6 A
    - 温度范围: -55°C 至 +150°C
    - 直流电阻: 极低
    - 引脚材料: 镀铜锡合金
    - 焊接: 符合JEDEC J-STD 020D标准,可承受回流焊
    - 环保: RoHS兼容

    产品特点和优势


    - 高耐温性: 能够承受高达+150°C的工作温度,确保在极端环境下的稳定性。
    - 高额定电流: 最大电流处理能力可达2.6 A,适合大功率应用。
    - 低DC电阻: 减少了电路中的损耗,提高了效率。
    - 适用于无铅回流焊: 符合行业标准,提高了制造灵活性。
    - 环保设计: RoHS兼容,符合国际环保标准。

    应用案例和使用建议


    应用案例:
    - 电源滤波: 在电源管理模块中使用,以减少噪声和提高电源质量。
    - 耦合和解耦: 用于电路中的信号耦合和解耦,确保信号传输的稳定性和可靠性。
    - 汽车电子: 在汽车导航系统和安全系统中广泛应用,满足严苛的工作条件。
    - 工业控制: 在工业自动化控制系统中作为滤波和耦合元件。
    使用建议:
    - 安装时注意焊接条件: 确保焊接温度和时间符合制造商要求,避免对电感器造成损坏。
    - 散热管理: 在高温环境中使用时,应考虑良好的散热措施,以防止因过热导致的性能下降。
    - 防震措施: 虽然电感器耐冲击,但在极端环境下仍需采取适当防护措施。

    兼容性和支持


    - 兼容性: 与大多数主流SMT工艺兼容,适用于多种电子设备和系统。
    - 支持服务: EPCOS AG提供了详尽的技术文档和售后服务,以确保客户在使用过程中获得必要的支持。

    常见问题与解决方案


    问题1: 在回流焊过程中出现引脚氧化。
    解决方案: 检查焊接温度和时间是否符合标准,选择合适的焊接剂和保护气体,避免氧化。
    问题2: 高频应用下电感值不稳定。
    解决方案: 使用高质量的焊接材料,保持电感器周围环境的清洁度,避免污染物影响电感值。
    问题3: 电感器在高电流下工作温度升高。
    解决方案: 加强散热措施,例如添加散热片或采用高效散热材料,保证电感器在安全温度范围内工作。

    总结和推荐


    综上所述,EPCOS AG的B82475A1系列SMT功率电感器是一款性能卓越、设计精良的电子元件。它具有高耐温性、高电流处理能力和低直流电阻的特点,在电源管理和信号传输方面表现出色。无论是在汽车电子、工业控制还是消费电子产品中,这款电感器都展现出其可靠性和高性能的优势。对于需要在恶劣环境中工作的应用,这款电感器尤为推荐。如果您正在寻找一款能够满足严格性能要求的电感器,B82475A1无疑是您的理想选择。

B82475A1473K000参数

参数
额定电流 1.28A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 1.35A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 170mΩ
长*宽*高 10.4mm*9.4mm*5.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82475A1473K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82475A1473K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82475A1473K000 B82475A1473K000数据手册

B82475A1473K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
