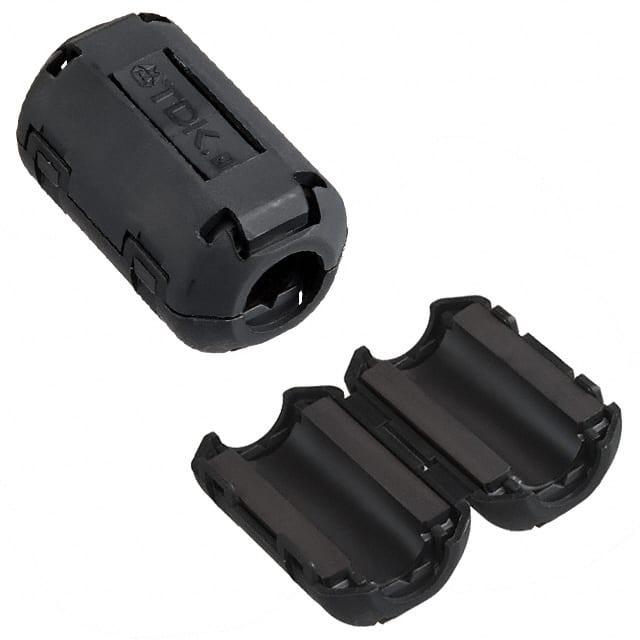

ZCAT2235-1030A-BK

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 夹扣式磁环 ZCAT系列 10mm孔径
供应商型号: ZCAT2235-1030A-BK
供应商: 国内现货
标准整包数: 2
TDK 磁芯 ZCAT2235-1030A-BK

ZCAT2235-1030A-BK概述

    深度解读TDK ZCAT系列夹式滤波器

    产品简介


    TDK的ZCAT系列夹式滤波器专为应对电缆相关的电磁兼容(EMC)问题而设计,适用于PC、数字电话、音频设备、视频游戏设备等多种消费类电子产品。这些滤波器采用独特的结构,将磁珠芯嵌入塑料外壳内,便于直接安装到接口电缆或电源线上,无需切断电缆,极大地提高了安装便捷性。
    产品具有卓越的高频噪声吸收能力,通过高频率吸收特性的磁珠芯,有效抑制共模噪声。其设计重点在于不影响信号质量的前提下,确保高效的噪声控制效果。此外,ZCAT系列产品根据电缆外径尺寸分为多个子系列,以适应不同规格电缆的需求。

    技术参数


    以下是部分关键的技术规格汇总:
    - 最小阻抗范围:10至1000 MHz范围内,阻抗值最低可达到20 Ω,部分型号高达150 Ω。
    - 工作温度范围:-40℃至+85℃。
    - 重量:根据型号不同,重量从6克到60克不等。
    - 安装方式:固定电缆型、底座固定型、扁平电缆型、双面胶固定型及带尼龙绑带固定型。
    - 典型内核材料:铁氧体磁珠。
    具体产品参数如表所示:
    | 型号 | 尺寸(mm) | 最小阻抗(Ω) [10-1000MHz] |
    |
    | ZCAT1518-0730 | 22±1 × 18±1 × 7±1 × 15±1 | 25 |
    | ZCAT2032-0930 | 36±1 × 32±1 × 9±1 × 19.5±1 | 50 |

    产品特点和优势


    ZCAT系列滤波器的最大优势在于其高度集成化设计,可以实现快速、便捷的安装过程。产品通过独特的塑料外壳与磁珠芯结合,提供稳定可靠的电磁干扰(EMI)解决方案。其卓越的高频吸收能力使其在共模噪声治理方面表现优异,同时对信号质量影响较小,特别适合需要保持信号纯净度的应用场景。
    此外,系列产品的模块化设计允许用户根据电缆直径选择合适的型号,覆盖从3 mm到67.5 mm的广泛需求。背景黄色标注的产品为不建议用于新设计的旧版本,表明厂商对产品更新换代的透明度。

    应用案例和使用建议


    ZCAT系列滤波器已被广泛应用于多种消费电子产品,包括但不限于个人电脑、音频设备、视频游戏机等。例如,在PC内部,这些滤波器常被用来保护敏感组件免受外部噪声干扰;而在音频设备中,它们则能帮助消除杂音,提升音质清晰度。
    为了充分发挥滤波器的功能,建议在安装前确认所选型号是否匹配实际电缆直径,并确保正确固定以避免脱落。对于特殊场景(如工业机器人或医疗设备),尽管ZCAT系列未直接针对这些高可靠性要求的设计开发,但通过增加外围电路保护,仍然可能满足部分需求。

    兼容性和支持


    ZCAT系列滤波器表现出良好的通用性,能够与多数标准规格的电缆配合使用。然而,若需将其集成到航天航空、医疗或军事级设备中,则必须先咨询制造商以获得额外认证或许可。
    TDK公司通常为其产品提供详尽的交付规范文档,包含详细的功能描述和技术指标,以保障用户安全有效地操作和维护设备。此外,还应遵循存储条件的要求(5至40摄氏度之间),避免长时间暴露于极端环境中。

    常见问题与解决方案


    在实际使用过程中,可能出现以下几种情况及其应对措施:
    1. 无法牢固固定:检查安装方向是否正确,必要时重新校准定位。
    2. 阻抗异常:排查连接线缆是否存在损坏或者接头松动。
    3. 长期使用后性能下降:定期清理积尘或更换老化的部件。

    总结和推荐


    总体而言,TDK ZCAT系列夹式滤波器凭借其创新结构设计、广泛的适用范围以及良好的性价比,在众多消费类电子领域展现出强大的竞争力。尤其是对于那些追求简单高效EMC解决方案的企业和个人来说,这是一个值得信赖的选择。尽管部分老款型号不再推荐用于新项目开发,但现有库存仍具备稳定的市场需求。因此,我们强烈推荐此系列滤波器作为主流EMC解决方案之一。

ZCAT2235-1030A-BK参数

参数
磁芯材料 -
有效磁导率 -
磁体体积 -
容差 -
磁路截面积 -
有效面积(Ae) -
磁路长度 -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
直径 -
长*宽*高 35mm*20mm*21.5mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT2235-1030A-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2235-1030A-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2235-1030A-BK ZCAT2235-1030A-BK数据手册

ZCAT2235-1030A-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 18.7326
100+ ¥ 18.3299
200+ ¥ 17.9272
400+ ¥ 9.9564
800+ ¥ 9.7081
1600+ ¥ 9.5582
库存: 168
起订量: 28 增量: 0
交货地:
最小起订量为:2
合计: ¥ 37.46
