首页  >  产品百科  >  B72214T2321K105

B72214T2321K105

产品分类: 压敏电阻
厂牌: TDK
产品描述: 510V 6KA 1 561V 420V 320V 136J 370pF@1kHz SIP-3 通孔安装 21.6mm*17mm*13mm
供应商型号: 495-7253-ND
供应商: Digi-Key
标准整包数: 1

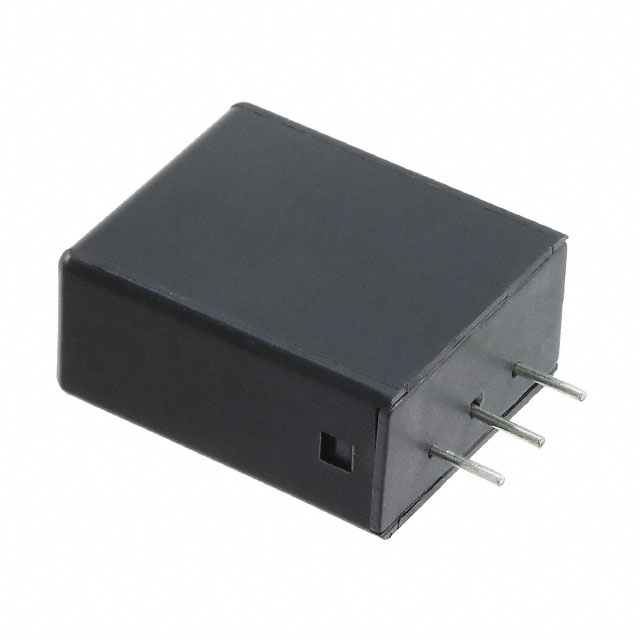

TDK 压敏电阻 B72214T2321K105

B72214T2321K105概述


    产品简介


    SIOV金属氧化物压敏电阻(Housed ThermoFuse系列)
    EPCOS推出的SIOV金属氧化物压敏电阻(Housed ThermoFuse系列),专为高可靠性应用设计。该系列产品包括T14系列,采用环氧树脂涂层,具有UL 94 V-0等级的阻燃特性,适用于多种电子设备的过电压保护需求。此系列压敏电阻不仅具备出色的浪涌吸收能力,还内置热熔断功能,确保设备在异常过电压条件下的自我保护。SIOV压敏电阻广泛应用于家用电器、电源装置、太阳能逆变器、照明系统、通信与数据系统、瞬态电压抑制器(TVSS)及电子计量设备等领域。

    技术参数


    基本特性
    - 型号范围:B72214T2XX1K105(X表示不同额定电压)
    - 封装类型:圆柱形压敏元件,带引线
    - 额定电压范围:130 VRMS至420 VRMS
    - 最大耐受浪涌电流(8/20µs脉冲):6000 A
    - 能量吸收能力(2 ms):3000 J
    - 最大平均功耗:50 W
    - 最小绝缘电阻:≥100 MΩ
    - 电强度测试值:≥2.5 kVRMS
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 认证标准:UL 1449, IEC, VDE
    典型应用电压对应值
    | 订购代码 | 型号 | 额定电压 VRMS | 直流电压 VDC | 最大冲击电流 Imax | 能量吸收 Wmax | 操作温度范围 |
    ||
    | B72214T2131K105 | T14K130E2 | 130 | 170 | 6000 | 50 | -40~+85°C |
    | B72214T2151K105 | T14K150E2 | 150 | 200 | 6000 | 50 | -40~+85°C |
    | B72214T2231K105 | T14K230E2 | 230 | 300 | 6000 | 90 | -40~+85°C |

    产品特点和优势


    1. 自保护功能:内置热熔断功能,可在异常过电压条件下实现自我保护。
    2. 宽泛的工作电压范围:覆盖130 VRMS到420 VRMS,适应多种应用需求。
    3. 卓越的浪涌吸收能力:能承受高达6000 A的冲击电流,确保设备的可靠运行。
    4. 环保设计:采用环氧树脂涂层,达到UL 94 V-0防火等级。
    5. 长期稳定性:满足严格的气候和耐久性测试要求,适合长期使用。
    6. 广泛的应用领域:适用于家用电器、太阳能逆变器、通信系统等多个行业。

    应用案例和使用建议


    典型应用案例
    1. 家用电器:用于冰箱、洗衣机等设备的过电压保护。
    2. 电源装置:为工业电源提供瞬态电压保护。
    3. 太阳能逆变器:保护逆变器免受雷击和电网波动的影响。
    4. 通信系统:保护通信设备免受高频干扰和过电压损害。
    使用建议
    - 安装位置:将压敏电阻安装在电路的关键节点,靠近可能受到过电压冲击的设备。
    - 接线方式:确保引线连接牢固,避免虚接导致接触不良。
    - 散热管理:适当加装散热片,以提升长时间工作的稳定性。
    - 定期检测:定期检查压敏电阻的工作状态,及时更换老化或损坏的产品。

    兼容性和支持


    SIOV T14系列压敏电阻可与其他标准电子元器件和设备兼容。EPCOS提供了详尽的技术文档和支持服务,包括技术咨询、产品选型指南和售后服务。客户可以通过EPCOS官方网站获取最新的技术资料,并联系当地销售代表获取定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备出现异常过电压 | 确认压敏电阻的额定电压是否与设备匹配,必要时更换合适的型号。 |
    | 压敏电阻失效或烧毁 | 检查是否有过大的浪涌电流冲击,确保安装符合规范。 |
    | 绝缘电阻下降 | 清理表面污垢或考虑更换新产品。 |
    | 安装后设备仍出现电压波动 | 确认接线正确且无松动,检查周围是否存在电磁干扰源。 |

    总结和推荐


    SIOV金属氧化物压敏电阻(T14系列)是一款高性能、多功能的保护元件,具备卓越的过电压防护能力和广泛的适用性。它凭借内置的热熔断保护机制、宽泛的工作电压范围以及优良的耐久性,在众多行业中得到了广泛应用。根据以上分析,我们强烈推荐该产品用于需要高可靠性过电压保护的场合。无论是家庭电器还是工业设备,SIOV T14系列都是理想的选择。不过,在选择具体型号时,需结合实际应用环境和设备需求进行详细分析,以确保最佳的保护效果和使用寿命。

B72214T2321K105参数

参数
压敏电压 510V
能量 136J
最小压敏电压 -
电路数 1
最大压敏电压 561V
最大交流电压 320V
不同频率时的电容 370pF@1kHz
最大直流电压 420V
浪涌电流 6KA
长*宽*高 21.6mm*17mm*13mm
通用封装 SIP-3
安装方式 通孔安装
零件状态 在售
包装方式 托盘

B72214T2321K105厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72214T2321K105数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72214T2321K105 B72214T2321K105数据手册
