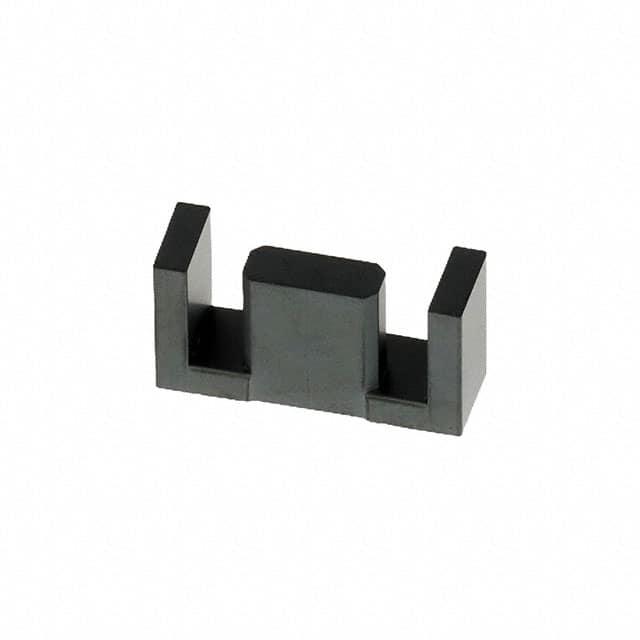

B66417G0000X608

产品分类: 其他电感
厂牌: TDK
产品描述: 560nH 20mm*6.7mm*10mm
供应商型号: 4154042
供应商: 海外现货
标准整包数: 1
TDK 其他电感 B66417G0000X608

B66417G0000X608概述

    # EPCOS B66417G0000X608 Ferrite Core 技术手册解析

    产品简介


    EPCOS B66417G0000X608 是一种铁氧体磁芯,属于 EPCOS AG 生产的 EFD 系列产品。铁氧体磁芯广泛应用于电力电子设备中,例如开关电源、电磁干扰滤波器和高频变压器等。这些设备需要高效率和低损耗,而 EPCOS 的 B66417G0000X608 铁氧体磁芯正是为此类需求而设计的。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 磁芯特性:
    - ∑l/A = 1.52 mm⁻¹
    - lₑ = 47 mm
    - Aₑ = 31 mm²
    - Amin = 31 mm²
    - Ve = 1460 mm³
    - 大约重量:7.2 克/套
    - AL 值:
    - nH: PC200 材料 ±20%
    - µe: 780 ±20%
    - 功率损耗:
    - Pvmax < 0.45 W/套 (1000 kHz, 50 mT, 100°C)
    - Pvmax < 0.55 W/套 (2000 kHz, 30 mT, 100°C)
    - Pvmax < 0.65 W/套 (1000 kHz, 50 mT, 100°C)
    - Pvmax < 1.35 W/套 (2000 kHz, 30 mT, 100°C)
    - 交付方式: 单独包装
    - 包装: 标准泡沫托盘(尺寸 200 mm × 300 mm)

    产品特点和优势


    特点
    1. 磁芯特性: ∑l/A 和 lₑ 值为磁芯提供了优良的磁导率和几何形状。
    2. AL 值稳定性: PC200 材料的 AL 值具有较高的稳定性和准确性,适合多种高频应用。
    3. 低功耗: 在高频条件下仍能保持较低的功耗,适合高效率的应用场景。
    优势
    1. 耐高温: 能在高达 100°C 的温度下稳定工作,适用于高温环境。
    2. 材料选择: 采用的 PC200 材料不仅保证了高稳定性,还降低了成本。
    3. 多功能性: 可用于多种应用,如开关电源、电磁干扰滤波器和高频变压器等。

    应用案例和使用建议


    应用场景
    - 开关电源: 利用其低损耗特性提高转换效率。
    - 电磁干扰滤波器: 提供有效的高频滤波,减少电磁干扰。
    - 高频变压器: 适用于需要高效率和紧凑结构的设计。
    使用建议
    1. 正确处理机械应力: 在安装时避免施加过大的应力,以防损坏。
    2. 适当控制温度: 高温环境下使用时需注意散热,防止因过热导致的性能下降。
    3. 谨慎处理组合应用: 尽量使用同一系列的产品以保证性能的一致性。

    兼容性和支持


    EPCOS B66417G0000X608 磁芯仅适用于 EPCOS 同一系列的配件,其他制造商的产品可能不兼容。因此,在进行系统集成时,务必进行充分的测试和验证。此外,EPCOS 提供全面的技术支持和维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    常见问题
    1. 磁芯损坏: 安装过程中如何避免?
    2. 过热: 如何避免磁芯在高功率条件下的过热?
    解决方案
    1. 正确处理机械应力: 安装时应轻柔操作,避免对磁芯造成过大的应力。具体可以参考加工注意事项。
    2. 合理控制温度: 使用时应尽量避免长时间高负载运行,并保证良好的散热条件。

    总结和推荐


    综合评估
    EPCOS B66417G0000X608 磁芯在性能、可靠性、多功能性方面表现出色,特别适用于需要高效率和低损耗的场合。其低功耗、高稳定性和适应性强的特点使其成为电子元件市场的热门选择。
    推荐
    鉴于上述特点,强烈推荐使用 EPCOS B66417G0000X608 铁氧体磁芯。它不仅能满足高性能要求,还能提供长期稳定的性能表现。

B66417G0000X608参数

参数
容差 -
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 -
电感值 560nH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 20mm*6.7mm*10mm
零件状态 在售
包装方式 散装
