B78108S1333K009

产品分类: 插件电感
厂牌: TDK
产品描述: 2.52MHz 9MHz 500mA 500mA 55@2.52MHz 33μH 920mΩ ±10% 通孔安装 9.2mm(长度)
供应商型号: 871-B78108S1333K9
供应商: Mouser
标准整包数: 1

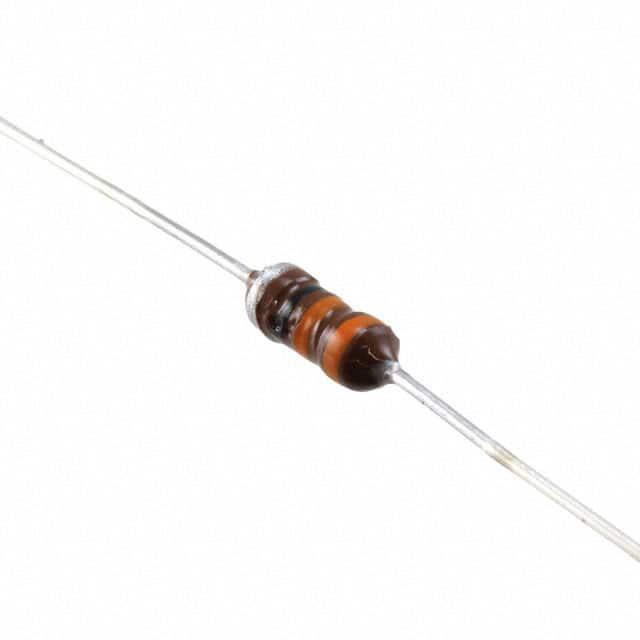

TDK 插件电感 B78108S1333K009

B78108S1333K009概述

    # EPCOS RF Chokes B78108S, B78148S 技术手册解析

    产品简介


    产品类型:电感器(RF扼流圈)
    主要功能:射频阻隔和滤波,解耦及干扰抑制
    应用领域:天线系统、汽车电子、节能灯、娱乐电子产品

    技术参数


    - 额定电感量:1 μH 至 4700 μH
    - 额定电流:55 mA 至 1200 mA
    - 结构特点:
    - 骨架磁芯
    - 镀镍及纯锡表面处理
    - 漆包铜线绕制
    - 阻燃漆涂层
    - 温度范围:+40 °C
    - 引脚类型:
    - 中央轴向引脚(B78108S)
    - 径向弯曲至5 mm引脚间距(B78148S)

    产品特点和优势


    - 宽电感范围:适用于多种通用场合
    - 焊接适用性:适合波峰焊
    - 环保标准:符合RoHS标准
    - 特殊版本:可按客户需求定制

    应用案例和使用建议


    应用案例
    - 天线系统:用于RF信号的稳定传输
    - 汽车电子:用于减少EMI干扰,提高信号质量
    - 节能灯:作为抗干扰组件
    - 娱乐电子:提高音频和视频信号的纯净度
    使用建议
    - 安装注意事项:弯折引脚时,注意保护起始绕组区域不受机械应力影响
    - 温升管理:根据环境温度选择合适的型号以避免过热
    - 防潮措施:存放于适当温度范围内以避免湿气影响

    兼容性和支持


    - 兼容性:与其他电子元件无显著兼容性问题,但需注意安装环境条件
    - 厂商支持:EPCOS提供详细的安装指导和技术支持,包括材料数据表在线查询(www.tdk-electronics.tdk.com/material)

    常见问题与解决方案


    - 问题一:焊接过程损坏
    - 解决方案:严格遵循焊接条件,确保焊点温度和时间控制得当
    - 问题二:长期使用后出现信号劣化
    - 解决方案:定期检查电感值,如有必要,更换新的电感器
    - 问题三:耐压不足导致失效
    - 解决方案:选择高耐压版本的电感器

    总结和推荐


    优点总结:
    - 广泛的电感范围,满足多种应用场景需求
    - 环保材料,符合RoHS标准
    - 高可靠性,适用于汽车、照明等多种领域
    - 易于焊接,适合大批量生产
    推荐结论:
    该系列RF扼流圈凭借其出色的电感值调节范围、卓越的环境适应性和高可靠性,在众多应用领域中展现出色表现,强烈推荐在相关项目中使用。

B78108S1333K009参数

参数
测试频率 2.52MHz
电感值 33μH
饱和电流(LSAT) 500mA
自谐振频率(SRF) 9MHz
容差 ±10%
直流电阻(DCR) 920mΩ
额定电流 500mA
Q值 55@2.52MHz
长*宽*高 9.2mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

B78108S1333K009厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78108S1333K009数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B78108S1333K009 B78108S1333K009数据手册

B78108S1333K009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2875 ¥ 2.4294
10+ $ 0.1553 ¥ 1.3119
2500+ $ 0.1058 ¥ 0.8943
50000+ $ 0.0998 ¥ 0.8429
库存: 6477
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.42
