B82477D4153M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.8A 3.25A 15μH 60mΩ ±20% 贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: B82477D4153M000
供应商: 国内现货
标准整包数: 700

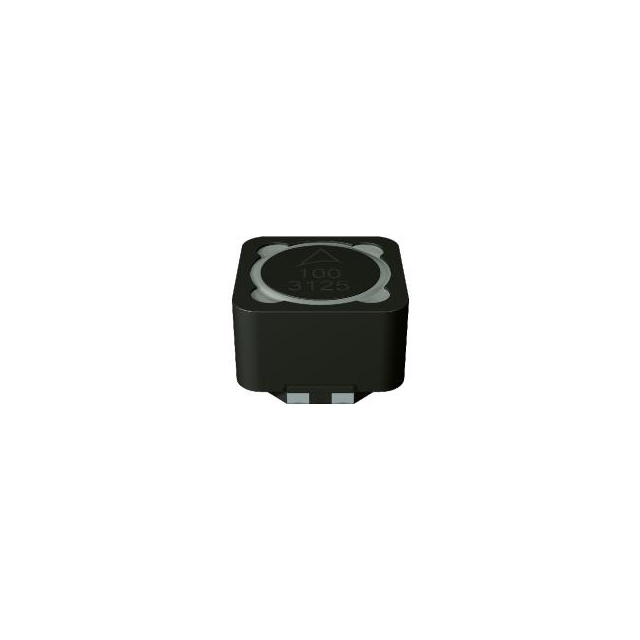

TDK 贴片电感 B82477D4153M000

B82477D4153M000概述

    # SMT Power Inductors B82477D4 技术手册

    产品简介


    SMT功率电感器B82477D4是一种适用于多种应用的高品质电子元器件。该电感器尺寸为12.5 x 12.5 x 8.5毫米,专为高电流、低直流电阻的应用设计。它具有良好的磁屏蔽性能和优良的温度稳定性,适合用于直流/直流转换器、共模扼流圈和1:1变压器等领域。

    技术参数


    | 参数 | 值 |

    | 额定电感(µH) | 2.0 ~ 100.0 |
    | 耦合系数(典型值) | 94.9% ~ 99.7% |
    | 工作温度范围 | -55°C ~ +150°C |
    | 额定电流(A) | 2.0 ~ 280 |
    | 饱和电流(A) | 1.35 ~ 267 |
    | 直流电阻(mΩ) | 1.35 ~ 267 |
    | 封装形式 | 24毫米泡罩带,330毫米直径盘 |

    产品特点和优势


    1. 高电流能力:该电感器能够承受高达280安培的电流,满足高性能应用的需求。
    2. 低直流电阻:较低的直流电阻有助于降低功耗和提高效率。
    3. 高温适应性:能够在-55°C至+150°C的温度范围内稳定工作,适合各种严苛环境。
    4. 磁屏蔽:采用磁屏蔽技术,减少电磁干扰。
    5. 兼容无铅回流焊:符合JEDEC J-STD 020D标准,易于焊接。

    应用案例和使用建议


    应用案例
    1. DC/DC转换器:适合用于SEPIC拓扑结构的DC/DC转换器,提供高效能量传输。
    2. 共模扼流圈:有效抑制共模噪声,提升电路稳定性。
    3. 1:1变压器:在需要精确阻抗匹配的应用中表现出色。
    使用建议
    1. 在焊接时,确保焊接温度控制在245°C ± 5°C,持续时间不超过3秒。
    2. 当连接引线时,注意串联和并联连接对电感和电阻的影响。
    3. 在客户特定的应用中,务必对产品进行验证以确保适用性。

    兼容性和支持


    - 兼容性:该产品适合于多种封装和焊接条件,广泛应用于各类电路板设计。
    - 支持:由制造商提供技术文档和支持服务,帮助客户解决问题和优化应用。

    常见问题与解决方案


    1. 焊接温度过高导致损坏
    - 解决方案:严格遵守规定的焊接条件,控制焊接温度和时间。
    2. 电感值不准确
    - 解决方案:确认焊接工艺和材料是否符合要求,必要时进行重焊。
    3. 温度超过额定范围
    - 解决方案:在极端温度环境下使用时,增加散热措施或使用外部冷却系统。

    总结和推荐


    总体而言,SMT功率电感器B82477D4是一款高性能、高可靠性的电子元器件,适用于多种高要求的应用场合。其独特的功能和优势使其在市场上具备较高的竞争力。我们强烈推荐在高电流、高温环境下的应用中使用该产品。如果您需要进一步的技术支持或咨询,请联系我们的技术支持团队。

B82477D4153M000参数

参数
饱和电流(LSAT) 4.8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 3.25A
Q值 -
测试频率 100KHz
电感值 15μH
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477D4153M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477D4153M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82477D4153M000 B82477D4153M000数据手册

B82477D4153M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ ¥ 4.4633
7000+ ¥ 4.3294
库存: 26950
起订量: 700 增量: 350
交货地:
最小起订量为:700
合计: ¥ 3124.31
