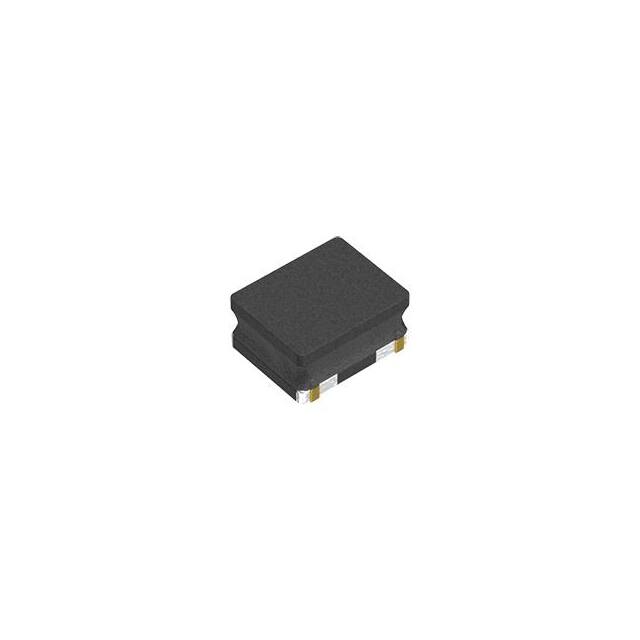

VLS201610CX-150M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 440mA 540mA 15μH 1.258Ω ±20% 2-SMD 贴片安装 2mm*1.6mm*1mm
供应商型号: VLS201610CX-150M
供应商: 国内现货
标准整包数: 2000
TDK 贴片电感 VLS201610CX-150M

VLS201610CX-150M概述

    VLS201610CX型电源电路用电感器

    产品简介


    VLS201610CX型是由TDK公司生产的电源电路用电感器,属于VLS-CX系列。这类电感器主要应用于各种高密度安装需求的场景中,如智能手机、平板终端、HDD、SSD、移动显示面板、小型电源模块等消费电子设备。它具有优良的电气特性和物理特性,使得其在多种复杂环境中都能稳定运行。

    技术参数


    - 工作温度范围:-40°C 至 +105°C
    - 保存温度范围:-40°C 至 +105°C
    - 电感值:
    - 0.24 µH ±20%
    - 0.47 µH ±20%
    - 0.68 µH ±20%
    - 1.0 µH ±20%
    - 1.5 µH ±20%
    - 2.2 µH ±20%
    - 3.3 µH ±20%
    - 4.7 µH ±20%
    - 6.8 µH ±20%
    - 10 µH ±20%
    - 15 µH ±20%
    - 22 µH ±20%
    - 额定电流(最大):
    - 0.24 µH: 4.35 A (Isat), 3.62 A (Itemp)
    - 0.47 µH: 3.50 A (Isat), 3.16 A (Itemp)
    - 0.68 µH: 2.81 A (Isat), 2.58 A (Itemp)
    - 1.0 µH: 2.52 A (Isat), 2.52 A (Itemp)
    - 1.5 µH: 1.75 A (Isat), 2.05 A (Itemp)
    - 2.2 µH: 1.45 A (Isat), 1.80 A (Itemp)
    - 3.3 µH: 1.12 A (Isat), 1.41 A (Itemp)
    - 4.7 µH: 0.92 A (Isat), 1.18 A (Itemp)
    - 6.8 µH: 0.73 A (Isat), 0.93 A (Itemp)
    - 10 µH: 0.62 A (Isat), 0.83 A (Itemp)
    - 15 µH: 0.49 A (Isat), 0.63 A (Itemp)
    - 22 µH: 0.42 A (Isat), 0.56 A (Itemp)
    - 直流电阻(最大):
    - 0.040 Ω (0.24 µH)
    - 0.050 Ω (0.47 µH)
    - 0.076 Ω (0.68 µH)
    - 0.079 Ω (1.0 µH)
    - 0.126 Ω (1.5 µH)
    - 0.163 Ω (2.2 µH)
    - 0.253 Ω (3.3 µH)
    - 0.365 Ω (4.7 µH)
    - 0.582 Ω (6.8 µH)
    - 0.732 Ω (10 µH)
    - 1.258 Ω (15 µH)
    - 1.582 Ω (22 µH)
    - 外形尺寸:
    - 长(L):2.0 mm
    - 宽(W):1.6 mm
    - 高(H):1.0 mm
    - 管脚间距:0.5 mm
    - 包装形式:编带式包装,每卷2000个

    产品特点和优势


    VLS201610CX型的主要优势在于其独特的磁屏蔽结构和优化的铁氧体磁芯设计。这种结构不仅实现了大电流和低直流电阻(Rdc)的特点,还提高了在高密度安装环境下的可靠性和抗电磁干扰能力。此外,这些电感器完全符合无铅焊接和RoHS指令的要求,确保了环保性和长期使用安全性。

    应用案例和使用建议


    VLS201610CX型广泛应用于多种消费电子产品中,例如智能手机、平板电脑、HDD、SSD等。在设计应用电路时,需要根据具体的电源需求选择合适的电感值。例如,在高电流密度的应用中,可以优先选择低电感值和大额定电流的型号,以确保稳定的电源供应和良好的散热效果。另外,在焊接过程中,必须遵循推荐的回流焊温度曲线图,确保良好的焊接质量和电感器的可靠性。

    兼容性和支持


    VLS201610CX型与其他标准电子元件和设备具有良好的兼容性,易于集成到现有系统中。厂商提供了详尽的技术支持和售后服务,包括在线帮助文档和产品维护指南。客户可以通过官方网站或直接联系厂家获取更多的技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格按照推荐的回流焊温度曲线图进行焊接,避免温度过高的情况发生。
    2. 问题:长时间储存导致端子电极可焊性老化。
    - 解决方案:尽量在规定的保存时间内使用,并存储在适宜的温度和湿度条件下。
    3. 问题:电路中的电磁干扰导致误动作。
    - 解决方案:合理规划电路板布局,采用适当的磁屏蔽措施,减少外部电磁干扰的影响。

    总结和推荐


    综上所述,VLS201610CX型电源电路用电感器凭借其优异的电气特性和可靠性,非常适合应用于各种高密度安装的消费电子产品中。其磁屏蔽结构和优化的磁芯设计确保了高性能表现,同时满足环保和安全要求。因此,我们强烈推荐使用这款电感器,特别是在对电源管理和抗电磁干扰有严格要求的应用场合中。

VLS201610CX-150M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.258Ω
额定电流 540mA
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 440mA
长*宽*高 2mm*1.6mm*1mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
