B59100M1170A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 100Ω PCB安装,通孔安装 513mm(高度)
供应商型号: 495-4631-ND
供应商: Digi-Key
标准整包数: 1

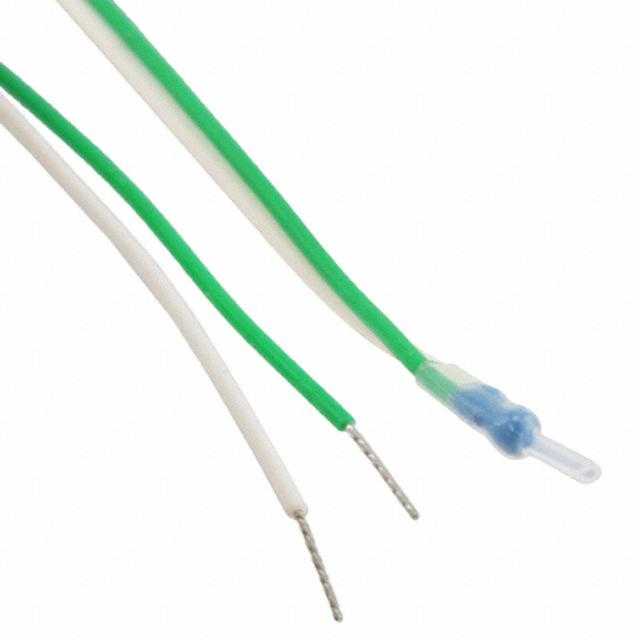

TDK PTC热敏电阻 B59100M1170A070

B59100M1170A070概述


    产品简介


    PTC热敏电阻(正温度系数热敏电阻)是一种限温传感器,主要应用于电动机的过热保护和单个传感器的极限温度监测。本手册介绍了型号为B59100的系列产品,该系列PTC热敏电阻由EPCOS AG生产。这些器件主要用于电机绕组的热保护和极限温度监测。B59100系列热敏电阻具有低电阻值和陡峭的电阻-温度曲线,响应速度极快,尺寸小,能够在90°C到160°C范围内准确测量温度。

    技术参数


    | 参数 | 描述 |

    | 最大工作电压 | Vmax=30V DC(在TA=0...40°C) |
    | 测量电压 | Vmeas≤2.5V DC(在TA=±25°C...Tsense+5K) |
    | 最大测量电压 | Vmeas,max=7.5V DC(根据电气规格表格) |
    | 额定电阻 | RR≤100Ω(在VPTC≤2.5V) |
    | 绝缘测试电压 | Vins=2.5kV AC(根据DIN 44080标准) |
    | 热阈值时间 | ta≤3s(根据DIN 44080标准) |
    | 工作温度范围 | -25°C / Tsense+23°C(在V≤Vmeas,max时) |
    0°C / +40°C(在V=Vmax时) |
    | 温度范围 | 90°C至160°C(符合DIN 44081标准) |
    | 颜色编码 | 按DIN 44081标准,用于识别温度 |

    产品特点和优势


    B59100系列PTC热敏电阻的主要特点和优势包括:
    1. 封装保护:具有绝缘封装的热敏电阻芯,保证了产品的可靠性和安全性。
    2. 快速响应:由于尺寸小,响应速度快,能够迅速检测温度变化。
    3. 电气特性:低电阻值和陡峭的电阻-温度曲线使得温度测量精度高。
    4. 颜色编码:通过颜色编码便于快速识别不同的温度等级,提高了安装和维护效率。
    5. 安全认证:UL认证和RoHS合规,确保了产品的安全性和环保性。

    应用案例和使用建议


    应用案例
    B59100系列PTC热敏电阻主要应用于电机的热保护和温度监测。例如,在电动机的绕组中,当温度达到设定的阈值时,热敏电阻会触发保护机制,防止过热导致的损坏。此外,它们也可以用于空调系统或其他需要温度监控的应用场合。
    使用建议
    1. 安装注意事项:安装时必须保持电极表面清洁,避免任何污染。接触和外壳在组装前必须清理干净,特别是油脂或油必须清除。
    2. 冷却考虑:在操作过程中,热敏电阻表面温度可能非常高,应确保周围组件之间的距离足够以允许适当的冷却。
    3. 使用条件:使用时应遵守规定的温度和电压范围。避免在腐蚀性环境中使用,如含氯气体、硫化氢气体、氨气等。

    兼容性和支持


    B59100系列PTC热敏电阻通常与各类电子设备兼容,但具体兼容性需参考设备制造商的技术文档。EPCOS提供全面的技术支持,包括安装指南和故障排除建议。用户还可以访问EPCOS官方网站获取更多技术资料和帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度监测不准确 | 确保安装位置正确,检查连接是否稳定,重新校准。 |
    | 表面温度过高 | 确保适当的冷却措施,避免高温环境。 |
    | 无法触发保护机制 | 检查连接是否正常,确保温度设置正确。 |
    | 维护过程中出现裂纹 | 在处理和安装过程中遵循正确的操作规程。 |

    总结和推荐


    B59100系列PTC热敏电阻凭借其高精度的温度监测能力、快速响应时间和坚固的设计,在电机保护和其他温度敏感应用中表现出色。产品不仅具备良好的电气特性和优异的环境适应性,还通过了多项安全认证,确保了可靠性。因此,强烈推荐在需要精确温度监测和热保护的应用中使用此产品。然而,在选择使用前,建议仔细阅读技术手册并咨询技术支持,以确保最佳的使用效果。

B59100M1170A070参数

参数
25℃时的电阻值 100Ω
精度 -
额定功率 -
长*宽*高 513mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 弹夹装

B59100M1170A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59100M1170A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59100M1170A070 B59100M1170A070数据手册
