B82477R4472M100

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 12.2A 7.85A 4.7μH 11mΩ ±20% 贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: CSCS-B82477R4472M100
供应商: 海外现货
标准整包数: 1

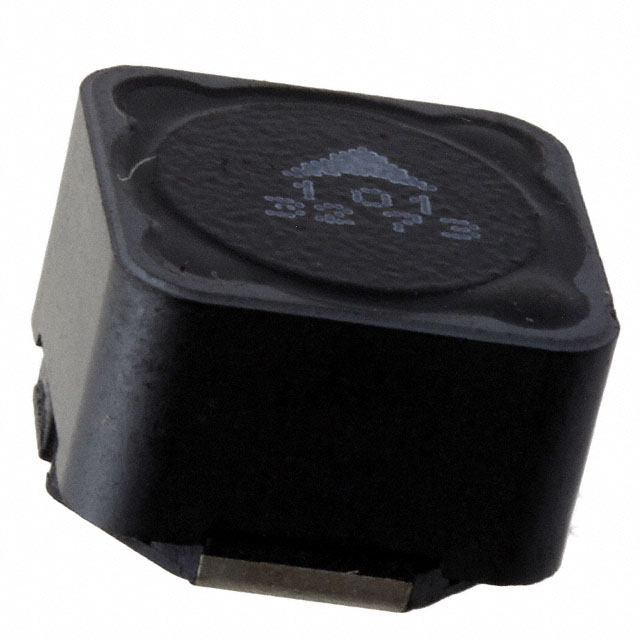

TDK 贴片电感 B82477R4472M100

B82477R4472M100概述

    SMT Power Inductors B82477R4 技术手册解析

    产品简介


    SMT(表面贴装)功率电感器是一种关键的电子元器件,广泛应用于各种电子设备中。本次介绍的产品型号为B82477R4,属于SMT系列。这些电感器主要特点是采用磁性屏蔽结构,可承受较高的电流,适用于汽车电子、电源滤波及直流转换等领域。

    技术参数


    - 尺寸: 12.5 x 12.5 x 8.5 mm
    - 额定电感范围: 0.82 μH 至 1000 μH
    - 额定电流: 最大可承受直流电流为 27.0 A(具体取决于电感值)
    - 饱和电流: 在电感下降约 10% 时,最大允许直流电流为 1250 A
    - 直流电阻: 通常小于 1.5 mΩ(具体数值依型号不同而有所差异)
    - 操作温度范围: –55 °C 至 +150 °C
    - 焊料耐受性: 符合 J-STD 020D 的要求

    产品特点和优势


    B82477R4系列功率电感器具有以下显著特点:
    - 高机械稳定性: 适合苛刻的工作环境。
    - 高温稳定性: 能够在-55°C到+150°C范围内正常工作。
    - 高性能: 比B82477P4系列提高了30%的电流承载能力。
    - 认证: 已通过AEC-Q200标准认证,适合汽车应用。
    - 环保材料: 符合RoHS指令,无卤素。

    应用案例和使用建议


    这些电感器的主要应用场景包括电源滤波、耦合与解耦电路、直流转换器等。根据实际应用需要选择不同的电感值和电流等级,以确保最佳性能。
    建议在使用过程中注意散热设计,特别是在大电流环境下,要确保良好的通风和热管理,以避免因过热导致性能下降甚至损坏。

    兼容性和支持


    B82477R4系列电感器在设计上兼容各类表面贴装工艺,并且与许多现有的电源管理解决方案兼容。EPCOS公司提供了详尽的技术文档和支持服务,帮助客户进行设计和安装。

    常见问题与解决方案


    - 问题一: 如何判断是否正确焊接?
    - 解决方案: 确保焊接温度在245±5°C之间,持续时间5±0.3秒。焊接后检查焊点覆盖率应大于90%。

    - 问题二: 高温环境下电感器的性能会如何变化?
    - 解决方案: 需要根据具体电感值查阅相关曲线图。通常情况下,电感值在达到饱和电流之前会随温度升高而降低,但整体性能仍然保持稳定。

    总结和推荐


    总的来说,B82477R4系列SMT功率电感器凭借其优良的机械稳定性、高温适应能力和高电流承载能力,非常适合在汽车电子、电源管理和工业控制等应用领域使用。对于寻求高品质、高性能电感器的客户来说,这是个值得推荐的选择。

B82477R4472M100参数

参数
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 12.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 11mΩ
额定电流 7.85A
Q值 -
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477R4472M100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477R4472M100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82477R4472M100 B82477R4472M100数据手册

B82477R4472M100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
101+ $ 1.3632 ¥ 11.519
501+ $ 1.2012 ¥ 10.1501
1001+ $ 0.924 ¥ 7.8078
库存: 1119
起订量: 367 增量: 1
交货地:
最小起订量为:101
合计: ¥ 1163.41
直接购买
加入购物车
