首页  >  产品百科  >  B82422T1121K008

B82422T1121K008

产品分类: 贴片电感
厂牌: TDK
产品描述: 25.2MHz 900MHz 450mA 30@25.2MHz 120nH 150mΩ ±10% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: Q-BN-B82422T1121K008
供应商: 期货订购
标准整包数: 8000

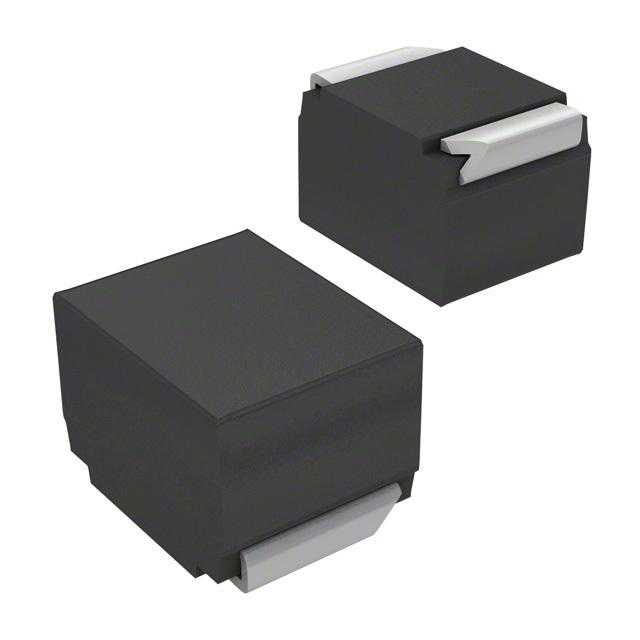

TDK 贴片电感 B82422T1121K008

B82422T1121K008概述

    电子元器件产品技术手册:SIMID系列1210-T SMT电感器

    1. 产品简介


    SIMID系列1210-T SMT电感器(型号B82422T)是TDK Electronics AG生产的表面贴装技术(SMT)电感器。这款电感器主要应用于电源电压滤波、耦合、去耦,以及天线系统、汽车电子、电信、消费类电子产品和工业电子产品等领域。SIMID系列1210-T SMT电感器采用陶瓷或铁氧体核心材料,激光焊接绕组,且具备阻燃模塑结构。

    2. 技术参数


    - 尺寸:1210(EIA)或3225(IEC)
    - 额定电感:0.010至100μH
    - 额定电流:60至450mA
    - 核心材料:陶瓷或铁氧体
    - 焊接方式:激光焊接
    - 构造材料:基材为CuSn6,镀层为Cu、Ag、Sn(无铅)

    3. 产品特点和优势


    - 高Q因子:具有出色的高频性能。
    - 高谐振频率:适用于高频率的应用场景。
    - 高电感值:能够提供较高的电感值,满足多种应用需求。
    - AEC-Q200认证:符合严格的车规标准。
    - 适合无铅回流焊:符合JEDEC J-STD 020D标准,便于组装和生产。
    - 环保设计:RoHS兼容,符合环保要求。

    4. 应用案例和使用建议


    - 过滤供电电压:SIMID系列1210-T SMT电感器非常适合用于电源电压的滤波,以减少噪声干扰,提高电源系统的稳定性。
    - 天线系统:用于增强天线的信号接收能力,提升通信质量。
    - 汽车电子:在车载电子系统中使用,确保系统的稳定性和可靠性。
    - 工业应用:适用于各种工业设备中,如控制面板、传感器等。
    使用建议:
    - 在选择电感器时,应根据具体的应用需求选择合适的电感值和电流等级。
    - 确保焊接温度和时间符合JEDEC J-STD 020D标准,以避免焊接不良导致的问题。
    - 若需进行清洗,应选择对绝缘材料影响小的清洗剂,并注意清洗过程中的机械应力可能对产品造成的影响。

    5. 兼容性和支持


    - 兼容性:SIMID系列1210-T SMT电感器支持与多种电子元器件和设备的兼容,适用于多种不同的应用环境。
    - 支持和维护:TDK Electronics AG提供了详尽的技术文档和售后服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 遵循JEDEC J-STD 020D标准进行焊接,确保焊接温度和时间符合要求。

    - Q: 如何避免清洗过程中造成的损坏?
    - A: 选择合适的清洗剂,避免使用会对绝缘材料产生负面影响的清洗剂。若需清洗,建议先在少量样品上进行测试。

    7. 总结和推荐


    SIMID系列1210-T SMT电感器以其出色的高频性能、高电感值和环保设计,成为各种应用场景的理想选择。它不仅符合严格的车规标准,还具备出色的可靠性和稳定性。因此,强烈推荐在各种工业和消费电子应用中使用这款电感器。

B82422T1121K008参数

参数
直流电阻(DCR) 150mΩ
额定电流 450mA
Q值 30@25.2MHz
测试频率 25.2MHz
电感值 120nH
饱和电流(LSAT) -
自谐振频率(SRF) 900MHz
容差 ±10%
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

B82422T1121K008厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422T1121K008数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422T1121K008 B82422T1121K008数据手册

B82422T1121K008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.264 ¥ 2.2519
库存: 800000
起订量: 8000 增量: 0
交货地:
最小起订量为:8000
合计: ¥ 18015.2
直接购买
加入购物车
