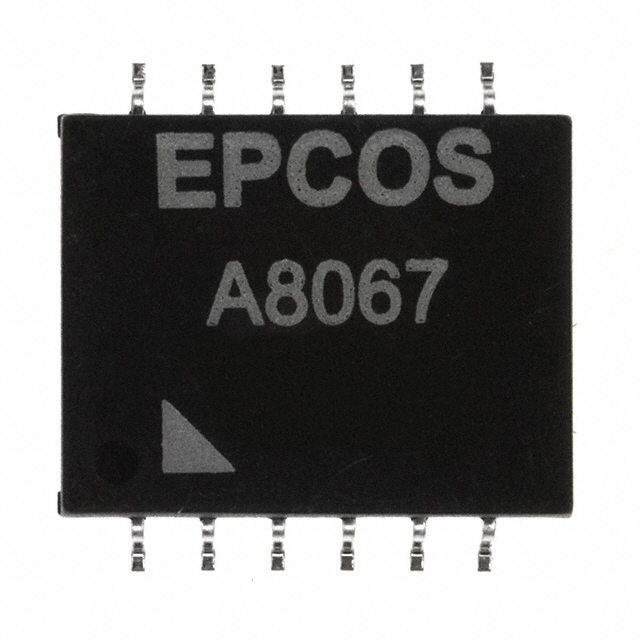

B78476A8067A003

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1CT:1CT LAN 10/100 Base-T 350μH 贴片安装 14.81mm*11.7mm*5.15mm
供应商型号: 871-B78476A8067A3
供应商: Mouser
标准整包数: 1
TDK 脉冲变压器 B78476A8067A003

B78476A8067A003概述

    高质量电子元器件技术手册解析:LAN应用磁性模块

    1. 产品简介


    本手册介绍的是适用于局域网(LAN)应用的电子元器件——B78476A8067A003 10/100 Base-T磁性模块。该模块是一种用于以太网通信的高性能元器件,广泛应用于网络交换机、路由器和其他通信设备中。它通过隔离变压器实现信号传输,并具备自动交叉检测功能(Auto MDIX),增强了设备间的互操作性。

    2. 技术参数


    - 封装和材料:铁氧体磁芯,外壳和灌封材料(UL 94 V-0级阻燃)
    - 认证:符合IPC/JEDEC J-STD-020D标准;符合IEEE 802.3标准
    - 电气特性:
    - 线圈匝比:初级到次级匝比为1:1±3%
    - 电感:最小电感为350 μH(100 kHz时)
    - 电压测试:耐压值为1500 V AC 50 Hz,持续1分钟
    - 插入损耗:最大1.2 dB(0.1 MHz到100 MHz范围)
    - 回波损耗:在不同频率下最小分别为-16 dB、-14 dB、-13 dB、-12 dB
    - 串扰:在不同频率下最小分别为-40 dB、-40 dB、-35 dB
    - 差分至共模抑制:在不同频率下最小分别为-45 dB、-40 dB、-37 dB
    - 工作温度范围:0°C 到 +70°C
    - 重量:约1.3克

    3. 产品特点和优势


    B78476A8067A003磁性模块具备多种优势:
    - 高可靠性:符合行业标准和规范,确保长期稳定运行
    - 兼容性强:支持IEEE 802.3标准,兼容各种以太网设备
    - 环境适应性:能够在宽广的工作温度范围内正常工作
    - 低串扰和高隔离度:确保信号传输质量
    - 轻量化设计:重量仅为1.3克,适合小型化设备

    4. 应用案例和使用建议


    该磁性模块常用于局域网设备,如网络交换机和路由器中。以下是一些使用建议:
    - 布局建议:遵循手册中提供的布局建议,避免信号干扰
    - 防静电措施:在安装过程中采取适当的防静电措施,防止损坏敏感部件
    - 焊接条件:参照JEDEC J-STD-020D标准进行焊接,确保焊接质量

    5. 兼容性和支持


    - 兼容性:与其他符合IEEE 802.3标准的设备兼容
    - 厂商支持:提供详细的用户指南和技术支持,帮助用户更好地理解和使用该产品

    6. 常见问题与解决方案


    - 问题1:如何确保焊接质量?
    - 解决方案:参照JEDEC J-STD-020D标准进行焊接,并采取适当的防静电措施
    - 问题2:如何避免因清洗过程导致的损坏?
    - 解决方案:在清洗过程中避免使用可能对材料造成损害的化学物质,并进行必要的验证测试

    7. 总结和推荐


    综上所述,B78476A8067A003 10/100 Base-T磁性模块是一款高品质的产品,具有广泛的适用性和可靠的性能。建议在需要高可靠性和兼容性的局域网设备中优先选用该产品。对于需要进一步技术支持或定制化服务的用户,可以联系EPCOS官方获取更多帮助。

B78476A8067A003参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100 Base-T
长*宽*高 14.81mm*11.7mm*5.15mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
