首页  >  产品百科  >  VLM13580T-R82M-D1

VLM13580T-R82M-D1

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 36A 12.6A 820nH 2mΩ ±20% 标准安装,贴片安装 13.5mm*12.2mm*8.3mm
供应商型号: 4244742
供应商: 海外现货
标准整包数: 1

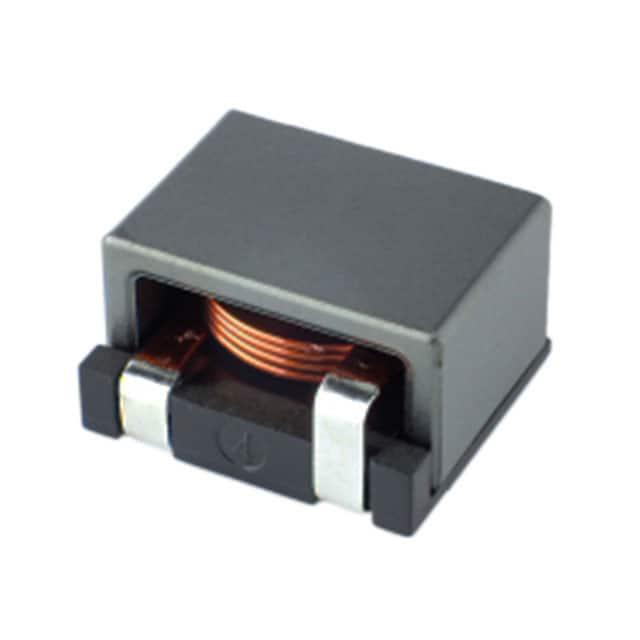

TDK 贴片电感 VLM13580T-R82M-D1

VLM13580T-R82M-D1概述

    VLM系列电感器技术手册

    1. 产品简介


    VLM系列电感器专为汽车电源电路设计,采用绕制铁氧体材料制造。这些电感器以其低直流电阻设计、低核心损耗和大电流能力而著称,特别适用于汽车相关设备。

    2. 技术参数


    - 类型:绕制铁氧体电感器
    - 尺寸(长×宽×高):
    - VLM10555-2H:10.5×10.6×5.4 mm
    - VLM10555-3H:10.5×10.6×5.4 mm
    - VLM13580-D1:13.5×12.2×7.8 mm
    - 工作温度范围:
    - VLM10555-2H:–40至+125°C
    - VLM10555-3H:–40至+125°C
    - VLM13580-D1:–40至+150°C
    - 储存温度范围:
    - –40至+125°C
    - 包装数量:
    - VLM10555-2H:500个/盘
    - VLM10555-3H:500个/盘
    - VLM13580-D1:400个/盘
    - 单件重量:
    - VLM10555-2H:1.7 g
    - VLM10555-3H:1.7 g
    - VLM13580-D1:3.9 g
    - 符合标准:AEC-Q200,RoHS指令

    3. 产品特点和优势


    VLM系列电感器具备以下优势:
    - 低直流电阻设计:通过矩形导线实现。
    - 低核心损耗和高电流能力:采用了Mn-Zn核心。
    - 兼容性强:适合于汽车相关设备。
    - 宽工作温度范围:–40至+150°C,适用于严苛的环境条件。

    4. 应用案例和使用建议


    VLM系列电感器广泛应用于汽车相关设备中,如发动机控制模块(ECM)、高压放电灯(HID)、电动助力转向系统(EPS)等。在应用时,需注意以下几点建议:
    - 预先加热组件:焊接前确保预热温度设定合理。
    - 残留应力管理:嵌入电路板时要避免芯片因整体或局部变形而产生应力。
    - 静电保护:使用接地腕带来保护组件免受静电影响。
    - 防磁干扰:避免暴露在强磁场中。

    5. 兼容性和支持


    - 兼容性:VLM系列电感器与其他电子元件具有良好的兼容性。
    - 支持:TDK公司提供全面的技术支持和售后服务,用户可通过官网获取更多信息。

    6. 常见问题与解决方案


    - Q:存储时间过长会导致什么问题?
    - A:存储超过6个月可能导致终端电极焊接性能下降。建议严格按照存储条件(温度:5至30°C,湿度:≤75%RH)进行存储。

    - Q:如何避免因过热导致的性能问题?
    - A:确保峰值温度不超过250°C,并且温差控制在150°C以内。

    7. 总结和推荐


    综上所述,VLM系列电感器凭借其优异的设计、高性能和广泛应用领域,成为汽车及相关设备的理想选择。其卓越的稳定性和可靠性使其在同类产品中脱颖而出,我们强烈推荐用户考虑采用此系列产品。
    该文档为TDK公司发布的产品技术手册,针对VLM系列电感器提供了详细的技术规格和使用指南。根据手册内容,我们对其进行了整理和归纳,希望对您的应用和采购决策有所帮助。

VLM13580T-R82M-D1参数

参数
饱和电流(LSAT) 36A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2mΩ
额定电流 12.6A
Q值 -
测试频率 100KHz
电感值 820nH
长*宽*高 13.5mm*12.2mm*8.3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLM13580T-R82M-D1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLM13580T-R82M-D1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLM13580T-R82M-D1 VLM13580T-R82M-D1数据手册

VLM13580T-R82M-D1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.1852
10+ ¥ 33.3179
50+ ¥ 32.723
100+ ¥ 32.723
200+ ¥ 32.128
400+ ¥ 32.128
2000+ ¥ 32.128
4000+ ¥ 32.128
库存: 374
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.18
