首页  >  产品百科  >  B65513J0000R049

B65513J0000R049

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 333mm3 19mm 1500µi 1.1μH 800μe 17.6mm2 ER 1.1mm-1 14.5mm*6.7mm*2.95mm
供应商型号: 495-75465-ND
供应商: Digi-Key
标准整包数: 1

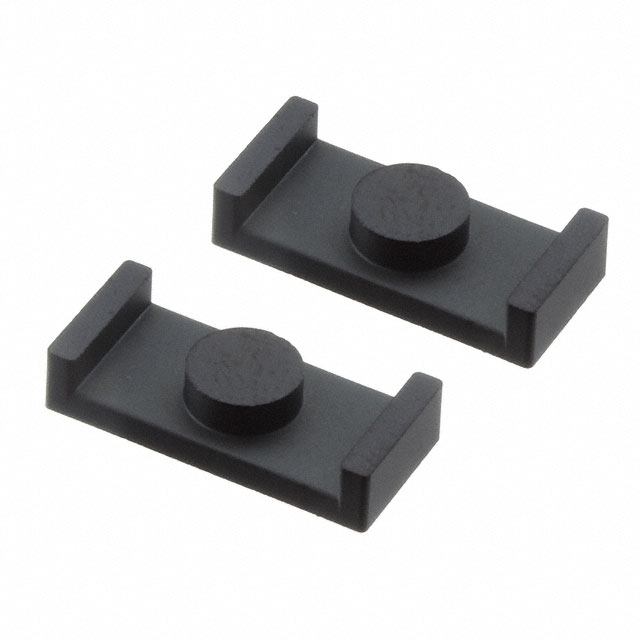

TDK 磁芯 B65513J0000R049

B65513J0000R049概述

    电子元器件产品技术手册:ER 14.5/6系列平面芯

    产品简介


    ER 14.5/6 系列是一组用于变压器的平面芯,具有高电感和低总体高度的特点。这些平面芯适用于需要高性能和紧凑设计的应用,如电源转换器、信号处理器和其他高频电路。此系列产品由 B65513 和 B65514 两种型号组成,分别包含不同的材料类型以满足不同的性能需求。

    技术参数


    - 磁性特性(每组)
    - \(\sum l/A = 1.1\) mm\(^{-1}\)
    - \(le = 19\) mm
    - \(Ae = 17.6\) mm\(^2\)
    - \(A{\text{min}} = 17.3\) mm\(^2\)
    - \(Ve = 334\) mm\(^3\)
    - 约重 1.8 g/组
    - 无气隙

    - 气隙
    - \(AL\) 值/气隙实例
    - 其他 \(AL\) 值/气隙和材料根据需求提供——请参见第4页的加工说明

    - 材料 \(AL\) 值
    - \(N87\) 材料: \(1500\) nH
    - \(N97\) 材料: \(1500\) nH
    - \(T38\) 材料: \(6600\) nH

    - 气隙大小
    - \(N87\) 材料: \(0.21\) mm

    产品特点和优势


    - 高电感:确保更高的效率和更低的损耗。
    - 低总体高度:使得设备更紧凑且便于安装。
    - 多种材料选择:根据不同应用需求提供了不同材料和气隙组合,保证最佳性能。
    - 卓越的机械强度:使用不锈钢弹簧钢制成的轭片增加了结构的稳定性。

    应用案例和使用建议


    - 电源转换器:在高频电源转换器中,ER 14.5/6 可显著提高能效并减小尺寸。
    - 信号处理:在信号处理电路中,这些平面芯可以降低噪声,提升信号完整性。
    - 使用建议:在绕线过程中应避免过强的张力,以防损坏芯片。同时注意焊接温度不宜过高,避免影响引脚排列。

    兼容性和支持


    - 兼容性:本产品专为与 TDK 的其它产品配合使用而设计,不保证与其他制造商的产品兼容。
    - 技术支持:TDK 提供详细的加工指南和技术支持,确保客户能够正确使用这些产品。

    常见问题与解决方案


    - 问题1:过度缠绕导致芯片损坏。
    - 解决方案:采用轻柔的缠绕方式,并注意不要施加过大的压力。
    - 问题2:焊接时间过长导致引脚排列不规则。
    - 解决方案:控制焊接温度,尽量减少焊接时间。

    总结和推荐


    ER 14.5/6 系列平面芯是高性能变压器的理想选择,特别适合于需要高效率和紧凑设计的应用。其独特的磁性特性和多种材料选择使其在市场上具备很强的竞争力。如果您正在寻找一种既能提高性能又能减小设备体积的解决方案,ER 14.5/6 将是一个值得考虑的选择。
    以上内容详细介绍了 ER 14.5/6 系列平面芯的产品特性、技术规格及应用场景,希望能够帮助您更好地理解和使用这一优秀的产品。

B65513J0000R049参数

参数
磁心因数(ΣI/A) 1.1mm-1
磁芯材料 ER
初始磁导率 1500µi
容差 -20%,30%
磁路截面积 -
有效面积(Ae) 17.6mm2
有效磁导率 800μe
磁体体积 333mm3
电感系数(AI) 1.1μH
磁路长度 19mm
直径 -
长*宽*高 14.5mm*6.7mm*2.95mm
零件状态 在售
包装方式 盒装

B65513J0000R049厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65513J0000R049数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65513J0000R049 B65513J0000R049数据手册

B65513J0000R049封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3575 ¥ 21.5146
10+ $ 1.526 ¥ 13.9266
25+ $ 1.3016 ¥ 11.8786
50+ $ 1.1036 ¥ 9.9751
100+ $ 1.0075 ¥ 9.1947
库存: 2675
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.51
