B72440P5040S560

产品分类: 压敏电阻
厂牌: TDK
产品描述: 17V 1A 1 17V 5.5V 4V 15pF@1MHz 0201 贴片安装 600μm*300μm*300μm
供应商型号: N-B72440P5040S560
供应商: 云汉优选
标准整包数: 1

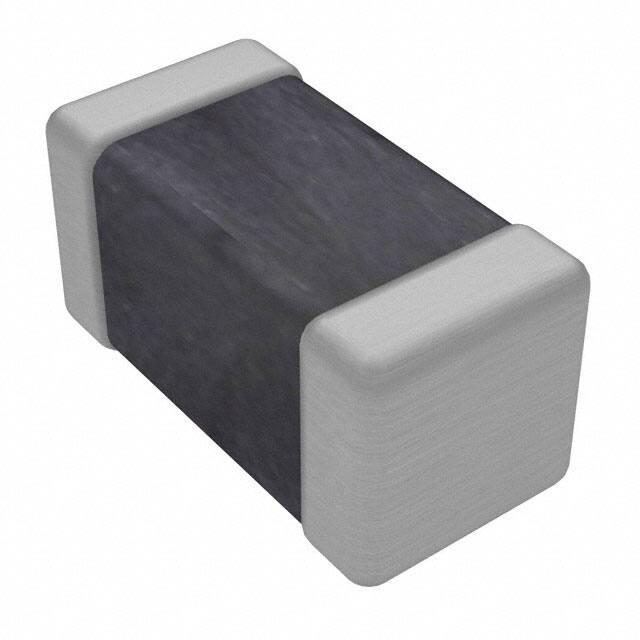

TDK 压敏电阻 B72440P5040S560

B72440P5040S560概述

    陶瓷瞬态电压抑制器(CTVS)——多层压敏电阻(MLVs):低箝位电压系列

    产品简介


    陶瓷瞬态电压抑制器(CTVS)是一种表面贴装型多层压敏电阻(MLVs),具有低箝位电压的特点。这类元器件主要用于保护电路免受静电放电(ESD)的影响。CTVS适用于多种应用领域,包括智能手机、平板电脑、笔记本电脑、导航设备、多媒体播放器、游戏机、数码相机以及LED封装等。

    技术参数


    - 型号:CT0201S4ACC2G, CT0201S4ACC4G, CT0201S4ACC5G
    - 额定工作电压(VRMS):最大4V
    - 直流工作电压(VDC,max):最大5.5V
    - 最大浪涌电流(8/20 µs):1A
    - 最大漏电流(3V, 25°C):0.1µA
    - 最大漏电流(5.5V, 25°C):1µA
    - 最大箝位电压(1A, 8/20 µs):22...43V
    - 工作温度范围:-40/+85°C
    - 存储温度范围:-40/+125°C
    - 响应时间:<0.5ns
    - 寄生电感:低
    - 容值范围:3 pF ... 15 pF
    - 电容公差:S(特殊公差)
    - 内部编码:CC2(7 pF), CC4(3 pF), CC5(15 pF)

    产品特点和优势


    1. 高可靠性ESD保护:可达8kV接触放电和15kV空气放电,符合IEC 61000-4-2标准,达到第四级水平。
    2. 低箝位电压:能够有效地减少过电压对敏感电子设备的损害。
    3. 双向保护:能够应对正负极方向的电压波动。
    4. 长期ESD稳定性:确保长期使用下的性能稳定。
    5. 低漏电流:<0.1µA,几乎无影响。
    6. 小尺寸:0201(0.6 x 0.3 x 0.3 mm³),节省空间。
    7. RoHS兼容且无铅:环保友好。

    应用案例和使用建议


    CTVS广泛应用于各种设备的接口保护,如智能手机、平板电脑、笔记本电脑、导航设备、多媒体播放器、游戏机、数码相机和LED封装等。这些应用要求ESD保护装置具备高可靠性、低箝位电压和低漏电流。根据手册中的建议,安装时应注意将组件放置在电路板上,确保两个引脚同时进入焊锡槽,避免单个引脚先进入而导致焊接不均。

    兼容性和支持


    该产品支持多种焊接方法,包括无铅焊接。制造商提供了详细的焊接指导书,涵盖了镍屏障终端和银铂终端的不同焊接需求。此外,还提供PSpice仿真模型,方便设计和验证。

    常见问题与解决方案


    1. 问:如何确定产品型号的容值?
    - 答:根据型号中的内部编码,例如CC2代表7pF,CC4代表3pF,CC5代表15pF。
    2. 问:如何避免引脚焊接过程中的问题?
    - 答:遵循制造商推荐的焊接温度曲线,并控制好助焊剂的使用量,避免过度应用导致问题。
    3. 问:如何确保组件的储存条件?
    - 答:建议在温度-25°C到+45°C,湿度≤75%的环境下储存,以防止湿度引起的金属化表面失效。

    总结和推荐


    CTVS作为一种高效的ESD保护元件,具备高可靠性、低箝位电压和低漏电流等特点,在多种应用场景下表现出色。特别适合用于需要紧凑设计和高可靠性的设备。鉴于其优秀的性能和广泛的适用性,我们强烈推荐在涉及ESD保护的设计中使用CTVS。
    本报告涵盖了CTVS的基本信息、技术参数、产品特点和优势、应用案例及建议、兼容性和支持,以及常见问题解答,旨在为工程师和技术人员提供全面的产品使用指南。

B72440P5040S560参数

参数
压敏电压 17V
不同频率时的电容 15pF@1MHz
浪涌电流 1A
能量 -
最大交流电压 4V
最大压敏电压 17V
最小压敏电压 -
最大直流电压 5.5V
电路数 1
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B72440P5040S560厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72440P5040S560数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72440P5040S560 B72440P5040S560数据手册

B72440P5040S560封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1900+ $ 0.0572 ¥ 0.4865
4900+ $ 0.0536 ¥ 0.4553
库存: 14746
起订量: 1900 增量: 1
交货地:
最小起订量为:1900
合计: ¥ 924.35
