VLP6045LT-2R2N

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 6.4A 5.1A 2.2μH 26mΩ ±30% 标准安装,贴片安装 6.8mm*6.8mm*4.5mm
供应商型号: 11M-VLP6045LT-2R2N
供应商: 云汉优选
标准整包数: 0

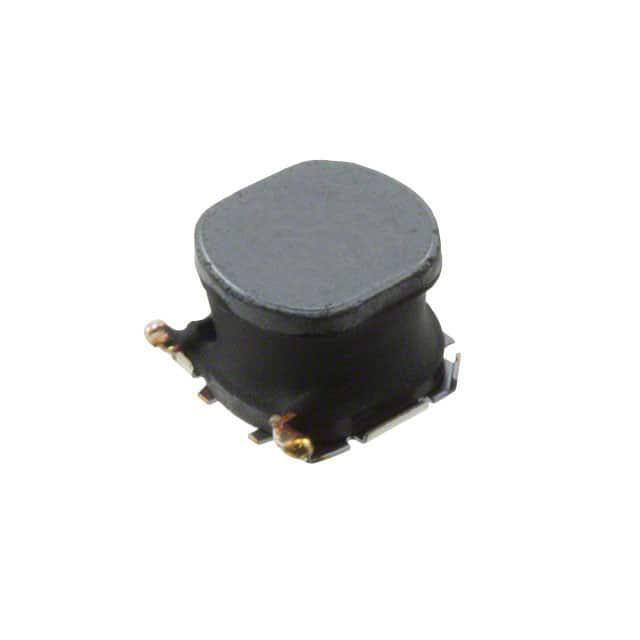

TDK 贴片电感 VLP6045LT-2R2N

VLP6045LT-2R2N概述

    VLP6045L Wound Ferrite Inductor 技术手册

    1. 产品简介


    VLP6045L 是一款专为电源电路设计的磁屏蔽型线绕铁氧体电感器。它采用铁氧体树脂材料实现磁屏蔽结构,特别适用于薄屏电视、打印机、笔记本电脑及其他需要高可靠性和高效能的应用场合。VLP6045L 符合RoHS指令,且无卤素,可与无铅焊料兼容。

    2. 技术参数


    - 类型:电源电路用磁屏蔽型线绕铁氧体电感器
    - 额定电流:
    - 直流电阻(典型值):0.013Ω 至 0.663Ω
    - 额定电流(Idc1):6.5A 至 0.8A
    - 额定电流(Idc2):4.6A 至 1.0A
    - 电感量:1.0µH 至 100µH
    - 电感容差:±20% 或 ±30%
    - 额定温度范围:-40°C 至 +105°C
    - 包装规格:1000个/卷,重量536mg
    - 预热曲线:
    - 预热温度:150°C
    - 预热时间:60至120秒
    - 焊接温度:220°C
    - 焊接时间:40秒
    - 峰值温度:260°C
    - 峰值时间:5秒
    - 尺寸:最大尺寸6.8mm x 6.8mm x 4.5mm

    3. 产品特点和优势


    VLP6045L 具备以下独特功能和优势:
    - 磁屏蔽结构:采用铁氧体树脂材料,有效减少电磁干扰。
    - 高温适应性:可在-40°C至+105°C的宽广温度范围内稳定工作。
    - 高可靠性:满足一般电子产品(如AV设备、电信设备、家用电器等)的使用要求。
    - 无卤素、无铅:符合环保标准,适合绿色生产。

    4. 应用案例和使用建议


    VLP6045L 主要应用于薄屏电视、打印机、笔记本电脑等设备。建议在使用过程中:
    - 确保电路板的装配过程中没有过度变形,避免芯片受到残余应力影响。
    - 在焊接前进行适当的预热处理,以确保焊接质量。
    - 设计电路板时需注意线圈布局,避免磁干扰导致的功能异常。

    5. 兼容性和支持


    VLP6045L 具有良好的兼容性,可以与其他常见的电子元器件和设备配合使用。TDK公司提供详细的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 自加热导致性能下降 | 确保电路设计有足够的热容 |
    | 静电损坏 | 使用腕带接地,防止静电积累 |
    | 储存时间过长导致电极退化 | 确保不超过6个月的储存期 |

    7. 总结和推荐


    总体而言,VLP6045L 是一款非常适合电源电路应用的高性能电感器,具有优良的磁屏蔽性能、广泛的温度适应性和高可靠性。虽然这款产品即将停产,但在其生命周期内,它仍是一个值得信赖的选择。强烈推荐在薄屏电视、打印机及笔记本电脑等应用中使用。

VLP6045LT-2R2N参数

参数
电感值 2.2μH
饱和电流(LSAT) 6.4A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 26mΩ
额定电流 5.1A
Q值 -
测试频率 100KHz
长*宽*高 6.8mm*6.8mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLP6045LT-2R2N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLP6045LT-2R2N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLP6045LT-2R2N VLP6045LT-2R2N数据手册

VLP6045LT-2R2N封装设计

查看详情并下载
Symbol
Footprint
3D Model
