NLV25T-100J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 33MHz 155mA 25@2.52MHz 10μH 3.5Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: UNP-NLV25T-100J-EF
供应商: 海外现货
标准整包数: 1

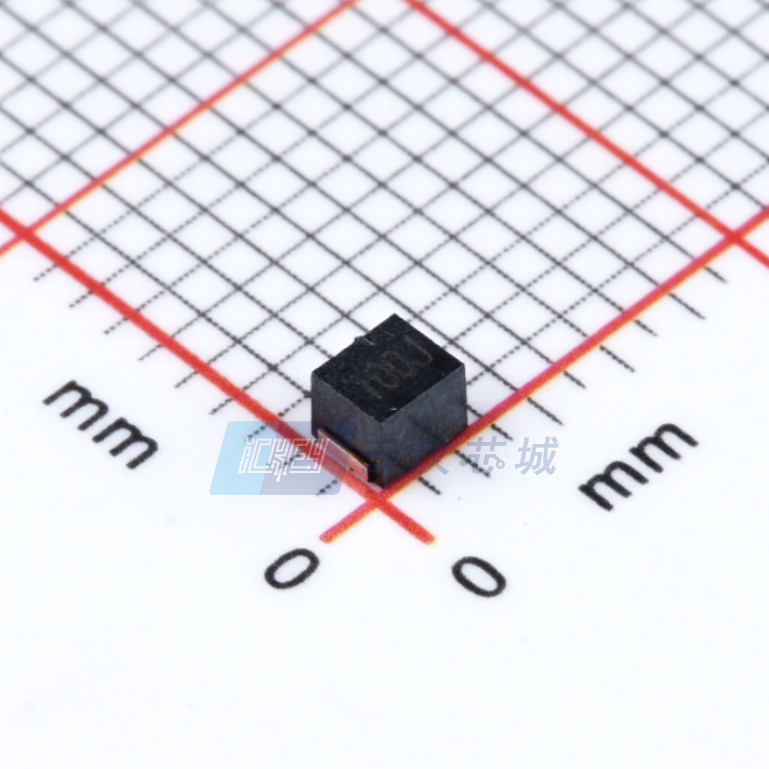

TDK 贴片电感 NLV25T-100J-EF

NLV25T-100J-EF概述


    产品简介


    产品类型:本产品为NLV25-EF系列的线绕铁氧体电感器,属于标准电路电感器。
    主要功能:具有出色的温度特性,适用于滤波电路等对电感量稳定性要求较高的应用场合。
    应用领域:广泛应用于智能电表、音频视频设备、xDSL、通信基础设施(如移动基站)、工业设备及其他电子设备。

    技术参数


    - 尺寸:2.5×2.0×1.8 mm
    - 电感量范围:0.01 μH 至 100 μH
    - 容差:±5%
    - 内码:各型号电感器内码详见下表
    - 测量频率:15 MHz 至 25.2 MHz
    - 自谐振频率:依据型号不同而变化,最低值105 MHz
    - 直流电阻:依据型号不同而变化,最高值1.1 Ω
    - 额定电流:依据型号不同而变化,最高值可达550 mA
    - 工作温度范围:-40°C 至 +105°C(包含自温升)

    产品特点和优势


    NLV25-EF系列电感器以其卓越的温度特性而著称,适用于需要高精度电感量的电路设计,例如滤波电路。其紧凑的设计和广泛的工作温度范围使得其成为众多高端电子设备的理想选择。此外,该系列电感器具备良好的机械强度,能够在苛刻的工作环境下稳定运行。

    应用案例和使用建议


    应用案例:
    - 智能电表:NLV25-EF系列电感器被用于提升电表的滤波效果,确保电能计量的准确性。
    - 移动基站:在通信基础设施中,NLV25-EF系列电感器被广泛应用于滤波和信号处理,提高通信质量。
    使用建议:
    - 在组装过程中,务必遵循推荐的回流焊工艺曲线,以确保焊接质量。
    - 设计电路板时,应合理布置线圈,避免磁场干扰。

    兼容性和支持


    NLV25-EF系列电感器与主流电子元器件具有良好的兼容性,可应用于多种电路设计。制造商提供全面的技术支持和维护服务,以确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 组装过程中出现虚焊现象 | 确保预热温度不超过设定值,遵循推荐的回流焊工艺曲线。 |
    | 工作温度超出规定范围导致性能下降 | 确保电感器安装在规定的温度范围内,避免长期暴露于高温环境中。 |

    总结和推荐


    综合评估:NLV25-EF系列电感器凭借其优秀的温度特性、广泛的电感量范围以及适应性强等特点,在众多高端应用场合中表现出色。
    推荐使用:我们强烈推荐在对电感量精度有较高要求的应用中使用NLV25-EF系列电感器,特别是在智能电表、通信设备和工业控制等领域。

NLV25T-100J-EF参数

参数
Q值 25@2.52MHz
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 33MHz
容差 ±5%
直流电阻(DCR) 3.5Ω
额定电流 155mA
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NLV25T-100J-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-100J-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-100J-EF NLV25T-100J-EF数据手册

NLV25T-100J-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
