首页  >  产品百科  >  VLS2012ET-220M

VLS2012ET-220M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 330mA 330mA 22μH 1.764Ω ±20% 2012 标准安装,贴片安装 2mm*2mm*1.2mm
供应商型号: CGC-VLS2012ET-220M
供应商: 海外现货
标准整包数: 1

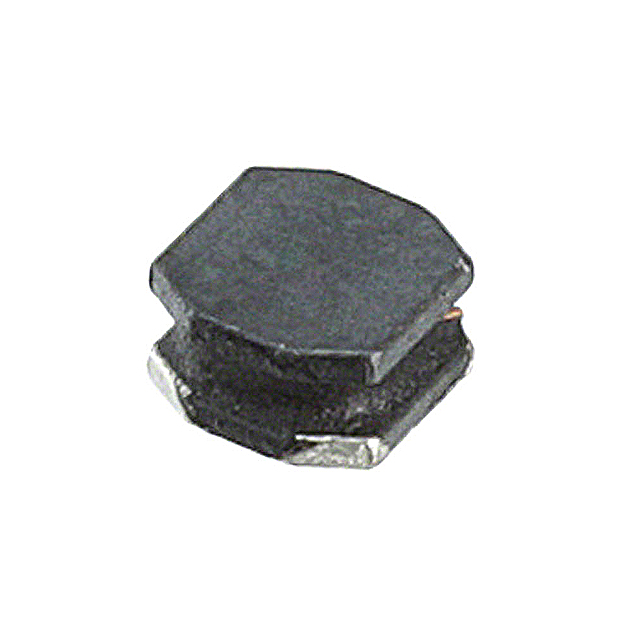

TDK 贴片电感 VLS2012ET-220M

VLS2012ET-220M概述

    电子元器件产品技术手册:VLS2012E型电感器

    产品简介


    VLS2012E型电感器是专为电源电路设计的绕线铁氧体磁屏蔽电感器。该系列产品具有低轮廓、高磁屏蔽构造等特点,非常适合高密度安装需求。它们广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、紧凑型电源模块等众多电子设备中。

    技术参数


    以下是VLS2012E型电感器的主要技术规格:
    | 参数名称 | 规格值 |

    | 尺寸 | 2.0mm × 2.0mm × 1.2mm |
    | 电感值(µH) | 0.47, 0.68, 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10, 15, 22 |
    | 电感容差 | ±20%, ±30% |
    | 测量频率(MHz) | 1.0 |
    | 最大直流电阻(Ω) | 0.059 - 1.764 |
    | 额定电流(A) | 0.47 - 2.25 |
    | 工作温度范围(°C) | -40至+105 |
    | 存储温度范围(°C) | -40至+105 |
    | 每卷数量(pcs/reel) | 2000 |
    | 单个重量(mg) | 17 |

    产品特点和优势


    1. 磁屏蔽设计:独特的磁屏蔽结构,适用于要求高度电磁干扰防护的应用场合。
    2. 低轮廓设计:适合紧凑型电子设备的高密度布局需求。
    3. 宽工作温度范围:可在-40°C到+105°C的极端环境中正常工作,适应性强。
    4. RoHS合规性:符合欧盟环保指令,无卤素材料,适合绿色环保要求。
    5. 高可靠性:具备出色的热稳定性和耐久性,可承受多次回流焊接而不损坏。

    应用案例和使用建议


    VLS2012E型电感器广泛应用于消费电子、通信设备、家电、娱乐设备等领域。例如,在笔记本电脑和智能手机中作为电源管理单元的一部分,用于调节电压和过滤电源噪声。使用时应注意:
    - 预热处理:确保回流焊接前对元件进行预热处理,以避免因温差过大导致焊接不良。
    - 静电保护:操作过程中使用腕带防止静电损害元件。
    - 安全防护:在复杂电磁环境中使用时,注意防止磁干扰引起的功能异常。

    兼容性和支持


    VLS2012E型电感器与其他同类规格的电子元器件具有良好兼容性,适合大多数现代电子设备。制造商提供全面的技术支持和售后服务,包括产品咨询、技术支持和故障排除服务。如需进一步了解产品详细规格及支持信息,可访问公司官网或联系客服。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊点开裂现象。
    - 解决方法:检查并调整回流焊接工艺参数,如预热温度、峰值温度和焊接时间等,确保焊接条件符合要求。

    2. 问题:产品自加热引起的温度升高导致性能下降。
    - 解决方法:在系统设计阶段充分考虑散热措施,保证产品在安全工作温度范围内运行。

    总结和推荐


    综上所述,VLS2012E型电感器凭借其卓越的设计和可靠的性能,在各种电子设备中表现出色。它不仅符合严格的环保标准,而且具备优异的电磁屏蔽能力和广泛的适用范围。对于需要高可靠性、良好电磁兼容性的电子产品,推荐使用这款产品。尽管该产品不再推荐用于新的设计项目,但对于现有设计仍然具有极高的实用价值。

VLS2012ET-220M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.764Ω
额定电流 330mA
Q值 -
测试频率 1MHz
电感值 22μH
饱和电流(LSAT) 330mA
长*宽*高 2mm*2mm*1.2mm
通用封装 2012
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS2012ET-220M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS2012ET-220M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS2012ET-220M VLS2012ET-220M数据手册

VLS2012ET-220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1255 ¥ 1.0602
库存: 20000
起订量: 2359 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.06
直接购买
加入购物车
