B82472G4104M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 450mA 560mA 100μH 700mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 11M-D-B82472G4104M000
供应商: 云汉优选
标准整包数: 1

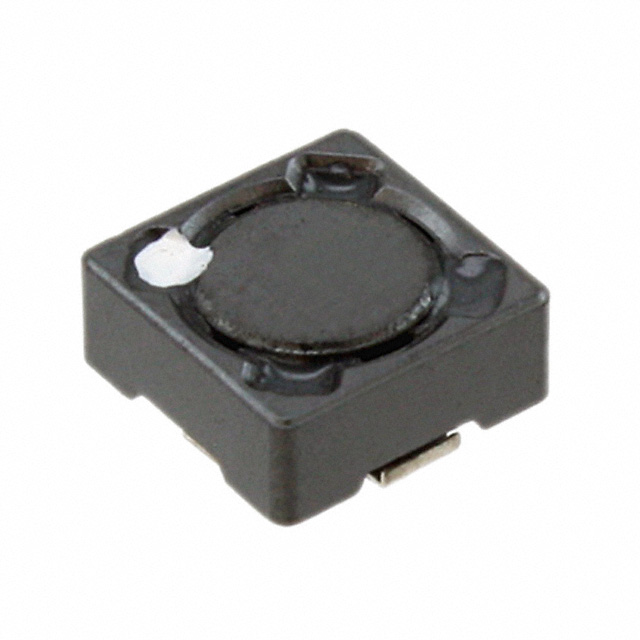

TDK 贴片电感 B82472G4104M000

B82472G4104M000概述

    SMT Power Inductors B82472G4 技术手册

    1. 产品简介


    SMT(表面贴装技术)功率电感器是广泛应用于电源电路中的关键组件,用于滤波、耦合/去耦及直流/直流转换器等应用。这些电感器具有多种功能,如滤除电压纹波、稳定输出电压、减少电磁干扰(EMI)等,适用于工业和消费电子领域。B82472G4 系列电感器以其独特的构造和高可靠性,成为设计工程师的理想选择。

    2. 技术参数


    - 尺寸:7.3 mm x 7.3 mm x 3.5 mm
    - 额定电感范围:1 μH 至 1000 μH
    - 额定电流范围:0.18 A 至 3.45 A
    - 饱和电流:在电感下降约 10% 的条件下最大可承受直流电流
    - 直流电阻:最大值为 0.08 Ω(具体数值根据不同型号而异)
    - 温度范围:最高可达 +125 °C
    - 阻燃性:RoHS 兼容,适合无铅回流焊接
    - 重量:约 1.5 g

    3. 产品特点和优势


    - 高温稳定性:工作温度高达 +125 °C,适用于严苛环境
    - 高电流容量:最大额定电流高达 3.45 A,适合高负载应用
    - 低直流电阻:最小直流电阻仅 0.018 Ω,提高能效
    - 磁屏蔽:采用磁屏蔽设计,减少外部磁场干扰
    - 环保材料:符合 RoHS 标准,适合无铅焊接工艺

    4. 应用案例和使用建议


    B82472G4 电感器适用于多种应用场景,例如电源滤波、耦合/去耦以及各种直流/直流转换器。在实际使用中,为了确保最佳性能,建议遵循以下几点:
    - 热管理:由于电感器的工作温度较高,需注意散热设计,防止因过热而导致性能下降或损坏。
    - 焊点检查:使用红外测温仪监测焊接过程中的温度分布,确保焊接质量。
    - 兼容性测试:在正式应用前进行兼容性测试,避免与系统其他部分产生不良互动。

    5. 兼容性和支持


    B82472G4 系列电感器与其他主流 SMT 组件兼容,可以无缝集成到现有的电子系统中。制造商 EPCOS AG 提供详尽的技术支持和售后保障,包括定期更新的技术文档、在线咨询以及故障诊断服务。对于特定客户应用,制造商也可提供定制化解决方案。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现裂纹或断裂。
    - 解决方案:调整焊接温度曲线,使用适当的助焊剂,并在焊接后进行严格的质量检测。

    - 问题二:电感器温度异常升高。
    - 解决方案:增加散热片或改进散热设计,确保电感器在安全温度范围内运行。

    - 问题三:电感值不稳定。
    - 解决方案:确认焊接质量,检查是否有松动或不良焊点,并进行必要的重新焊接。

    7. 总结和推荐


    B82472G4 系列电感器凭借其出色的性能参数、广泛的应用范围以及卓越的可靠性,在众多高性能电感器中脱颖而出。其高电流容量、低直流电阻以及良好的温度稳定性使其成为设计高效电源电路的理想选择。综上所述,我们强烈推荐 B82472G4 作为高品质电感器的最佳选择。

B82472G4104M000参数

参数
额定电流 560mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 450mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 700mΩ
长*宽*高 7.3mm*7.3mm*3.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B82472G4104M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82472G4104M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82472G4104M000 B82472G4104M000数据手册

B82472G4104M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7
30+ ¥ 2.4
100+ ¥ 2.2
500+ ¥ 2
库存: 1052
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.7
