首页  >  产品百科  >  VLS252010HBU-3R3M

VLS252010HBU-3R3M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2A 1.24A 3.3μH 270mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1mm
供应商型号: 445-174590-2-ND
供应商: Digi-Key
标准整包数: 4000

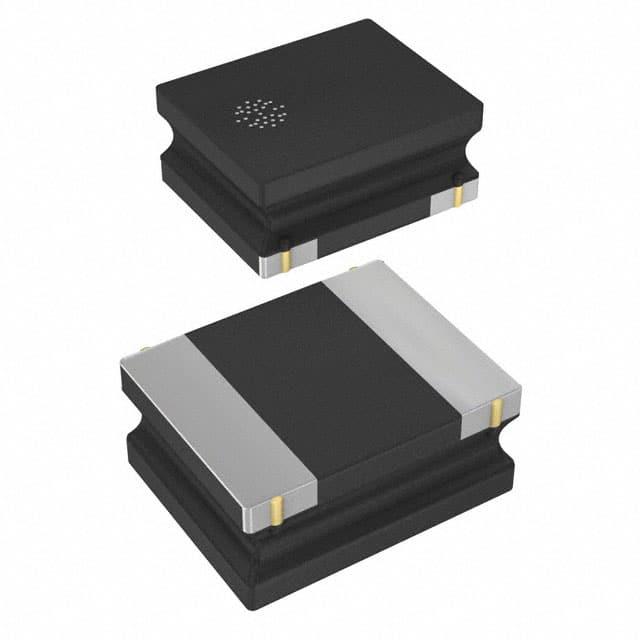

TDK 贴片电感 VLS252010HBU-3R3M

VLS252010HBU-3R3M概述


    产品简介


    VLS252010HBU型电感器是一款专为电源电路设计的金属磁性材料绕制电感器。这类电感器的主要用途包括LCD背光、LCD面板、OLED面板和LCD驱动等。典型的应用场景包括智能手机和平板电脑等便携式智能设备。这种电感器采用了金属磁性材料,具备更高的电流承载能力和更高的耐压能力(达到40V),并能在宽泛的工作温度范围内(-40°C至+105°C)可靠工作。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 2.5mm x 2.0mm x 1.0mm |
    | 额定电流 | Isat/Itemp |
    | 电感值 | 3.3μH, 4.7μH, 6.8μH, 10μH, 15μH, 22μH |
    | 容差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 0.270Ω~2.004Ω |
    | 耐电压 | 40V |
    | 工作温度范围 | -40°C至+105°C |

    产品特点和优势


    1. 高电流承载能力:金属磁性材料使得产品能够承受更大的电流。
    2. 高耐压:通过绝缘技术实现了40V的耐压能力。
    3. 宽温区适应性:产品可在极端环境下稳定工作。
    4. 磁屏蔽:采用金属磁性材料,有效减少了电磁干扰。
    5. 高可靠性:适用于严苛的环境条件,如高温、腐蚀气体等。

    应用案例和使用建议


    在实际应用中,VLS252010HBU型电感器常用于LCD背光系统、平板电脑及手机等智能设备的电源管理模块。为了更好地利用这些电感器,以下是一些使用建议:
    1. 预热处理:在焊接前进行适当的预热处理,确保焊接质量。
    2. 热设计考量:考虑组件自加热效应,选择合适的安装位置以避免局部过热。
    3. 布局合理化:在设计印刷电路板时,合理布局以减少电磁干扰。

    兼容性和支持


    这些电感器与常见的表面贴装技术和标准回流焊接工艺兼容。制造商提供了详细的技术文档和支持服务,帮助客户顺利完成产品设计和制造流程。此外,还提供了相关的培训资料和售后服务,确保客户的项目顺利推进。

    常见问题与解决方案


    1. 问题:产品出现短路现象。
    - 解决方案:检查产品是否有焊接不良或外部冲击造成损坏的情况。必要时更换新的电感器。

    2. 问题:产品工作时温度异常升高。
    - 解决方案:检查系统的散热设计是否充分。如果需要,可增加额外的散热措施。

    总结和推荐


    总体而言,VLS252010HBU型电感器凭借其强大的电流承载能力和高耐压能力,成为适用于严苛环境下的理想选择。它具有广泛的适用性,尤其是在消费电子领域。强烈推荐设计师和工程师们将此产品应用于其设计项目中,以提升整体性能和可靠性。

VLS252010HBU-3R3M参数

参数
直流电阻(DCR) 270mΩ
额定电流 1.24A
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS252010HBU-3R3M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010HBU-3R3M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010HBU-3R3M VLS252010HBU-3R3M数据手册

VLS252010HBU-3R3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2091 ¥ 1.7496
8000+ $ 0.1972 ¥ 1.6499
12000+ $ 0.1905 ¥ 1.5943
20000+ $ 0.1825 ¥ 1.527
28000+ $ 0.1774 ¥ 1.4844
40000+ $ 0.1755 ¥ 1.4687
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 6998.4
直接购买
加入购物车
